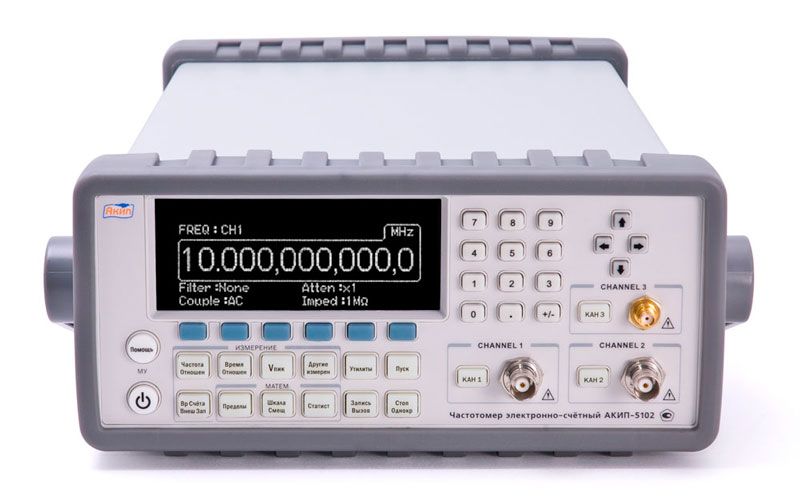

АКИП-5102 Частотомер электронно-счётный

  • Описание
  • Характеристики
  • Комплектация
Особенности частотомера АКИП-5102:
    Измерение частоты до 6 ГГц, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, времени нарастания/спада импульсов, пикового напряжения, счет импульсов;

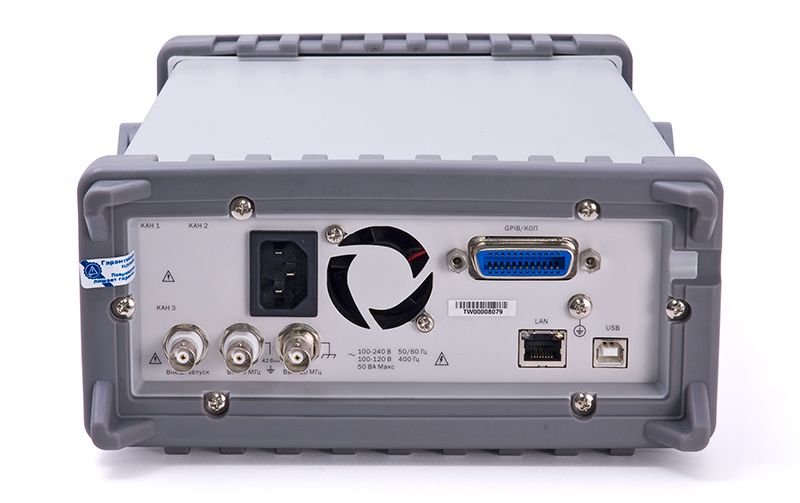

    3 измерительных входа: канал 1, канал 2, канал 3, вход и выход опорной частоты (опция: три дополнительных входа на задней панели);
    Погрешность опорного генератора: ±2×10-6, опционально ±2×10-8/±5×10-10;
    Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО);
    Автоматический допусковый контроль для частотных измерений;
    Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов;
    Память на 20 профилей настроек (запись/вызов);
    Программная калибровка;
    Интерфейсы USB, LAN, GPIB;
    Совместим с протоколом LXI.

Технические характеристики частотомера АКИП-5102:

                        Параметр                                                          Значения
                                                                            Каналы 1, 2
Связь по входу DC или AC (50 Ом, 1 МОм)
Входная емкость 24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)
Диапазон частот 1 мГц … 400 МГц (DC), 30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом)
Допуск на ЧМ 25%
Чувствительность 20 мВскз … 5 В ac+dc (1 мГц – 225 МГц)
30 мВскз … 5 В ac+dc (225 МГц – 400 МГц), от 75 мВскз с опциональными входами
80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс)
50 мВпик-пик … 10 Впик-пик (длит. импульсов больше 10 нс), от 150 мВпик-пик с опциональными входами
                                                                       Входной уровень
Защита по входу 12 Вскз (DC – 400 МГц, 50 Ом)
350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм)
350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм)
350 В dc+ас пиковое (3,5 кГц – 100 кГц, 1 МОм)
12 Вскз (100 кГц – 400 МГц, 1 МОм)
Аттенюатор X10 – для режима измерения напряжения и триггера
                                                                             Канал 3
Диапазон частот 375 МГц … 6 ГГц
Входное сопротивление 50 МОм
Чувствительность От -21 дБм до +15 дБм
Защита по входу +25 дБм, до 12 В dc
                                                                        Погрешность
Погрешность опорного генератора (стандартная) ± 2х10-6
                                                             Измерительные функции
Временные интервалы между каналами 1 и 2 -0,5 нс … 105 с, разрешение 40 пс
Длительность импульса в канале 2 0,5 нс … 105 с, разрешение 40 пс
Фазовый сдвиг -180° … +360°
Время нарастания 2 нс … 105 с, разрешение 40 пс
Скважность импульсов 0 … 1, длительность импульсов >1 нс
Счет импульсов 0 … 1015
Пиковое напряжение -5,1 В … +5,1 В, разрешение 2,5 мВ
                                                                         Дисплей
Разрешение по частоте 12 разрядов (время счета – секунда)
Разрядность индикатора Максимально 12
                                                                    Общие данные
Интерфейс USB, LAN, GPIB
Память 20 профилей настроек (запись/вызов)
Напряжение питания 100 / 240 В (50 / 60 Гц); 100 В / 127 В (400 Гц)
Габаритные размеры 210 х 85 х 350 мм
Масса 3,2 кг

Комплект поставки АКИП-5102

                                                           Наименование                    Количество
Частотомер АКИП-5102                              1
Шнур питания                               1
Кабель USB                              1
Диск с ПО                              1
Руководство по эксплутации                              1

Дополнительная комплектация

                                                            Наименование            Цена
Дополнительные входы (CH1/CH2/CH3) на тыльной панели По запросу
Рубидиевый опорный генератор По запросу

Дополнительная комплектация АКИП-5102


  FE-5680A, стандарт частоты рубидиевый
     Опция 100, генератор сигналов специальной формы
      Опция 101, термостатированный опорный генератор (для АКИП-5102)
