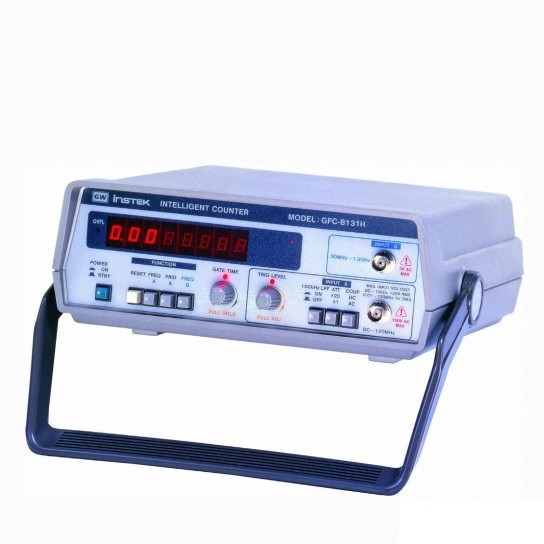

Назначение частотомера GFC-8131H
Частотомер GFC-8131H предназначен для измерения частоты, периода.
Особенности частотомера GFC-8131H
- регулировка уровня запуска;
-
удержание показаний;
-
два измерительных канала;
-
8-разрядный цифровой дисплей;
-
индикация переполнения;
-
встроенный ФНЧ для точности измерений в НЧ-области;
-
экранировка сетевого фильтра;
-
простота, компактность, надежность.
Технические характеристики частотомера GFC-8131H
Параметр
|
Значение
|
КАНАЛ A
|
Частота
|
Частотный диапазон
|
0,01Гц…120МГц (связь по постоянному току)3
|
0Гц…120МГц (связь по переменному току)
|
Погрешность измерения
|
+(10-6 + 1 ед.)
|
Разрешение
|
1мкГц на пределе 10Гц
|
0,1Гц на пределе 100МГц
|
Период
|
Временной диапазон
|
8нс…100с (связь по постоянному току)
|
8нс…30с (связь по переменному току)
|
Погрешность измерения
|
± разрешение ± погрешность опорного генератора
|
Разрешение
|
10-7с на пределе 1 Гц
|
10-15с на пределе 100 МГц
|
Измерительный вход
|
Чувствительность
|
50 мВср.кв.(DC – 10 кГц)
|
25 мВср.кв.(10 кГц– 80 МГц)
|
35 мВср.кв.(>80 МГц)
|
Входной аттенюатор
|
20 дБ
|
Макс. входной уровень
|
Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100кГц)
|
Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (> 100 кГц)
|
Уровень запуска
|
±2,5В постоянное напряжение (ручная регулировка)
|
Входной импеданс
|
1МОм/40пФ
|
Подключение
|
переменный/постоянный ток (переключение)
|
Входной фильтр
|
ФНЧ-100КГц (-3дБ)
|
КАНАЛ Б
|
Частота
|
Частотный диапазон
|
50МГц…1,3ГГц
|
Погрешность измерения
|
± разрешение ± погрешность опорного генератора
|
Разрешение
|
1 Гц на пределе 100 МГц
|
10 Гц на пределе 1000 МГц
|
Измерительный вход
|
Чувствительность
|
25 мВср.кв. (50 – 80 МГц)
|
15 мВср.кв. (80 – 700 МГц)
|
25 мВср.кв. (700 МГц – 1 ГГц)
|
40 мВср.кв. (> 1 ГГц)
|
Макс. входной уровень
|
3 Вср.кв. синусоидальный сигнал
|
Входной импеданс
|
50 Ом
|
|
|
Опорный генератор
|
Опорная частота
|
10МГц
|
Стабильность генератора
|
±10-6 за 30 суток
|
±5х10-6 при 25° С + 5° С
|
±5х10-9 при 10%- напряжения питания
|
Общие данные
|
Время счета
|
10мс…10с (регулируется)
|
Индикатор
|
8-ми разрядный СДИ с индикатором переполнения
|
Формат индикации
|
7 разрядов (время счета 1 с); 6 разрядов (время счета 100 мс); 5 разрядов (время счета 10 мс)
|
Напряжение питания
|
100В/120В/220В/240В+10%, 50/60Гц
|
Габаритные размеры
|
230х95х280 мм.
|
Вес
|
2,2 кг
|
Комплект поставки GFC-8131H
Наименование
|
Количество
|
Шнур питания
|
1
|
Измерительный провод GTL-101
|
1
|
Измерительный провод GTL-110
|
1
|
Частотомер GFC-8131H
|
1
|
Дополнительная комплектация GFC-8131H
Опция 1 (GFC-8xxxH), частотомер
|
