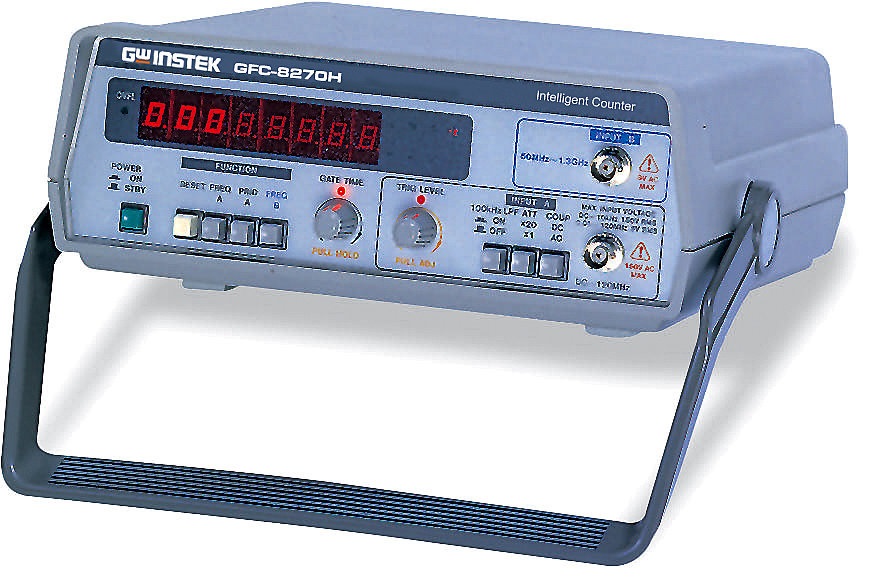

GFC-8270H - частотомер

Гарантия
24 мес.
  • Описание
  • Характеристики
  • Комплектация

Назначение частотомера GFC-8270H

Частотомер GFC-8131H предназначен для измерения частоты, периода.

Особенности частотомера GFC-8270H

    регулировка уровня запуска;
    удержание показаний;
    два измерительных канала;
    8-разрядный цифровой дисплей;
    индикация переполнения;
    встроенный ФНЧ для точности измерений в НЧ-области;
    экранировка сетевого фильтра;
    простота, компактность, надежность.

Технические характеристики частотомера GFC-8270H

             Параметр                                                               Значение
                                                                              КАНАЛ A
                                                                              Частота
Частотный диапазон 0,01Гц…120МГц (связь по постоянному току)3
0Гц…120МГц (связь по переменному току)
Погрешность измерения +(10-6 + 1 ед.)
Разрешение 1мкГц на пределе 10Гц
0,1Гц на пределе 100МГц
                                                                               Период
Временной диапазон 8нс…100с (связь по постоянному току)
8нс…30с (связь по переменному току)
Погрешность измерения ± разрешение ± погрешность опорного генератора
Разрешение 10-7с на пределе 1 Гц
10-15с на пределе 100 МГц
                                                                    Измерительный вход
Чувствительность 50 мВср.кв.(DC – 10 кГц)
25 мВср.кв.(10 кГц– 80 МГц)
35 мВср.кв.(>80 МГц)
Входной аттенюатор 20 дБ
Макс. входной уровень Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100кГц)
Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (> 100 кГц)
Уровень запуска ±2,5В постоянное напряжение (ручная регулировка)
Входной импеданс 1МОм/40пФ
Подключение переменный/постоянный ток (переключение)
Входной фильтр ФНЧ-100КГц (-3дБ)
                                                                               КАНАЛ Б
                                                                                Частота
Частотный диапазон 50 МГц…2,7 ГГц
Погрешность измерения ± разрешение ± погрешность опорного генератора
Разрешение 1 Гц на пределе 100 МГц
10 Гц на пределе 1000 МГц
                                                                     Измерительный вход
Чувствительность 25 мВср.кв. (50 – 80 МГц)
15 мВср.кв.(80 МГц – 1 ГГц)
25 мВср.кв. (1 – 2 ГГц)
50 мВср.кв. (> 2 ГГц)
Макс. входной уровень 3 Вср.кв. синусоидальный сигнал
Входной импеданс 50 Ом
                                                                       Опорный генератор
Опорная частота 10МГц
Стабильность генератора ±10-6 за 30 суток
±5х10-6 при 25° С + 5° С
±5х10-9 при 10%- напряжения питания
                                                                            Общие данные
Время счета 10мс…10с (регулируется)
Индикатор 8-ми разрядный СДИ с индикатором переполнения
Формат индикации 7 разрядов (время счета 1 с); 6 разрядов (время счета 100 мс); 5 разрядов (время счета 10 мс)
Напряжение питания 100В/120В/220В/240В+10%, 50/60Гц
Габаритные размеры 230х95х280 мм.
Вес 2,2 кг



Комплект поставки GFC-8270H

                                                   Наименование                        Количество
Шнур питания                                 1
Измерительный провод GTL-101                                 1
Измерительный провод GTL-110                                 1
Частотомер GFC-8270H                                 1
