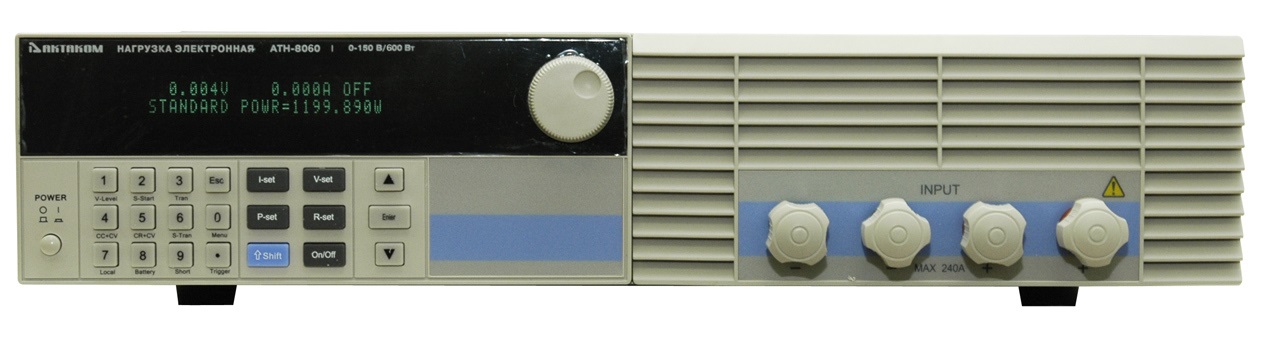

АТН-8060 Электронная нагрузка
Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 120 А, потребляемая мощность до 600 Вт.
Основные характеристики
- VFD-дисплей
- Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Функция "мягкого" запуска
- Тестирование батарей
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Компенсация падения напряжения
- Работа по спискам
- Управление по USB
Технические характеристики
| Входные параметры | Мощность |
600 Вт |
|
| Ток |
0...120 A |
||
| Напряжение |
0...150 В |
||
| CC режим | Диапазон |
0...12 A |
0...120 A |
| Разрешение | 1 мA | 10 мA | |
| Точность |
0.05%уст.знач.+0.05%диап. |
0.1%уст.знач.+0.05%диап. |
|
| CV режим | Диапазон | 0.1...19.999 В |
0.1...150 В |
| Разрешение | 1 мВ | 10 мВ | |
| Точность | 0.03%уст.знач.+0.02%диап. |
0.03%уст.знач.+0.02%диап. |
|
| CR режим | Диапазон | 0.03...10 кОм | 0.03...5 кОм |
| Разрешение | 16 бит | 16 бит | |
| Точность | 0.1%уст.знач.+0.1%диап. |
0.1%уст.знач.+0.1%диап. |
|
| CW режим | Диапазон |
0...600 Вт |
0...600 Вт |
| Разрешение | 1 мВт | 10 мВт | |
| Точность | 0.1%уст.знач.+0.1%диап. |
0.1%уст.знач.+0.1%диап. |
|
| Измерение напряжения | Напряжение | 0...19.999 В |
0...150 В |
| Разрешение | 1 мВ | 10 мВ | |
| Точность | 0.015%уст.знач.+0.03%диап. |
0.015%уст.знач.+0.03%диап. |
|
|
Измерение тока |
Ток |
0...12 A |
0..120 A |
| Разрешение | 0.1 мА |
1 мA |
|
| Точность |
0.05%уст.знач.+0.05%диап. |
0.1%уст.знач.+0.08%диап. |
|
| Измерение мощности | Мощность | 100 Вт |
600 Вт |
| Разрешение | 1 мВт | 10 мВт | |
| Точность |
0.1%уст.знач.+0.1%диап. |
0.1%уст.знач.+0.1%диап. |
|
| Тестирование батарей | Напряжение батареи: 0.5...120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА | ||
| Динамическое тестирование |
Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс; T1&T2;: 60 мкс-999 с; точность:±(15% смещение+10% диап.) |
||
|
"Мягкий" запуск Время |
1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс Точность: ±(15% смещение+10% диап.) | ||
| Короткое замыкание | Ток (CC) |
=13.2 A |
= 132 A |
| Напряжение (CV) | 0 В | ||
| Сопротивление (CR) |
= 13 мОм |
||
| Размеры | Ш*В*Д (мм) |
428*103.5*453.5 |
|
| Масса | кг |
17.6 |
|
Комплектация
- Прибор
- Кабель питания
- Руководство по эксплуатации
Дополнительная комплектация
- Интерфейс USB (переходник RS-232/USB)
- Программное обеспечение
