Особенности источника питания АКИП-1128:
- Один регулируемый выход: 80 В / 18 А (мощность до 1440 Вт) и дополнительный нерегулируемый 5 В / 1 А;
-
Максимальное разрешение 1 мВ / 1 мА;
-
Низкий уровень пульсаций и шумов;
-
Высокоточное измерение напряжения и тока (базовая погрешность 0,05%);
-
Возможность формирования импульсов тока и напряжения с фронтом 1 мс и длительностью от 50 мс;
-
Последовательное и параллельное соединение до 4-х источников для формирования систем с максимальным выходным напряжением до 400 В, максимальный выходной ток до 160 А;
-
Защита от перегрузки, переполюсовки, перенапряжения, перегрева;
-
Электронное отключение нагрузки, таймер отключения (1 с … 100 ч);
-
Система компенсации реактивной мощности;
-
Цифровая индикация тока и напряжения (4 разряда, СДИ);
-
Формирование до 10 программ тестирования (максимально до 150 шагов) при помощи ПО;
-
Сохранение / вызов настроек (10 ячеек);
-

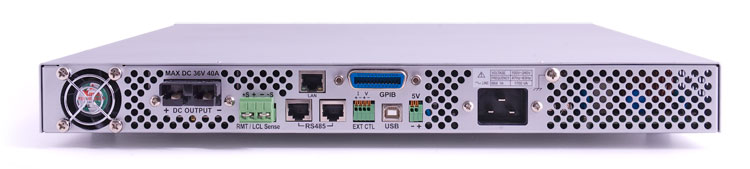

Интерфейсы управления: USB, управляющий аналоговый вход (0 – 10 В, 0 – 5 кОм), LAN+GPIB (опция);
-
Съемная колодка для быстрого подключения нагрузки;
-
Изготовление под 19'' стойку, монтажные принадлежности в комплекте поставки.
Технические характеристики источника питания АКИП-1128:
Параметр
|
Значения
|
ВЫХОДНЫЕ ПАРАМЕТРЫ
|
Напряжение
|
0 … 80 В
|
Ток
|
0 … 18 А
|
Разрешение
|
2 мВ/ 1 мА
|
Мощность
|
1440 Вт
|
СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
|
Нестабильность при изменении напряжения питания
|
8 мВ
|
Нестабильность при изменении тока нагрузки
|
10 мВ
|
Пульсации (20 Гц ... 20 МГц)
|
≤ 7 мВср.кв. / ≤ 80 мВ пик-пик
|
СТАБИЛИЗАЦИЯ ТОКА
|
Нестабильность при изменении напряжения питания
|
8 мА
|
Нестабильность при изменении тока нагрузки
|
6,5 мА
|
Пульсации (20 Гц ... 20 МГц)
|
≤ 0,2% + 40 мА
|
ФОРМИРОВАНИЕ ИМПУЛЬСНОГО НАПРЯЖЕНИЯ
|
Время нарастания
|
≤ 25 мс
|
Время спада при включенной/отключенной нагрузке
|
≤ 25 мс / 1 с
|
Время нарастания выброса
|
≤ 1 мс
|
Диапазон защиты от перегрузки
|
4 – 85 В
|
Погрешность установки защиты по перенапряжению
|
400 мВ
|
Коэффициент мощности
|
0,99
|
Компенсация подключения удаленной нагрузки
|
2 В
|
ПРОЧИЕ ПАРАМЕТРЫ
|
Диапазон защиты от перенапряжения
|
4 – 85 В
|
Погрешность установки защиты от перенапряжения
|
400 мВ
|
Коэффициент мощности
|
0,99
|
Компенсация подключения удаленной нагрузки
|
2 В
|
Время отклика на команды
|
50 мс
|
ИНТЕРФЕЙСЫ
|
Управление
|
USB, RS-485 для последовательного/параллельного соединения, управляющий аналоговый вход (0 – 10 В, 0 – 5 кОм)
|
Опциональные интерфейсы
|
LAN, GPIB
|
ЦИФРОВОЙ ИНДИКАТОР
|
Формат индикации
|
4 разряда, СД индикаторы
|
Погрешность индикации напряжения
|
± (0,05 % + 20 мВ)
|
Погрешность индикации тока
|
± (0,05 % + 7 мА)
|
ОБЩИЕ ДАННЫЕ
|
Напряжение питания
|
100 - 240 В / 47 - 63 Гц
|
Максимальная потребляемая мощность
|
1700 ВА
|
Температура эксплуатации / хранения
|
0 °C … 40 °C / -10 °C … 70 °C
|
Габаритные размеры
|
420 × 43,6 × 432 мм
|
Масса
|
9 кг
|
Комплект поставки АКИП-1128
Наименование
|
Количество
|
Прибор
|
1
|
Кабель питания
|
1
|
Колодка для подключения нагрузки
|
1
|
Комплект для монтажа в 19" стойку
|
1
|
Руководство по эксплуатации
|
1
|
Доплнительная комплектация
Наименование
|
Цена
|
Интерфейсы LAN + GPIB (два в одном модуле)
|
По запросу
|
Кабель RS-485 (для параллельного/последовательного соединения источников)
|
По запросу
|
