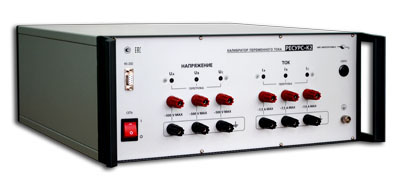

Ресурс-К2 - калибратор переменного тока

Под заказ
Гарантия: 12 мес.
Цена по запросу

Назначение калибратора Ресурс-К2:

Калибратор переменного тока «Ресурс-К2» разрабатывался как метрологическое обеспечение производства измерителей ПКЭ «Ресурс-UF» и «Ресурс-UF2».

Калибратор «Ресурс-К2» воспроизводит выходные электрические сигналы переменного напряжения и тока трехфазной системы с произвольно задаваемыми значениями показателей качества электрической энергии, определенными ГОСТ 13109-97 для формируемых напряжений и аналогичных для параметров токов. Калибратор имеет три канала фазного напряжения и три канала фазного тока, соединенные по схеме «звезда» с общей точкой, изолированной от корпуса и зажима заземления, и обеспечивает формирование сигналов фазного напряжения в диапазоне от 0 до 317 В (от 0 до 634 В – междуфазного) и сигналов тока в диапазоне от 0 до 7,5 А.

Максимальный выходной ток каналов напряжений 50 мА, а максимальное напряжение на выходе каналов тока 2 В.

Калибратор состоит из двух блоков – управляющего компьютера (не входит в комплект поставки) и блока формирования выходных сигналов. Блок формирования выходных сигналов представляет собой единую конструкцию, выполненную в стандартном 19” корпусе. Ввод параметров выходных напряжений и токов калибратора осуществляется под управлением прикладного программного обеспечения.

Технические характеристики калибратора Ресурс-К2:

Основные метрологические характеристики калибратора приведены в таблице для диапазонов измерения напряжения U ном.ф = 220 В и U ном.ф =100/ 3 ½ В и диапазонов измерения тока I ном = 5 А и I ном = 1 А .

Характеристика выходного сигнала Диапазон значений Предел основной погрешности (абсолютной D; относительной d, %)
Характеристики сигналов в каналах напряжения
Действующее значение фазного напряжения Uф, В (0,01 – 1,44)× Uном.ф ±(0,05+0,01 (|Uном.ф /Uф-1|)) (d)
Действующие значения междуфазных напряжений Uмф (0,01 – 1,44)× Uном.мф ±(0,05 + 0,01 (|Uном.мф/Uмф -1|)) (d)
Частота f, Гц 45 – 55 ± 0,005 (D)
Фазовый угол между фазными напряжениями основной частоты jU от минус 180°
до плюс 180°
± 0,03° (D)
Характеристики несинусоидальности сигналов в каналах напряжения
Коэффициент искажения синусоидальности напряжения KU, % 0,1 – 30 ±(0,3 + 0,03 (KUmax/KU-1)) (d)
Коэффициент n–ой гармонической составляющей напряжения KU(n), % 0,05 – 30 ±(0,25 + 0,025 (KU(n))max/ /KU(n)-1)) (d)
Характеристики сигналов в каналах тока
Действующее значение силы тока I, А (0,001 – 1,5)×Iном ±(0,05 + 0,01 (|Iном / I-1|)) (d)
Коэффициент искажения синусоидальности сигнала KI, % 0,1 – 100 ±(0,3 + 0,01 (KImax/KI -1)) (d)
Коэффициент n–ой гармонической составляющей сигнала KI(n), % 0,05 – 100 ±(0,2 + 0,008 (KI(n)max / KI(n) -1)) (d)
Характеристики мощности (фиктивной мощности)
Активная мощность P, Вт от 0,01×Iном×Uном
до 4,5× Iном×Uном
± (0,1 + 0,02 (|Pном / P -1|)) (d)
Реактивная мощность Q, Вар от 0,01×Iном×Uном
до 4,5× Iном×Uном
± (0,1 + 0,02 (|Qном/ Q -1|)) (d)
Полная мощность S, В·А от 0,01×Iном×Uном
до 4,5× Iном×Uном
± (0,1 + 0,02 (|Sном / S -1|)) (d)

"
