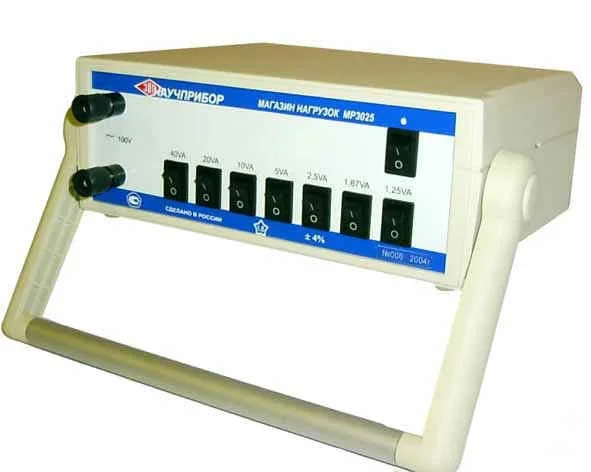

MP3025 — магазин нагрузок для поверки трансформаторов напряжения
Назначение магазин нагрузок для поверки трансформаторов напряжения MP3025:
Магазин нагрузок для поверки трансформаторов напряжения MP3025 предназначен для использования в качестве нагрузки при поверке трансформаторов напряжения с обмоткой 100V и 57,7V (100/√3) в цепях переменного тока частотой 50±1Hz. Магазин нагрузок MP3025 собран в диэлектрическом корпусе и снабжен откидывающейся ручкой.
Общие характеристики магазина нагрузок для поверки трансформаторов напряжения MP3025:
Параметр | Значение | |||
МР3025 (100V-80,42VA) | МР3025 (57,7V-80,42VA) | МР3025 (100V-200VA) | МР3025 (57,7V-200VA) | |
Номинальное напряжение переменного тока, подаваемого на магазин | 100 В | 57,7 В | 100 В | 57,7 В |
Пределы допускаемого значения основной погрешности активной и реактивной составляющих проводимости каждой ступени магазина и суммарного значения (при включении всех ступеней) | ±4% от номинального значения включенной нагрузки в рабочем диапазоне температур | |||
Номинальное значение полной мощности, при cosj= 0,8 | 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА) | 40; 40; 40; 40; 40 ВА (в сумме 200 ВА) | ||
Переключаемые секции нагрузок | могут быть включены в любом наборе | |||
Температура окружающей среды | от 10 до 35°C | |||
Габариты | 220(глубина)х235х90 мм | |||
Масса, не более | 3,5 кг |
Комплект поставки MP3025
№ | Наименование | Количество |
1 | Магазин нагрузок для поверки трансформаторов напряжения MP3025 в выбранном исполнении | 1 |
2 | Руководство по эксплуатации | 1 |
3 | Формуляр | 1 |
