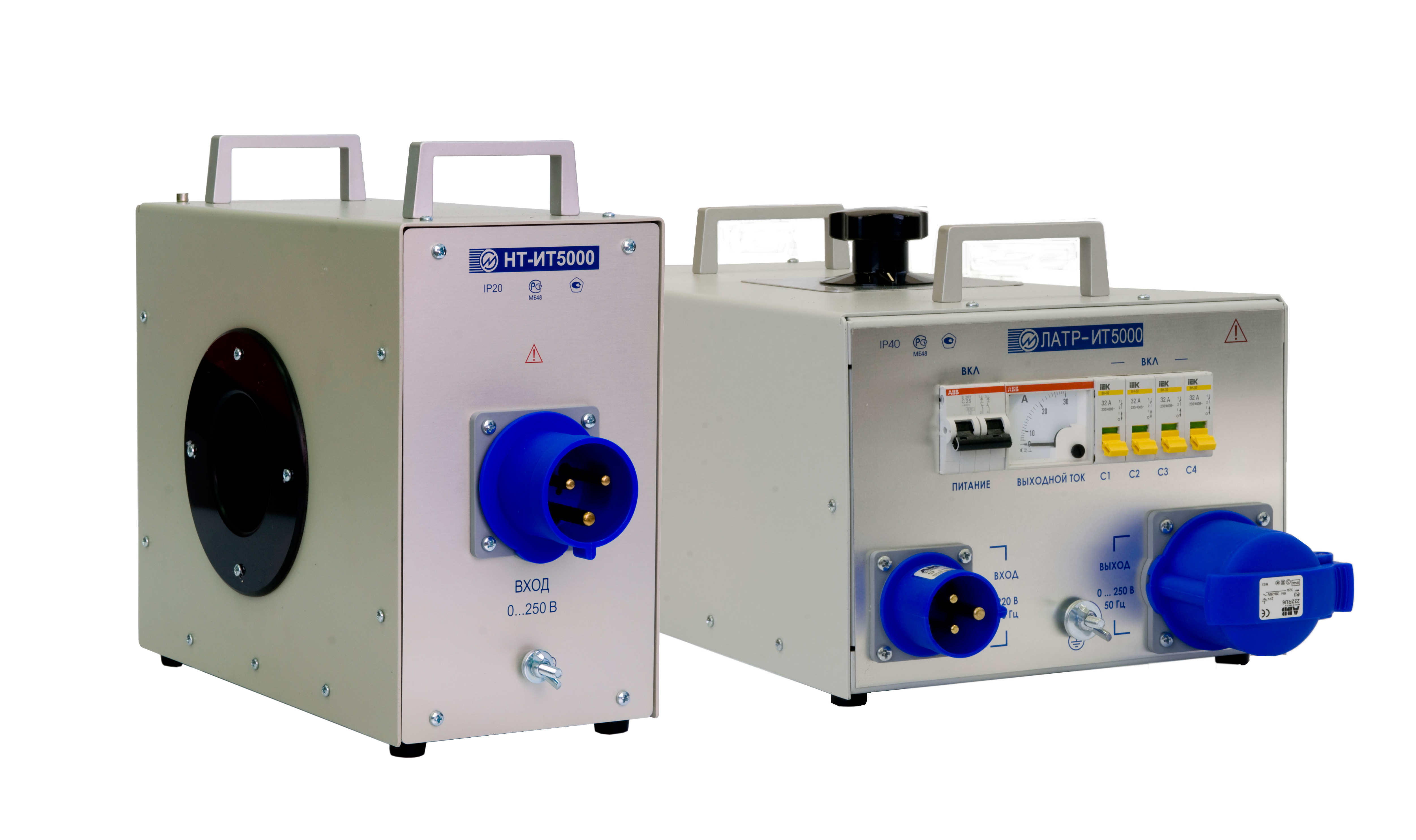

ИТ-5000 — регулируемый источник тока
Описание источника тока ИТ-5000:
Регулируемый источник тока «ИТ-5000» используется для обеспечения подачи переменного тока в первичную цепь эталонного и поверяемого трансформаторов тока (ТТ) в диапазоне 0-6000 А при проведении поверки ТТ по ГОСТ 8.217
При увеличении выходного напряжения с ЛАТР - ИТ 5000 необходимо контролировать по встроенному амперметру , чтобы выходной ток с ЛАТРа не превышал 20 А . Для уменьшения выходного тока с ЛАТРа ( компенсации реактивной составляющей тока ) необходимо использовать встроенные конденсаторы , подключаемые переключателями C1–C4 на лицевой панели , подбирая их количество таким образом , чтобы ток с ЛАТРа был минимален .
Технические характеристики:
Параметр | Значение |
Диапазон выходного тока | 0,05–6000 А |
Погрешность установки выходного тока | ±10 % |
Диапазон входного напряжения | (220 ± 10 %) В |
Частота питающей сети | (50 ± 1 %) Гц |
Мощность потребления от сети , не более | 5 кВА |
Продолжительность нерабочего интервала | 20 мин |
Наработка на отказ в рабочих условиях применения , не менее | 50 000 ч |
Средний срок службы , не менее | 10 лет |
Габаритные размеры нагрузочного трансформатора НТ - ИТ 5000, не более | 380 × 170 × 310 мм |
Габаритные размеры регулятора напряжения ЛАТР - ИТ 5000, не более | 540 × 270 × 250 мм |
Нагрузочный трансформатор НТ - ИТ 5000 | 21 кг |
Регулятор напряжения ЛАТР - ИТ 5000 | 23 кг |
Комплект кабелей | 25 кг |
Комплект поставки ИТ-5000
Комплект кабелей регулируемого источника тока ИТ-5000:
№ | Наименование | Характеристика | Кол-во | |
Сечение | Длина | |||
1 | "К-240" | 240 мм² | 2 м | 2 шт. |
2 | "К-120" | 120 мм² | 2 м | 2 шт. |
3 | "К-50" | 50 мм² | 6 м | 1 шт. |
4 | "К-16" | 16 мм² | 2 м | 2 шт. |
5 | "Кабель ЛАТР-НТ" МС4.853.220 | 4 м | 1 шт. | |
6 | "Кабель питания ЛАТР-ИТ5000" МС4.853.222 | 2 м | 1 шт. |
