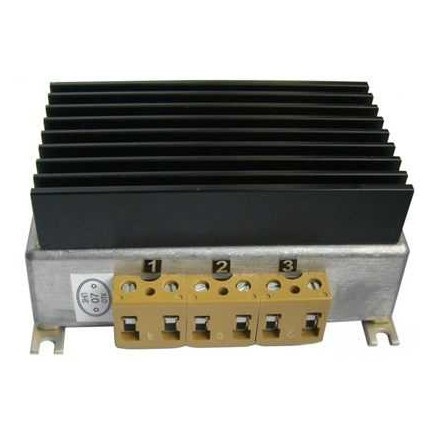

МР3021-Т — догрузочный резистор для трансформатора тока
Описание догрузочного резистора для трансформаторов тока MP3021-T:
Догрузочные резисторы для трансформатора тока MP3021-T выпускаются по ТУ 6199-022-16851585-2005, сертификат соответствия РОСС RU.АЯ24.Н32346. Предназначены для догрузки измерительных трансформаторов тока с номинальными токами выходных обмоток 1 А и 5 А. Данные резисторы не вызывают дополнительной угловой погрешности. Изготавливаются в 1 и 3 фазном исполнении.
По заказу могут быть изготовлены резисторы с другими значениями мощности, но не более 30 ВА на фазу. Крепление догрузочных резисторов мощностью до 5 ВА предусмотрено на DIN–рейку шириной 35 мм, свыше 5 ВА - винтами.
Технические характеристики догрузочного резистора для трансформаторов тока MP3021-T:
Параметр | Значение | |||||||
Перегрузочная способность |
Однократные перегрузки 30 IНом в течение 1 сек; По спецзаказу до 60 IНом в течение 1 сек в увеличенных корпусах |
|||||||
Циклические воздействия | 30 IНом, два импульса длительностью 1 сек с перерывом в 2 сек | |||||||
Допускаемая погрешность номинального значения рассеиваемой мощности | ± 10 % | |||||||
Максимальный непрерывный ток | 1,2 IНом | |||||||
Рабочий диапазон температур | от -40 до +60°С | |||||||
Относительная влажность | до 90% при температуре 25°С |
Комплект поставки МР3021-Т
№ | Наименование | Количество |
1 | Догрузочный резистор для трансформаторов тока MP3021-T в выбранном исполнении | 1 |
