Варианты написания: СА-507, CA507, CA507

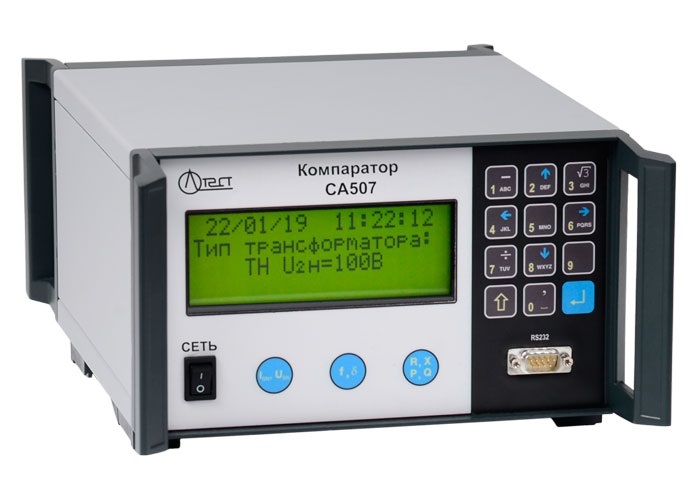

Назначение компаратора СА507:

Компаратор CA507предназначен для измерения величин, которые используются при определении метрологических характеристик трансформаторов тока и трансформаторов напряжения при их поверке и калибровке, в соответствии с ГОСТ 8.217 и ГОСТ 8.216 (методом сличения с эталонным трансформатором при помощи Компаратора).

Область применения компаратора CA507:

  • Поверка и калибровка измерительных трансформаторов напряжения (далее ТН) и тока (далее ТТ) при их разработке, производстве и эксплуатации.
  • Измерение характеристик нагрузок ТН и ТТ при их поверке и калибровке, а также при эксплуатации.
  • Калибровка и поверка магазинов нагрузок.
  • Проведение измерений напряжений и токов в цепях, питаемых от промышленной сети.

Эксплуатационные характеристики:

Компаратор CA507 имеет малые габариты и вес. Предусмотрена сигнализация о неправильном включении трансформаторов. Результаты измерений могут быть сохранены в энергонезависимой памяти. Объем архива – 1000 последних сохраненных результатов измерений. Результат каждого измерения, занесенного в архив, может быть идентифицирован по дате и времени проведения измерения, а также по введенному в память цифро-буквенному обозначению объекта измерения.
Имеется возможность подключения компаратора к персональному компьютеру. Программное обеспечение, входящее в стандартный комплект поставки, позволяет:

  • управлять основными функциями компаратора;
  • отображать, сохранять и печатать результаты измерений в виде протокола, таблицы, графика (с указанием предельных значений погрешностей);
  • создавать базу данных по обслуживаемому оборудованию (результаты измерения могут быть идентифицированы по любому введенному цифро-буквенному сочетанию).

Компаратор СА507  может эксплуатироваться в производственных цехах, стационарных и передвижных лабораториях.

Автоматизация процесса измерения
полная, включая выбор поддиапазонов измерений

Управление и отображение результатов измерений
с помощью клавиатуры, расположенной на передней панели устройства, отображение результатов на ЖКИ-дисплее (4 строки по 20 символов)

Время измерения
измерения любой из величин, измеряемых прибором, не превышает 7 сек, а время каждого повторного измерения и выдачи результатов в следящем режиме – 1 сек

Дополнительные возможности

  • измерение погрешностей трансформаторов при значении номинального вторичного тока эталонного ТТ 5 А, и значении номинального вторичного тока поверяемого (калибруемого) ТТ 1А;
  • измерение потерь напряжения в цепях подключения счетчиков к вторичной цепи однофазных и трехфазных трансформаторов напряжения;
  • измерение нагрузки во вторичной цепи ТТ (ТН) в процессе эксплуатации

Рабочие условия применения:

  • температура окружающего воздуха – от минус 10 до плюс 40 °С;
  • относительная влажность воздуха – до 80% при температуре 25 °С

Электропитание компаратора
от сети 220 В 50 Гц

Мощность потребления
не более 15 В·А

Масса компаратора
не более 5 кг

Габаритные размеры
240 мм х 130 мм х300 мм

Метрологическое обеспечение
методика поверки, рассчитанная на применение стандартных средств измерения, которая может быть реализована в любом региональном метрологическом центре

Гарантийное обслуживание
18 месяцев со дня продажи

Сертификация и поверка
сертифицированы в Украине и России и включены в реестры средств измерений, разрешенных к применению в этих странах

Программное обеспечение
программное обеспечение для управления Компаратором с помощью персонального компьютера входит в комплект поставки, новые версии программного обеспечения поставляются бесплатно в течение всего срока службы приборов

Комплект поставки СА507:

Наименование Количество
1. Компаратор СА507 1
2. Кабель измерительный КИ (U) 1
3. Кабель измерительный КИ (I) 1
4. Кабель USB2AB/2 2
5. Кабель питания 1
6. Перемычка с кольцевым и U – образным наконечниками 1
7. ЗИП 1
8. Эксплуатационная документация 1
9. Упаковочная тара 1

"
