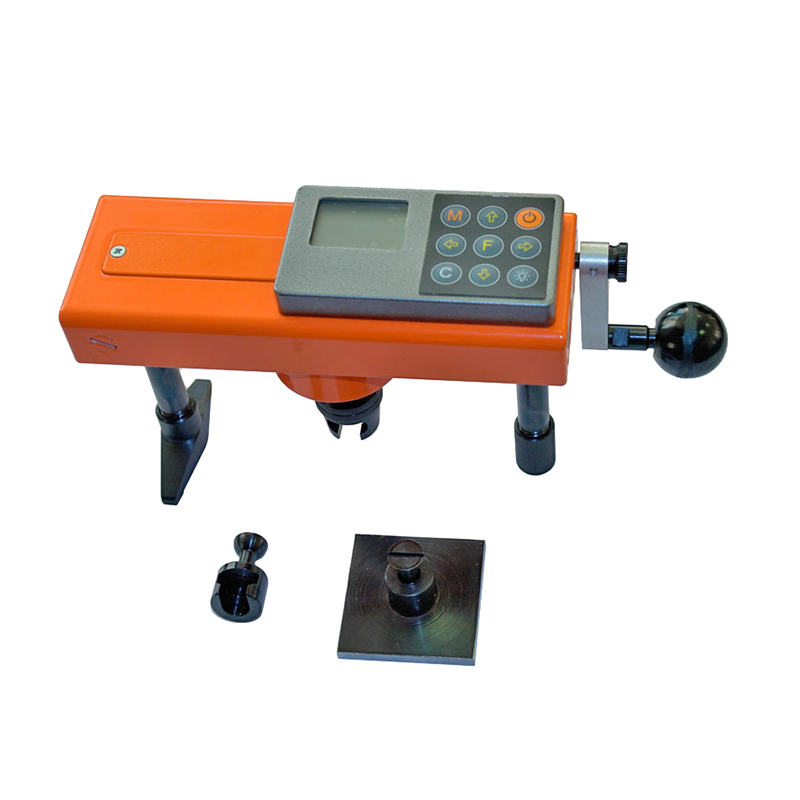

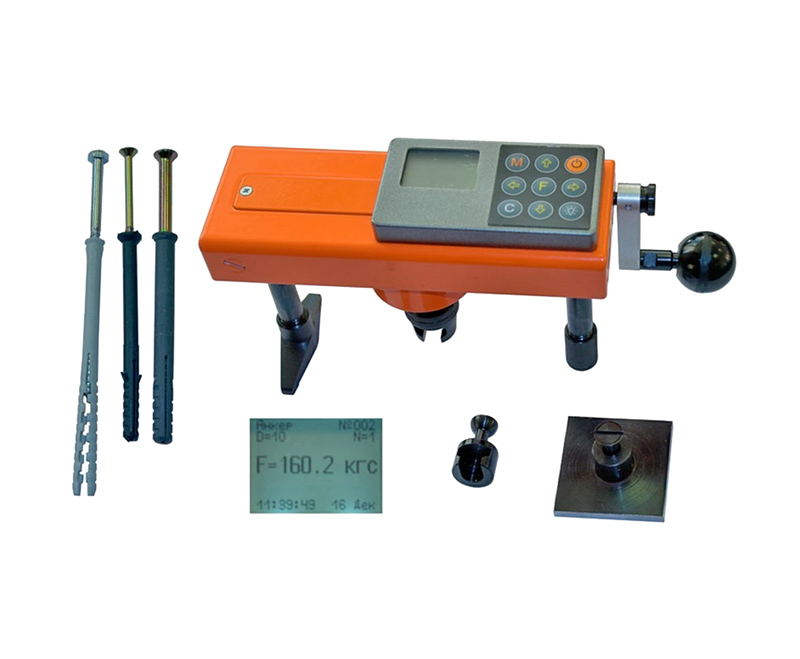

Измеритель усилия вырыва фасадных анкеров ОНИКС-ВД (АНКЕР)
Назначение и применение
- Измерение усилий вырыва анкерных болтов и тарельчатых дюбелей по ГОСТ 26589
- Оценка качества крепления навесных фасадов, конструкций, каркасов и т.п. на строительных объектах, предприятиях, при обследовании и реконструкции сооружений
- Лабораторные испытания различных видов крепежа
Преимущества
- Эргономичная конструкция с двумя устойчивыми опорами
- Самоустановка оси вырыва анкера
- Выбор зазоров посредством штурвала и винтовой пары (ОНИКС-ОС версия 1)
- Три типа размера прибора на усилия от 5 до 100 кН
- Встроенная электроника
- Широкий диапазон нагрузок
- Быстрый и удобный монтаж при испытаниях
- Портативность, оптимальные габариты и масса приборов
- Отображение информации на графическом дисплее с подсветкой
- Встроенное зарядное устройтсво
- Версия на базе силового устройства ДИАР-1 на нагрузки до 5 и до 10 кН с контролем перемещений
Основные функции
- Выбор объекта, вида крепежа и его параметров
- Индикация скорости нагружения
- Автоматическая фиксация усилия вырыва
- Формирование результата по серии из 1…5 испытаний с вычислением коэффициента вариации
- Архивация результатов (450 серий по 5 измерений) и условий измерений в реальном времени
- Отображение информации на графическом дисплее с подсветкой
- Русский и англиский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумуляторов
Сервисная компьютерная программа
- Считывание данных из памяти прибора
- Документирование и архивация результатов измерений
- Экспорт данных в Excel и текстовый формат

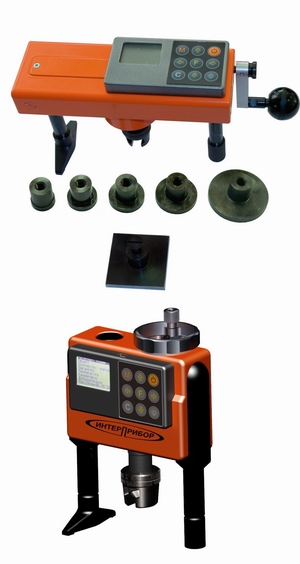

Модификации
- ОНИКС-ВД - нагрузка до 20 кН
- На базе силового устройства ДИАР-1 - нагрузка 5 и 10 кН
- ОНИКС-ОС версия 1 - нагрузка до 50 и 100 кН
Технические характеристики
Диапазон измерения нагрузки, кН: | |
- ОНИКС-ВД | 3...20* |
- Прибор на базе силового устройства ДИАР-1 | 0,5...5 / 1...10 |
- ОНИКС-ОС весрия 1 | 5...50* / 5...100 |
Предел относительной погрешности измерения нагрузки, % | 2 |
Скорость нагружения, Н/с | 10...100 |
Ход штока, мм | 0...10 / 0...25** |
Ход винтовой пары, мм | 50 |
Память результатов | 2500 |
Габаритные размеры, мм | 190x60x130 / 177х60х127 / 300х90х185 |
Масса прибора (без приспособлений), кг | 1,1 / 1,2 / 3,7 |
* - поверяемые диапазоны; * - на базе ДИАР-1
Состав базового комплекта
- Гидропресс с элекронным блоком
- Комплект захватов
- Аккумулятор, блок питания
- Сервисная программа на CD, кабель USB
- Руководство по эксплуатации
Дополнительная комплектация
- Захваты по спецзаказу
- Кожаный кофр
