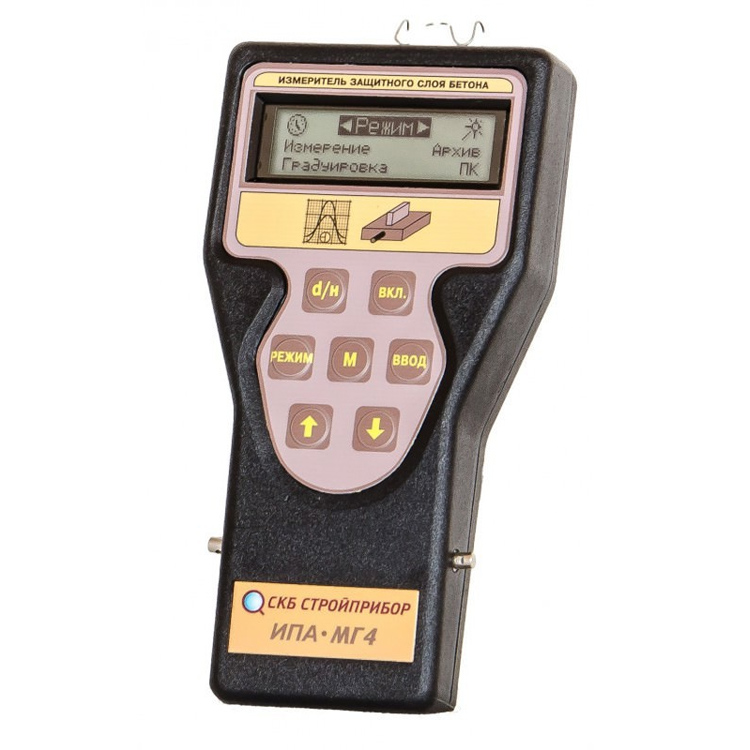

Измерители защитного слоя бетона ИПА-МГ4, ИПА-МГ4.01

Под заказ
Цена по запросу

Приборы ИПА-МГ4 и ИПА-МГ4.01 используются для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в ж/б продукции магнитным методом по ГОСТу 22904.

Согласно данному ГОСТу толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами ж/б изделия.

Сфера использования данного оборудования - определение параметров армирования ж/б изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.

Приборы используют 3 основных режима работы:

  • Определение оси арматурного стержня;
  • Определение защитного слоя при известном диаметре
  • Определение диаметра арматурного стержня при известном защитном слое.

Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.

Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.

Кроме того, прибор ИПА-МГ4.01 снабжен режимом определения параметров армирования при отсутствии данных о диаметре арматуры и защитном слое бетона, имеет функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, обладает режимом передачи на ПК, часы реального времени и экран с подсветкой.




Технические характеристики

Наименование характеристики ИПА-МГ4 ИПА-МГ4.01
Контролируемые диаметры арматуры, мм 3...40
Диапазон измерения толщины защитного слоя бетона, мм:
   - при диаметре стержней арматуры 3 … 5 мм 3...70
   - при диаметре стержней арматуры 6 … 10 мм 3...90
   - при диаметре стержней арматуры 14 … 20 мм 5…120
   - при диаметре стержней арматуры 22 … 40 мм 5...140
Диапазон определения расположения арматурных стержней, мм: 3…80 3…140
Погрешность измерения толщины защитного слоя бетона h зс , не более, мм ∆h =±(0,05 h зс  + 0,5 мм)
Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм ± 10
Объем памяти результатов измерений 200 999
Количество групп индивидуальных градуировочных зависимостей 9
Габаритные размеры,  мм:
   - блока электронного 175х90х30
   - преобразователя 160х33х40
Масса с преобразователем, не более, кг 0,72




Комплект поставки

Электронный блок, преобразователь, упаковочный кейс (сумка), ремень, контрольный образец, руководство по эксплуатации.

Дополнительно для ИПА-МГ4.01: кабель связи с ПК, CD с программным обеспечением.
