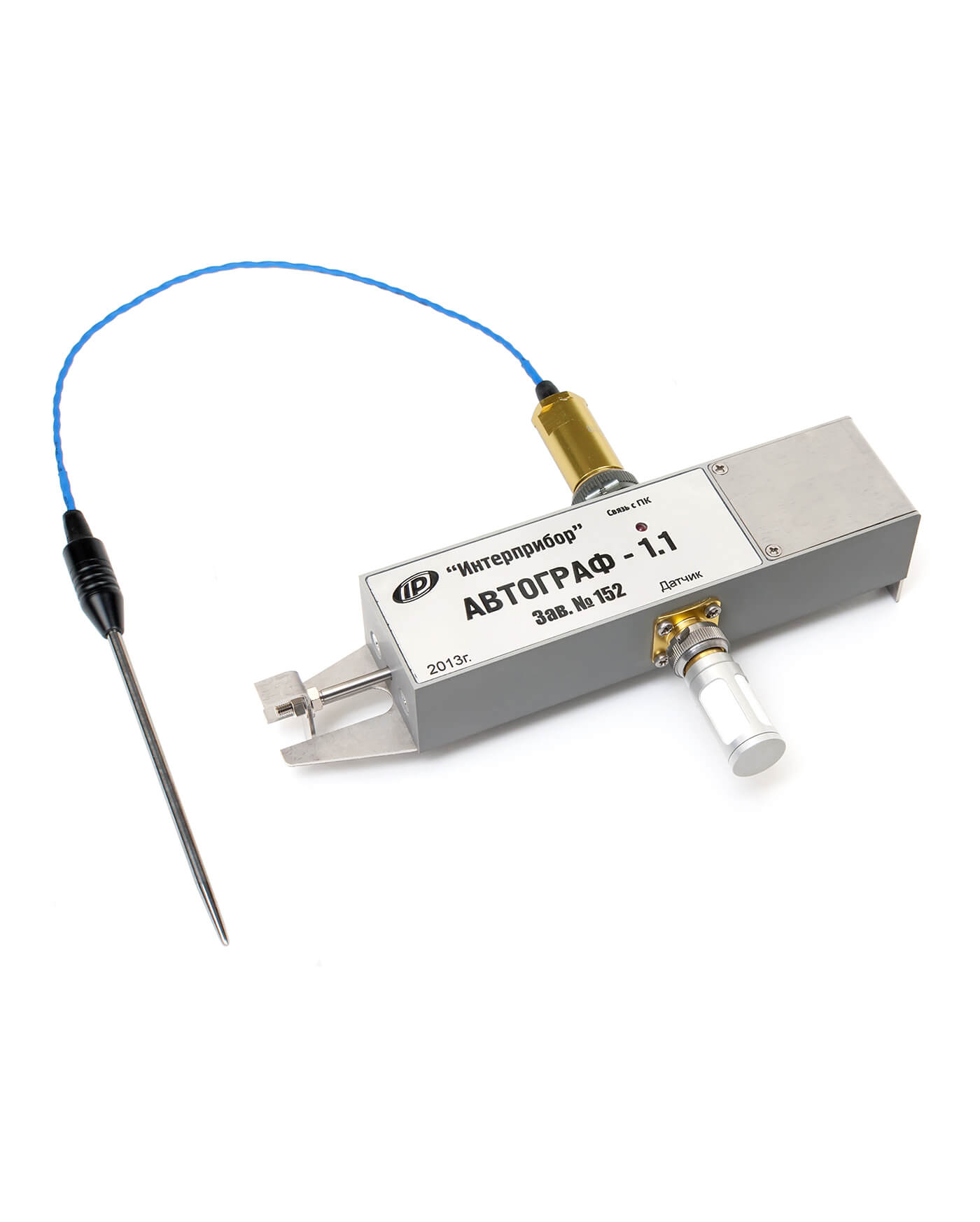

Автономный регистратор процессов сушки кирпича АВТОГРАФ-1.1
Назначение и применение
- Регистрация основных параметров процесса сушки кирпича-сырца в локальных зонах сушильной камеры: величины усадки и температуры кирпича, влажности и температуры греющей среды
- Регистрация процессов сушки керамических изделий в различных камерах циклического и периодического действия
- Контроль процессов сушки и усадки древесины в камерых
Конструкция
- Выполнен в моноблочном герметичном конструктиве
- Имеет платформу из нержавеющей стали с тремя ножевыми упорами для крепления на кирпиче-сырце
- "Ножевое" крепление движка датчика усадки на кирпиче-сырце
- Встроенные датчики: усадки кирпича, температуры и влажности среды
- Разъем для подключения 2 внешних датчиков температуры греющей среды и кирпича
- Встроенная высокотемпературная литиевая батарея
Преимущества
- Полная автономность
- Отсутствие проводной связи
- Малые габариты и вес
- Универсальность
- Простота установки на кирпич-сырец
- Работоспособность при температурах окружающей среды до +125 °С
- Объем памяти результатов - более 100 тыс.
- Микропотребление, срок службы встроенной литиевой батареи до 5 лет
Основные функции
- Синхронная автоматическая регистрация 3...5 параметров сушки
- Передача данных на ПК по RS-232 или USB через адаптер USB-COM
- Передача данных на Notebook
Сервисная компьютерная программа
- Перенос данных из прибора в ПК
- Просмотр и анализ основных параметров процессов сушки
- Задание режимов регистрации: времени запуска, периодов отсчетов, длительности циклов регистрации, параметров объекта контроля
- Экспорт данных в Excel, текстовый формат и другие приложения
Примечание. При работе в агрессивных средах гарантия на прибор, в частности, на датчик влажности воздуха, не распространяется
Технические характеристики
| Количество каналов регистрации | 3...5 |
| Диапазон рабочих температур, °С | -10...+125 |
| Установочная база, мм | 155 |
| Диапазон измерения усадки, мм | 0...20,0 |
| Дискретность индикации усадки, мм | 0,001 |
| Абсолютная погрешность измерения усадки, мм, не более | 0,01 |
| Абсолютная погрешность измерения температуры, °С, не более | 0,5* |
| Диапазон измерения влажности, %: | |
| - при температурах 0...70 °С | 0...100 |
| - при температуре 120 °С | 0...20 |
| Абсолютная погрешность измерения влажности, %, не более | 3 |
| Период отсчетов, мин | 1...240 |
| Время регистрации, час | 1...1000 |
| Габаритные размеры, мм | 155x70x35 |
| Масса, кг | 0,25 |
* - в диапазоне -10...+85 °C
Состав базового комплекта
- Регистратор
- Заглушка разъема
- Кабель RS-232
- Сервисная программа на CD
- Руководство по эксплуатации
- Сумка
Дополнительная комплектация
- Датчик температуры кирпича
- Датчик температуры среды
- Адаптер USB-COM
