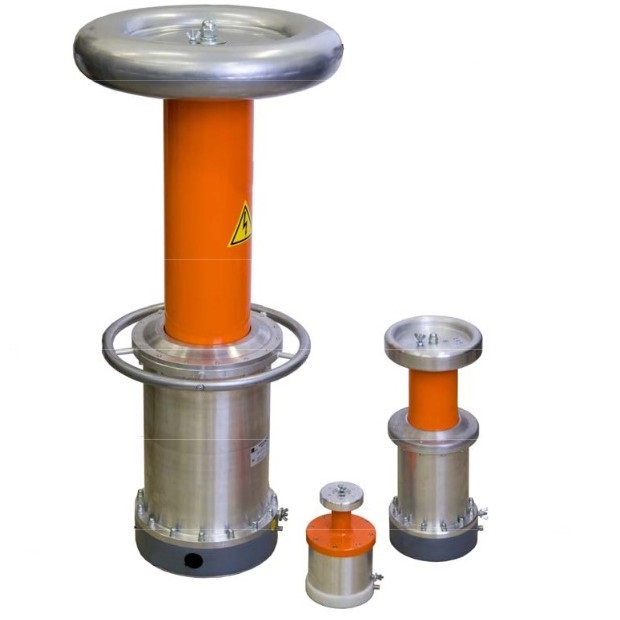

КИВ-110 - конденсатор измерительный высоковольтный
Под заказ
Производитель:
Прочие
Гарантия:
18 мес.
Реестр РК:
Нет
Межповерочный интервал:
24 мес.
Цена по запросу
Варианты написания: КИВ 110, КИВ110
Назначение конденсатора КИВ-110:
Предназначен для работы в составе поверочных и испытательных (измерительных) установок при поверке измерительных трансформаторов напряжения класса точности 0,2 и менее точных, измерении емкости и тангенса угла диэлектрических потерь, измерении высокого напряжения.
Условия эксплуатации конденсатора КИВ-110:
- Температура окружающего воздуха: от -10 до +40 °С;
- Относительная влажность при 25 °С: не более 80%;
- Атмосферное давление: 84-106,7 (630–800) кПа (мм рт. ст.);
- Нормальная частота напряжения: 50±2 Гц;
- Рабочее напряжение: 10 – 330/корень 3 кВ.
Технические характеристики конденсатора КИВ-110:
| Параметр | Значения |
| Номинальное напряжение, кВ | 110/корень 3 |
| Испытательное напряжение в течение 5 мин, кВ | 100 |
| Температурный коэффициент емкости 10 -6 К -1 | 120 |
|
Избыточное давление заполнения газом SF6, МПа: - номинальное - минимальное |
0,3 0,2 |
| Габаритные размеры (высота х диаметр), мм | 550х380 |
| Масса, кг, не более | 12 |
"
Технические характеристики конденсатора измерительного высоковольтного КИВ-110:
| Параметр | Значения |
| Номинальное напряжение, кВ | 110/корень 3 |
| Испытательное напряжение в течение 5 мин, кВ | 100 |
| Температурный коэффициент емкости 10-6 К-1 | 120 |
|
Избыточное давление заполнения газом SF6, МПа: - номинальное - минимальное |
0,3 0,2 |
| Номинальное значение емкости, пФ | 46, 48, 50, 52; 96, 98, 100, 102 |
| Допускаемое отклонение от номинального значения, пФ | ± 2,5 |
| Пределы допускаемой относительной погрешности определения действительного значения емкости, % | ± 0,1 или ±0,05 |
| Тангенс угла потерь, не более | 0,5·10-4 |
| Кажущийся заряд частичных разрядов, пКл, не более | 5 |
| Коэффициент напряжения емкости, %, не более | 0,01 |
| Наработка на отказ, ч | 8000 |
|
Условия применения: - температура окружающего воздуха - относительная влажность при 25 °С - отмосферное давление - нормальная частота напряжения - рабочее напряжение |
от -10 до +40 °С; не более 80%; 84-106,7 (630–800) кПа (мм рт. ст.); 50±2 Гц 10 – 330/корень 3 кВ |
| Средний срок службы, лет | 8 |
| Габаритные размеры (высота х диаметр), мм | 550х380 |
| Масса, кг, не более | 12 |
Технические характеристики конденсатора измерительного высоковольтного КИВ-110:
| Параметр | Значения |
| Номинальное напряжение, кВ | 110/корень 3 |
| Испытательное напряжение в течение 5 мин, кВ | 100 |
| Температурный коэффициент емкости 10-6 К-1 | 120 |
|
Избыточное давление заполнения газом SF6, МПа: - номинальное - минимальное |
0,3 0,2 |
| Номинальное значение емкости, пФ | 46, 48, 50, 52; 96, 98, 100, 102 |
| Допускаемое отклонение от номинального значения, пФ | ± 2,5 |
| Пределы допускаемой относительной погрешности определения действительного значения емкости, % | ± 0,1 или ±0,05 |
| Тангенс угла потерь, не более | 0,5·10-4 |
| Кажущийся заряд частичных разрядов, пКл, не более | 5 |
| Коэффициент напряжения емкости, %, не более | 0,01 |
| Наработка на отказ, ч | 8000 |
|
Условия применения: - температура окружающего воздуха - относительная влажность при 25 °С - отмосферное давление - нормальная частота напряжения - рабочее напряжение |
от -10 до +40 °С; не более 80%; 84-106,7 (630–800) кПа (мм рт. ст.); 50±2 Гц 10 – 330/корень 3 кВ |
| Средний срок службы, лет | 8 |
| Габаритные размеры (высота х диаметр), мм | 550х380 |
| Масса, кг, не более | 12 |
- Скачать: Руководство по эксплуатации
