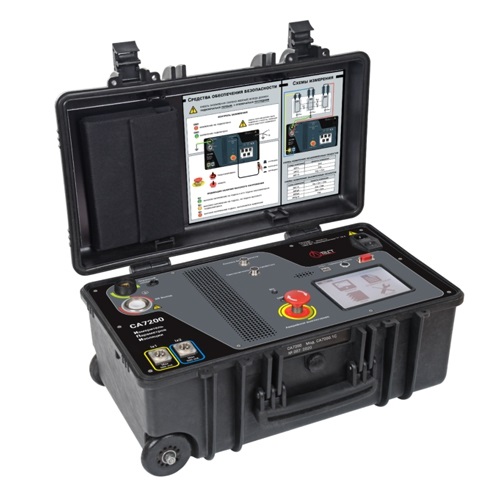

СА7200 — Измеритель параметров изоляции
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- Измерение тангенса угла потерь и электрической емкости
- Испытательное напряжение – до 12 кВ
- Мощность источника испытательного напряжения – 2400 ВА
- Частота испытательного напряжения 15…400 Гц
- Высокая точность при работе в полевых условиях, в условиях высокого уровня помех
- Температурная коррекция tgδ
- Минимизация времени измерения посредством адаптивной фильтрации токов влияния
- Блокировка испытательного напряжения с помощью кнопки аварийной остановки и кнопки безопасности, а также контроль подключения заземления
- Малые габариты и вес
ПРИМЕНЕНИЕ
Испытания:
- Силовых трансформаторов
- Реакторов
- Измерительных трансформаторов
- Вводов
- Выключателей
- Разрядников
- Конденсаторов
- Кабелей
|
Наименование
величины |
Диапазон | Разрешение |
Допускаемая
погрешность |
| Тангенс угла потерь | 0…10000% | 0,001% | ± (0,5 % rdg + 0,01 %)* |
| Емкость | 6 пФ…6 мкФ | 0,01 пФ | ± (0,1 % rdg + 0,1 пФ) |
| Индуктивность | 2 Гн…2 МГн | 0,1 мГн | ± (0,5 % rdg + 1 мГн) |
| Испытательное напряжение | 100…12000 В | 1 В | ± (0,3 % rdg + 1 В) |
| Сила тока | 20 мкА …200 мА | 0,1 мкА | ± (0,3 % rdg + 1 мкА) |
| Активная мощность | 0…400 Вт | 0,1 мВт | ± (0,8 % rdg + 1 мВт) |
| Частота | 15…400 Гц | 0,01 Гц | ± (0,1 % rdg + 0,1 Гц) |
* Допускаемая погрешность приведена для частоты испытательного напряжения 45…70 Гц
|
Источник испытательного напряжения
Мощность Напряжение
Сила тока |
2400 В·А 100…12000 В (45…70 Гц) 100…4000 В (15…400 Гц) <100 мА (непрерывно) <200 мА (2 мин ON, 8 мин OFF) |
|
Электропитание прибора Номинальное напряжение Номинальная частота |
100 … 240 В 50/60 Гц |
| Температура окружающего воздуха | –20…50 °C |
| Относительная влажность воздуха | до 95 % без конденсации |
| Габаритные размеры | 546 × 347 × 247 мм |
| Масса | 27 кг |
| Гарантия | 24 месяца |
|
№ |
НАИМЕНОВАНИЕ |
КОЛ-ВО, ШТ. |
НОМЕР ДЛЯ ЗАКАЗА |
|
|---|---|---|---|---|
| Базовая комплектация: |
411213.014 |
|||
|
1 |
СА7200 Основной блок |
1 |
411722.019 |
|
|
2 |
Кабель ВВ, 20 м |
1 |
685651.062 |
|
|
3 |
Кабель измерительный, синий, 20 м |
1 |
685612.129 |
|
|
4 |
Кабель измерительный, желтый, 20 м |
1 |
685612.130 |
|
|
5 |
Кабель заземления, 10 м |
1 |
685615.012 |
|
|
6 |
Кнопка безопасности (длина кабеля 10 м) |
1 |
418131.005 |
|
|
7 |
Кабель питания 10 A EU (CEE 7/XVII - C13) |
1 |
Покупное изделие |
|
|
8 |
Крюк кабеля ВВ |
1 |
301531.012 |
|
|
9 |
Зажим кабеля ВВ |
1 |
301531.013 |
|
| 10 |
Зажим кабеля измерительного (раскрыв до 32 мм) |
2 |
685614.136 |
|
| 11 | Зажим кабеля измерительного (раскрыв до 9,5 мм) |
2 |
685614.137 |
|
| 12 |
Переходник для кабеля измерительного |
1 |
685614.138 |
|
| 13 | Переходник для ВВ кабеля |
1 |
685614.139 |
|
| 14 |
Расширительный зажим (раскрыв до 120 мм) |
2 |
685614.090 |
|
| 15 | USB флеш-память |
1 |
408111.003 |
|
| 16 | Сумка для кабелей и аксессуаров |
1 |
323382.047 |
|
| 17 | Руководство по эксплуатации |
1 |
411213.014 РЭ |
|
| 18 | Паспорт |
1 |
411213.014 ПС |
|
| 19 | Руководство по применению |
1 |
411213.014 РП |
|
| Дополнительная комплектация: | ||||
| 20 |
Светосигнальное устройство (длина кабеля 10 м) |
425132.004 |
||
| 21 | Конденсатор эталонный 12 кВ |
411634.056 |
||
| 22 | Конденсатор измерительный TTR |
411634.057 |
