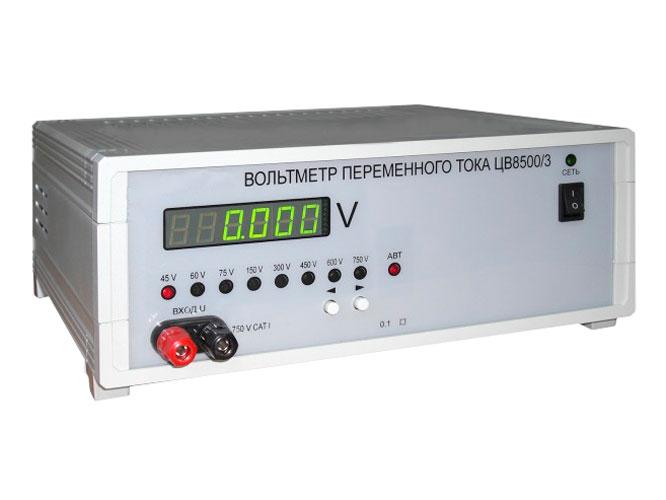

ЦВ8500 — вольметры переменного и постоянного тока
Вольтметры ЦВ8500 в зависимости от вида измеряемого сигнала и диапазонов измерений имеют шесть модификаций. Вольтметры ЦВ8500/1-ЦВ8500/3 предназначены для измерения среднеквадратичного значения напряжения однофазного переменного тока. Вольтметры ЦВ8500/4-ЦВ8500/6 - для измерения среднеквадратичного значения напряжения однофазного переменного тока и напряжения постоянного тока.
Измеренное значение отображается на цифровом табло приборов в единицах измеряемой величины в вольтах или милливольтах. Цифровое табло приборов имеет пять значащих разрядов, десятичную запятую и знак полярности " - ".
Приборы имеют встроенный интерфейс RS-232 для обмена информацией
в цифровом коде с персональной ЭВМ (далее – ПЭВМ) или автоматизированной системой. Связь приборов с ПЭВМ осуществляется в соответствии с протоколом обмена данными, приведенном в приложении А руководства по эксплуатации 3ЭП.499.774 РЭ.
Вольтметры имеют автоматический и ручной режим переключения диапазонов измерений, а также электронную защиту от перегрузки входным сигналом.
Вольтметры имеют возможность установки:
- диапазона измерений;
- автоматического или ручного режима переключения диапазонов измерений;
- вида измеряемого сигнала: напряжения переменного тока «АС» или постоянного тока «DC” для модификаций ЦВ8500/4-ЦВ8500/6.
Вольтметры обеспечивают гальваническое разделение входной цепи и цепи питания.
Характеристики входных и выходных сигналов
ОСНОВНЫЕ ДАННЫЕ
