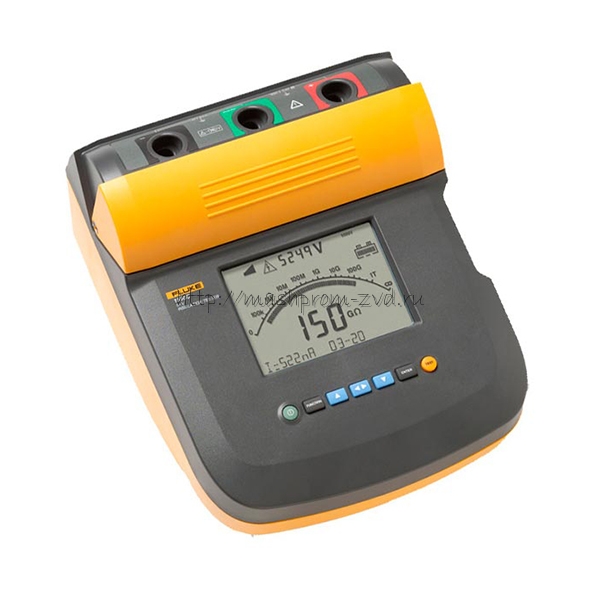

Fluke 1550C - измеритель сопротивления изоляции 5 кВ

Под заказ
Гарантия: 24 мес.
Цена по запросу

Назначение измерителя Fluke 1550C:

Обновленный измеритель сопротивления изоляции Fluke 1550C , предлагает пользователю цифровое тестирование изоляции до 5 кВ для проверки широкого спектра оборудования, включая двигатели, генераторы, распределительные панели и кабели.

С помощью измерителя сопротивления изоляции, пользователь сможет проводить полное тестирование согласно IEEE 43-2000 получая лучшие значения в классе, 3 года гарантии и рейтинг категории безопасности CAT IV 600.

Сохранение результатов измерений и интерфейс связи с ПК, делают Fluke 1550C идеальным прибором для проведения периодической и предупреждающей диагностики, для определения потенциальных проблем с оборудованием до их появления или на начальной стадии.

Области применения измерителя Fluke 1550C:

  • Кабельные линии
  • Распределительные панели
  • Трансформаторы подстанций
  • Высоковольтные шины
  • Двигатели
  • Линейные трансформаторы
  • Блоки конденсаторов
  • Генераторы.

Тесты, проводимые измерителем Fluke 1550C:

  • Сопротивление изоляции/утечка тока
  • Пошаговое напряжение
  • Разряд диэлектрика
  • Коэффициент поглощения диэлектрика
  • Показатель поляризации
  • Ступенчатое изменение шага.

Преимущества измерителя Fluke 1550C:

  • Тестовое напряжение до 5 кВ предоставляет решение для любой области применения
  • Повышенная защита, категории CAT III 1000V, CAT IV 600V
  • Сохранение данных, программа для ПК и интерфейсный кабель - позволяет включить прибор в программы для предварительной диагностики
  • Большой, легко читаемый экран
  • Новые прочные измерительные зажимы, будут находиться там, где вы их закрепили
  • Соответствие последним требованиям тестирования вращающихся машин в соответствии с IEEE 43-2000
  • Программное обеспечение Fluke View Forms в стандартном комплекте поставки
  • Уровень тестового напряжения задается пользователем.

Основные функции измерителя Fluke 1550C:

  • Идеально подходит для проверки широкого спектра высоковольтного оборудования, включая распределительные шкафы, двигатели, генераторы и кабели. Проводите проверку до 5 кВ, полный диапазон напряжений указан в IEEE 43-2000
  • Выбор напряжения тестирования с шагом 50 В от 250 до 1000 В и с шагом 100 В после значения 1000 В
  • Измерения можно сохранить в 99 ячейках памяти, каждой ячейке можно присвоить уникальное имя
  • Связь с ПК для создания программ предварительной и периодической диагностики
  • Авто вычесление Показателя Поляризации (PI) и Поглощения в Диэлектрике (DAR), без дополнительных настроек
  • Система защиты обеспечивает отсутствие поверхностного эффекта при проверке высокого сопротивления
  • Измерение емкости и тока утечки
  • Функция Ramp – пошаговое увеличение напряжения тестирования, для проверки на износ
  • Категория безопасности CAT III 1000 V, CAT IV 600 V.


Технические характеристики измерителя Fluke 1550C:

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
Тестовое напряжение (пост.) Диапазон Точность (± от показаний)
250 В 200 кОм до 10 ГОм
5 ГОм до 50 ГОм
5%
20%
500 В 200 кОм до 10 ГОм
10 ГОм до 100 ГОм
5%
20%
1000 В 200 кОм до 20 ГОм
20 ГОм до 200 ГОм
5%
20%
2500 В 200 кОм до 50 ГОм
50 ГОм до 500 ГОм
5%
20%
5000 В 200 кОм до 100 ГОм
100 ГОм до 1 ТОм
5%
20%

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры Точность (± от показаний)
Ток короткого замыкания От 1 мА до 2 мА
Диапазон графической шкалы От 0 до 1 ТОм
Точность напряжения тестирования изоляции От -0 % до + 10 % при токе нагрузки 1 мА
Подавление наводок от сети переменного тока 2 мА максимум
Скорость зарядки для ёмкостной нагрузки 1 мкФ за 5 сек.
Ток утечки Диапазон: от 1 нА до 2 мА
Точность: ±(5 % + 2 нА)
Измерение ёмкости Диапазон: от 0.01 мкФ до 15.00 мкФ
Точность: ± (15 % rdg + 0.03 мкФ)
Индикатор наличия напряжения в цепи Диапазон: от 30 В до 600 В пост./перемен., 50/60 Гц
Точность: ± (5 % + 2 В)
Таймер От 0 до 99 минут; выставляется с шагом в 1 мин. с посекундным отсчетом
Диапазон От 0 % до 100 % от выбранного тестового напряжения, либо до наступления пробоя

ОБЩИЕ ХАРАКТЕРИСТИКИ
Параметр Значение
Тип элемента питания 12 Вольт, кислотно-свинцовая заряжаемая
Питание от сети переменного тока От 85 до 250 В, 50/60 Гц 50 ВА
Питание от бортовой сети автомобиля (с адаптером) От 10 до 15 В (пост.), 30 ВА
Срок службы элементов питания:
500 В
1000 В
2500 В
5000 В

3600 изм.
3200 изм.
2500 изм.
1500 изм.
Диапазон рабочих температур От -20 °C до 40 °C
Температура хранения От -20 °C до 65 °C
Относительная влажность 80 % при 31 °C, линейно убывает до 50 % при 40 °C
Диапазон высот От 0 до 2000 м над уровнем моря
Защита корпуса IP-40
Защита от удара и вибрации MIL-PRF-28800F, Класс II
Безопасность EN 61010-1, категория III, 600 В,
EN61557, части 1 и 2
Размеры 170х242х330 мм
Вес (с элементом питания) 3,6 кг

Примечание: При повышенных температурах батарея требует более частой зарядки.

Все вышеперечисленные параметры точности действительны в диапазоне температур от 0 °C до 35 °C. При использовании прибора при температурах от -20 °C до 0 °C и от 35 °C до 40 °C эти показания удваиваются.

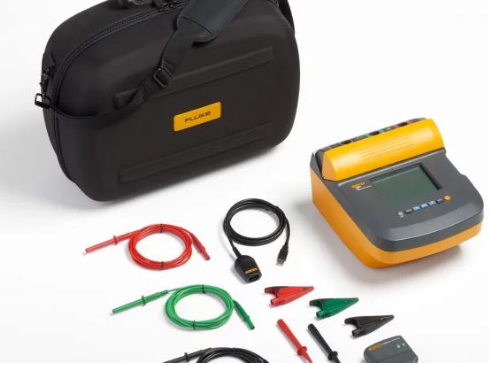

Комплект поставки Fluke 1550C

Наименование Количество
1. Измеритель сопротивления изоляции 5 кВ Fluke 1550C 1
2. Мягкий кейс Deluxe 1
3. Документация 1
4. Комплект измерительных проводов 1
5. Шнур питания 1
6. Программное обеспечение 1
