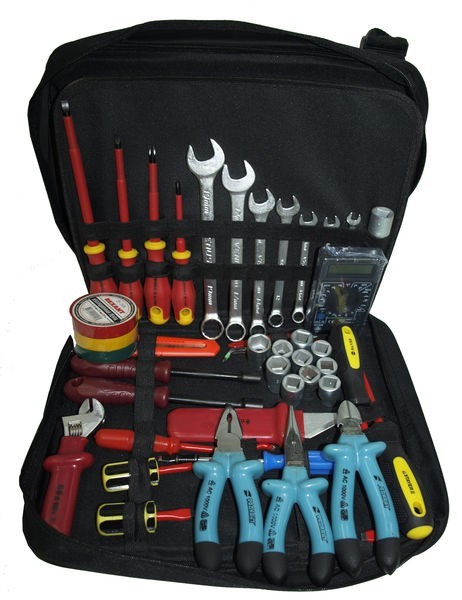

РЗА — набор инструмента релейщика
Назначение комплекта РЗА:
Комплект ремонтного инструмента релейщика служб РЗА в основном предназначен для проведения ремонтных реконструктивных работ устройств релейной защиты и автоматики на местах установки и в лабораториях, а так же может быть использован при проведении наладок и плановых проверок.
Инструмент должен использоваться в соответствии с указаниями настоящей инструкции по каждому виду инструмента. Применение инструмента не по назначению, а также применение всякого рода приспособлений для увеличения усилий, действующих на рабочую часть инструмента, не допускается.
Технические характеристики комплекта РЗА:
- Ключи гаечные торцовые специальные предназначены в основном для сборки и разборки релейной аппаратуры при ее ремонте для демонтажа или установки отдельных реле или комплексов реле на панелях.
- Отвертка рожковая Ǿ7 мм предназначена для затяжки соединений скользящих контактов вторичных целей ячеек КРУ.
- Отвертка рожковая Ǿ4 мм предназначена для изменения ответвлений обмотки РТВ.
- Отвертки со стержнями Ǿ4 мм, Ǿ5 мм, Ǿ6 мм предназначены для винтов М4, М5, М6 на зажимах реле, панелей аппаратов и приборов.
- Отвертка «Грибок» Ǿ6 мм предназначена для установки подпятников реле РБМ, ИМБ, КРС и т.п.
- Отвертка угловая Ǿ6 мм с продольным рабочим концом предназначена для винтов М5, М6 в труднодоступных местах релейной аппаратуры.
- Отвертка с улавливателем предназначена для винтов М4 и М5 в тех случаях, когда отсутствует возможность придерживать винт рукой.
Комплект поставки РЗА
№ | Наименование | Количество |
1. | Ключ торцовый специальный S 7 мм | 1 |
2. | Ключ торцовый специальный S 9 мм | 1 |
3. | Ключ гаечный плоский комбинированный 7 мм | 1 |
4. | Ключ гаечный плоский комбинированный 8 мм | 1 |
5. | Отвертка рожковая КРУ до 1000В | 1 |
6. | Отвертка рожковая РТВ до 1000В | 1 |
7. | Отвертка шлицевая SL 3,0x75 мм диэлектрическая до 1000В | 1 |
8. | Отвертка шлицевая SL 4,0x100 мм диэлектрическая до 1000В | 1 |
9. | Отвертка шлицевая SL 5,5x125 мм диэлектрическая до 1000В | 1 |
10. | Отвертка шлицевая SL 7,0x150 мм диэлектрическая до 1000В | 1 |
11. | Отвертка крестовая PH 1х100 мм до 1000В | 1 |
12. | Отвертка крестовая PH 2х100 мм до 1000В | 1 |
13. | Отвертка маленькая "бочка" SL 4,7x38 мм | 1 |
14. | Отвертка маленькая "бочка" SL 6,0x38 мм | 1 |
15. | Отвертка угловая Ф6 мм с продольным рабочим концом | 1 |
16. | Отвертка с улавливателем (с винтодержателем) | 1 |
17. | Плоскогубцы 160 мм до 1000В | 1 |
18. | Кусачки 160 мм до 1000В | 1 |
19. | Тонкогубцы 160 мм | 1 |
20. | Блокнот для записей | 1 |
21. | Ручка шариковая для записей | 1 |
22. | Сумка инструментальная | 1 |
