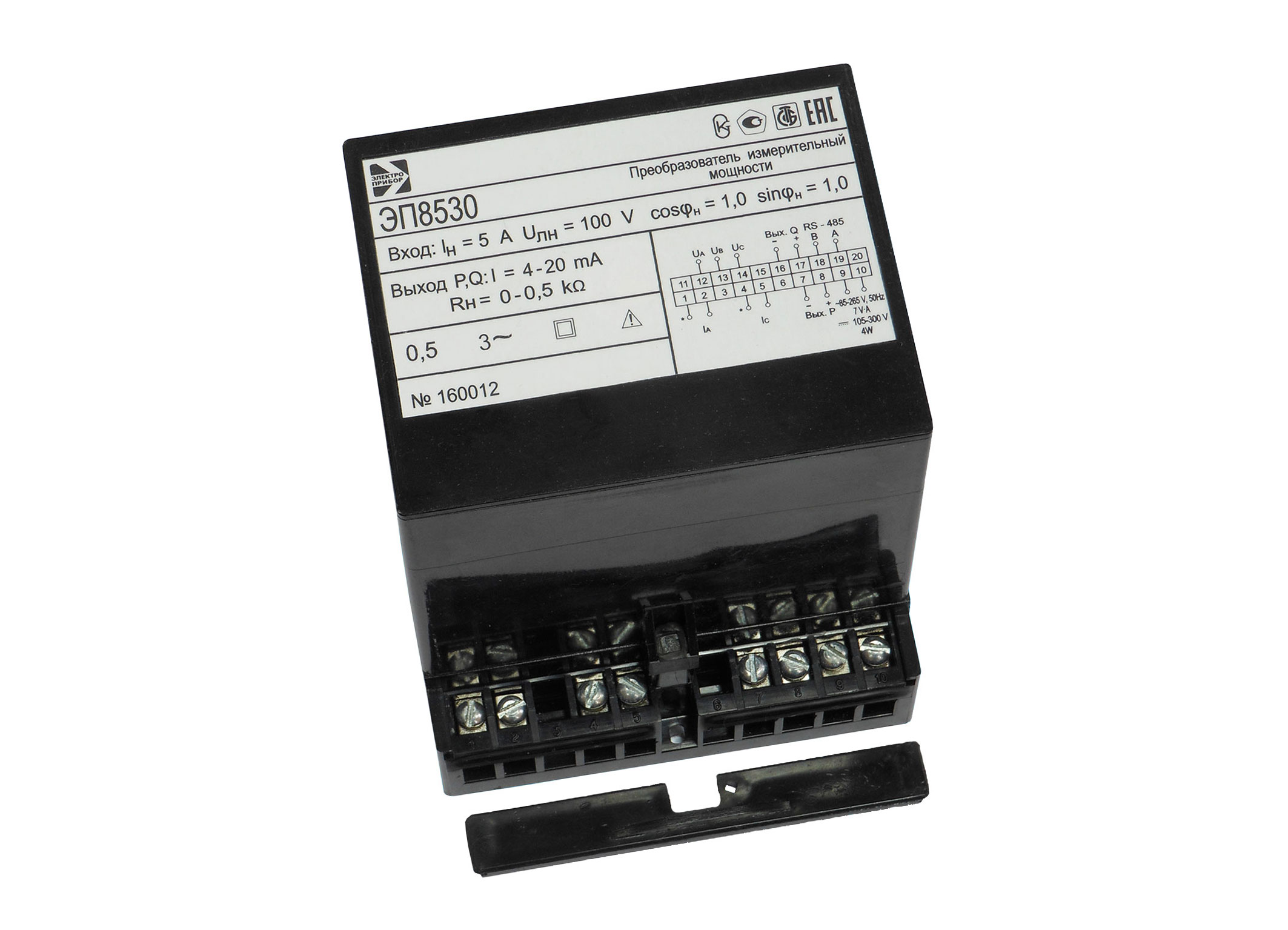

ЭП8530М — преобразователи измерительные мощности ЭП8530м (3-х фазные, активной и реактивной переменного тока)
Измерительные преобразователи (далее - ИП) ЭП8530М предназначены для применения в трехфазных трехпроводных или четырехпроводных сетях переменного тока (см. таблицу 1).
Модификации ЭП8530М/1-ЭП8530М/8, ЭП8530М/17-ЭП8530М/32 предназначены для линейного преобразования активной и реактивной мощности в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.
Модификации ЭП8530М/9-ЭП8530М/16 предназначены для линейного преобразования активной мощности в унифицированный выходной сигнал постоянного тока.
Модификации ЭП8530М/1 - ЭП8530М/24 изготавливаются двухэлементными для применения в трехфазных трехпроводных сетях переменного тока, а ЭП8530М/25-ЭП8530М/32 – трехэлементными для применения в трехфазных четырехпроводных сетях переменного тока.
Все модификации изготавливаются по заказу в корпусе с габаритными размерами 110х120х125 mm с нижним подключением подводящих проводов или корпусе с габаритными размерами 125х90х125 mm с верхним подключением подводящих проводов и использованием пружинных контактов типа WAGO.
ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
ИП предназначены для навесного монтажа на щитах, стойках и в шкафах.
В ИП обеспечивается гальваническое разделение входных и выходных цепей, входных токовых цепей между собой, входных цепей по напряжению и токовых цепей, всех цепей и цепи питания.
Характеристики входных и выходных сигналов ИП
ОСНОВНЫЕ ДАННЫЕ
