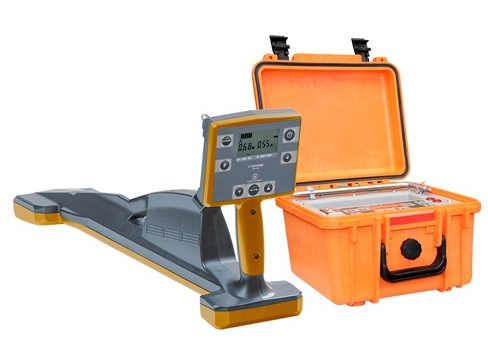

Сталкер 15-12 — комплекс трассопоисковый
Особенности трассопоискового комплекса Сталкер 15-12:
Простой, интуитивно-понятный поиск коммуникации;РАДИО частота (пассивная) для поиска трассы без генератора;
Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
Легкий и компактный генератор ГТ-15.

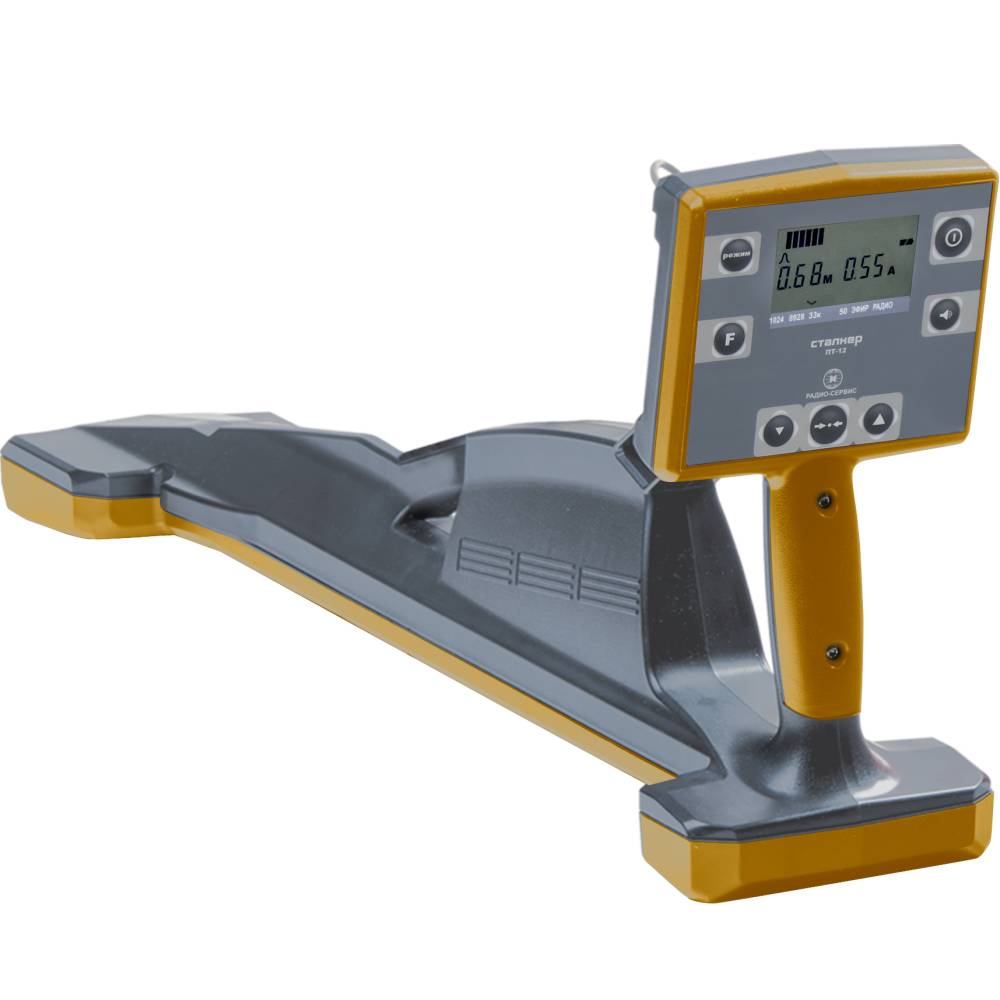

Особенности приемника ПТ-12:
Жидкокристаллический антибликовый дисплей с подсветкой;
Встроенный динамик;
Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
Режимы поиска: острый максимум, пологий максимум, минимум;
Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

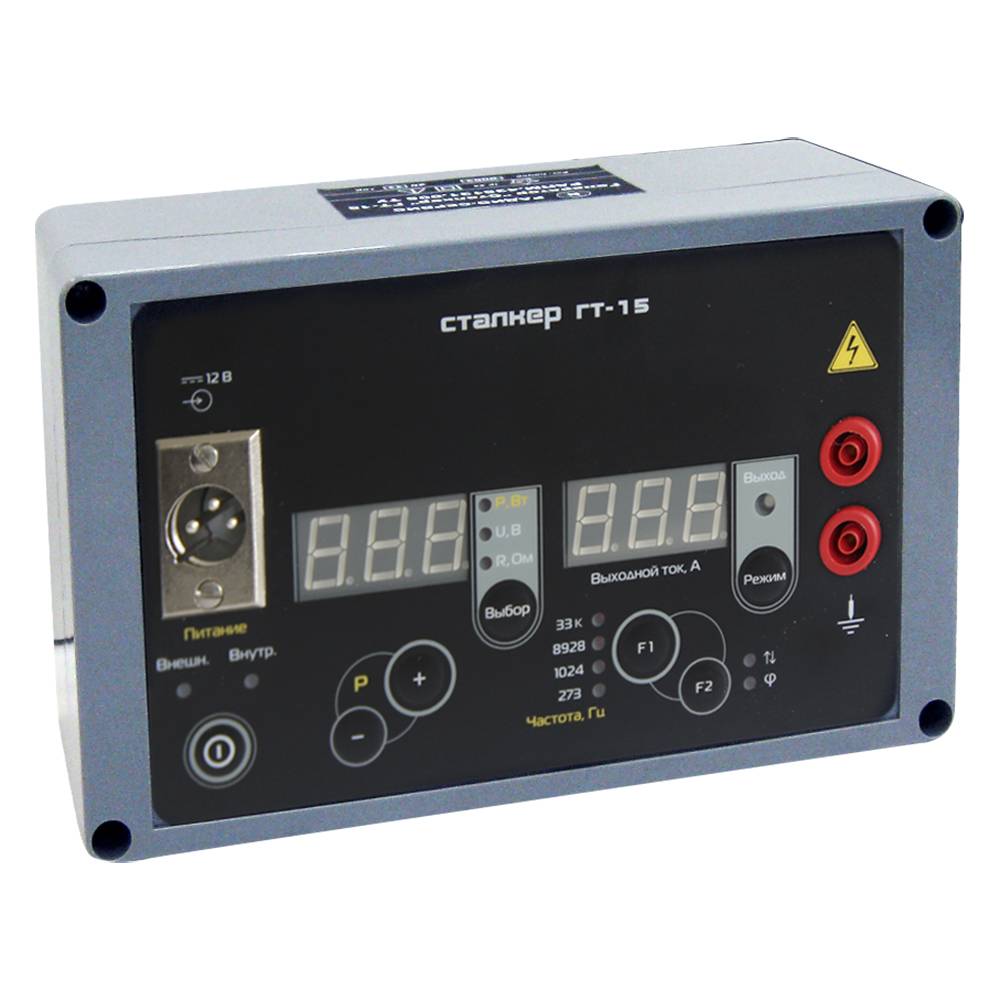

Особенности генератора ГТ-15:
.jpg)
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора ГТ-15;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- автоматическое согласование генератора с нагрузкой.
-
Технические характеристики приемника ПТ-12:
Параметр Значение Активные частоты, Гц 1024, 8928, 32768 (33к) Диапазон рабочих частот при работе без генератора "ЭФИР"(48 - 14000 Гц), "РАДИО" (10 - 36 кГц), 50 Гц Определение глубины залегания коммуникации От 0,10 м до 6,00 м Определение тока рабочей частоты в коммуникации От 10 мА до 10,0 А Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более +- 0,1 м Габаритные размеры, не более 700 x 300 x 140 мм Масса, не более 1,7 кг Диапазон рабочих температур от -20 до +55°C Технические характеристики генератора ГТ-15:
Параметр Значение Рабочие частоты, Гц 273, 1024, 8928, 32768 (33 K) Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 1 до 10 Сила тока, потребляемая от источника постоянного тока, А не более 1,8 Диапазон рабочих температур, °С от -30 до +55 Габаритные размеры, не более, мм 210 х 130 х 100 Масса, не более, кг 2,5
Комплект поставки Сталкер 15-12
| № | Наименование | Назначение | Количество |
| 1. | Приемник ПТ-12 | Прибор для поиска подземных коммуникаций. | 1 |
| 2. | Телефоны головные РЛПА.468627.001 | Предназначен для улавливания разностей звукового сигнала. | 1 |
| 3. | Батарейный отсек РАПМ.436244.003 | Предназначен для возможности питания от 6 элементов питания типа АА. | 1 |
| 4. | Блок питания БПН-А 12-0,5 | Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. | 1 |
| 5. | Сумка для приемника | Предназначена для переноски приемника. | 1 |
| 6. | Руководство по эксплуатации РАПМ.464333.008РЭ | 1 | |
| 7. | Упаковка | ||
| 8. | Генератор ГТ-15 | Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | 1 |
| 9. | Блок питания | Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. | 1 |
| 10. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. | 2 |
| 11. | Провод соединительный 5 м. | Применяется для подключения генератора к коммуникации или штырю заземления. | 2 |
| 12. |
Штырь заземления 20 см РАПМ.746711.001 |
1 | |
| 13. | Руководство по эксплуатации | 1 |
