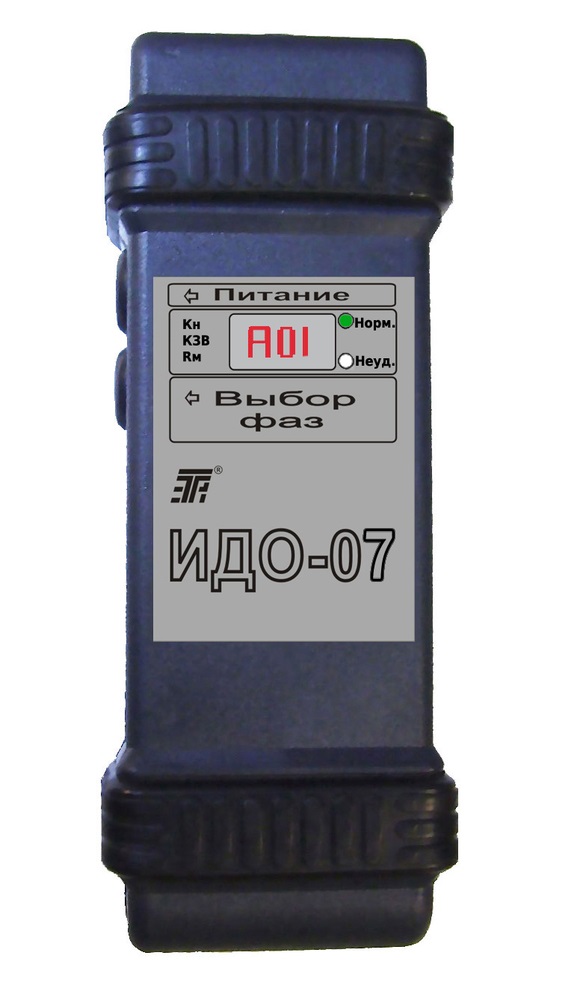

ИДО-07 — индикатор дефектов обмоток электрических машин

Гарантия
24 мес.
Производитель
ТЭТРА LTD
  • Описание
  • Характеристики
  • Комплектация

Назначение индикатора дефектов обмоток электрических машин ИДО-07:

ИДО-07 – это портативный прибор, предназначенный для контроля обмоток электрических машин.

ИДО-07 – обеспечивает обнаружение :

    междувитковых замыканий, обрыва фазы и неправильного соединения фаз в трёхфазных обмотках;
    междувитковых замыканий в катушках, уложенных в пазы;
    неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДО-07 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).

Принцип работы индикатора дефектов обмоток электрических машин ИДО-07:

    при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче  на них переменного напряжения амплитудой до 10 В, частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
    при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
    при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).

Технические характеристики индикатора дефектов обмоток электрических машин ИДО-07:

Параметр Значения
1) контролируемые параметры:
- при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз коэффициент несимметрии фазных токов (Кн)
- при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий ток в проверяемой катушке
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи)
2) контролируемый диапазон Кн, % 0-99
3) контролируемый диапазон Rи, МОм 0-500
4) величина Кн при замыкании одного витка в фазе, % не менее 10
5) выходное постоянное напряжение при измерении Rи, В 1000±100
6) индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная
7) питание автономное или от
внешнего блока питания
8) напряжение питания, В 5 (-1,0+0,6)
9) потребляемая мощность, Вт, не более 0.5
10) габаритные размеры, мм 205х80х50
11) масса, кг, не более 0,5
12) рабочее положение произвольное
13) параметры внешнего блока питания:
- номинальное постоянное напряжение на выходе, В 5
- номинальный ток на выходе А 1
- номинальное переменное напряжение на входе, В 220

Комплект поставки ИДО-07

Наименование Количество
1. Индикатор дефектов обмоток электрических машин ИДО-07 1
2. Аккумулятор (размер АА) 4
3. Блок питания БПИД-2 1
4. Кабель соединительный 1
5. Индукционный датчик 1
6. Провод соединительный 2
7. Руководство по эксплуатации 1
8. Футляр 1
