ИСКАТЕЛЬ ВИТКОВЫХ ЗАМЫКАНИЙ ИВЗ – 2010

  • Описание
  • Характеристики

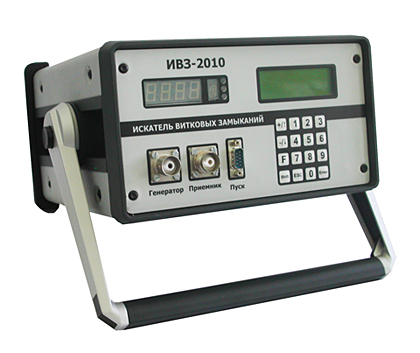

Искатель витковых замыканий ИВЗ-2010 РАДЭК (далее - искатель ) представляет собой информационно-вычислительную полуавтоматическую установку для измерения и определения электрических величин переменного тока методом сравнения. Он предназначен для испытаний обмоток различных электрических устройств, поиска и локализации мест замыканий между проводами в обмотках различных электромагнитных изделий (соленоиды, трансформаторы, индуктивности, др.).

Искатель обеспечивает контролируемый вывод кратковременного сигнала (до 10 мкс частотой 10 Гц) высокого напряжения ( от 300 В до 3 кВ), обработку токового сигнала. Вывод результата обработки в пользовательский интерфейс двумя способами – на экран ЖКИ и с помощью светодиодов.

С помощью сравнения с эталоном искатель обеспечивает обнаружение и локализацию замыканий между проводами витков обмотки электромагнитных устройств.

Искатель работает по одной из выбранных схем измерения, используя соответствующее необходимое приспособление:
           - Двухпроводной кабель;
           - Двойной электромагнит;
           - Двойной щуп;
           - Электромагнитные скобы,
           - Стержневой электромагнит;
           - др.

ИВЗ-2010 РАДЭК имеет сертификат СЕ.




Технические характеристики

Наименование

Значение величины

1 Диапазон выходных напряжений, В

от 300 до 3000

2 Шаг изменения выходного напряжения, В

100

3 Частота следования импульсов выходного напряжения,  Гц

10

4  Длительность импульса выходного напряжения, мксек.

~ 100

5 Максимальная энергия импульса, Дж

2,25

6 Максимальный ток в импульсе (при КЗ на выходе), А

50

7 Максимальная скорость нарастания тока в импульсе, А/мксек

100

8 Количество запоминаемых результатов измерений

100

9 Точность измерения импульсов тока и напряжения, %

2
