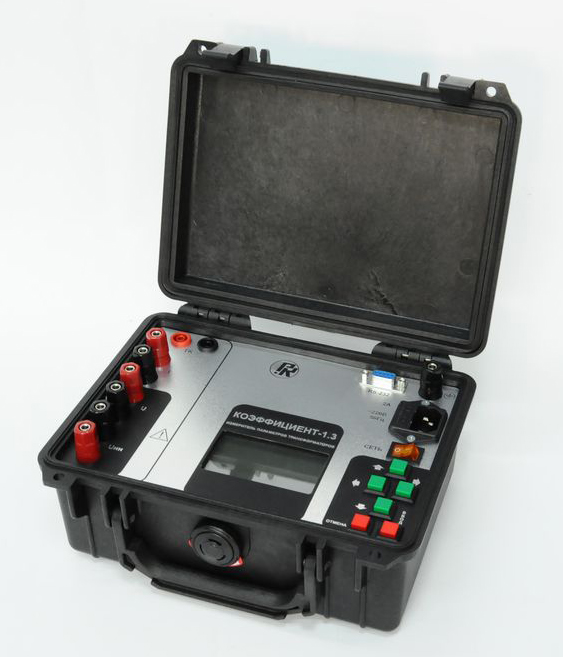

Коэффициент-1.3 — измеритель параметров трансформации

Коэффициент-1.3 — измеритель параметров трансформации
635 040 тг.
Реестр РК
до 31.10.2019г.
Поверка
Включена в стоимость
Гарантия
12 мес.
Производитель
НИИЭМП
Межповерочный интервал
12 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Описание измерителя параметров трансформации Коэффициент-1.3:

«Коэффициент -1.3» является новой версией прибора «Коэффициент», отличающейся расширенными функциональными возможностями, лучшими метрологическими характеристиками и быстродействием.

Прибор «Коэффициент -1.3» позволяет последовательно на каждой фазе измерять для трансформаторов всех схем и групп соединений по ГОСТ 30830:

    Коэффициент трансформации
    Потери холостого хода на малом напряжении
    Сопротивление короткого замыкания

Выпускается в двух вариантах исполнения:

    Стандартное (диапазон рабочих температур от 5˚C до 40˚C)
    Северное (диапазон рабочих температур от минус 15˚C до 55˚C), обладает улучшенными конструкцией и влагозащищенностью

Особенности измерителя параметров трансформации Коэффициент-1.3:

    Энергонезависимую память для 700 результатов измерений
    Гальванически изолированный интерфейс RS232 для подключения к компьютеру
    Программируемое число измерений с индикацией усреднённого значения
    Ручной или автоматический выбор предела измерения


Технические характеристики измерителя параметров трансформации Коэффициент-1.3:

Измеряемая величина Диапазон измерения Погрешность измерения, %, ±
Действующее (среднеквадратическое) значение переменного напряжения UВН, В 50-500 0,25 (Относительная)
Действующее (среднеквадратическое) значение напряжения первой гармоники UНН, В 0,5-5
5-50
50-500
Коэффициент трансформации 0,44-440 0,5 (Относительная)
Действующее (среднеквадратическое) значение тока I, А 0,002-0,02 0,25 (Относительная)
0,02-0,2
0,2-2
2-20
20-200 (Токовые клещи) 1,0 (Относительная)
200-2000 (Катушка Роговского)
Угол фазового сдвига между напряжением и током Δϕ, ° от -180 ° до +180 ° 0,25 о (Aбсолютная)
Активная электрическая мощность P, Вт (λ=1,0) 0,44-4400 0,25 (Oтносительная)
Активная электрическая мощность P, Вт (λ=0,5L…1,0…0,5C) 1,0 (Oтносительная)
Активная электрическая мощность P, Вт (λ=0,2L…1,0…0,2C) 2,0 (Oтносительная)
Коэффициент мощности λ от –1,0 до +1,0 0,05 (Aбсолютная)
Частота переменного тока f, Гц от 45 до 65 0,05 (Aбсолютная)
Полное электрическое сопротивление Z, Ом 11-110000 0,5 (Относительная)
1,1-11 1,5 (Относительная)
0,11-1,1
Xн и Xк – начальная и конечная точки диапазона измерения соответственно

                                                           Варианты исполнения входных разъёмов

Входной разъем

Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов.

Входной разъем

Вариант 2. Изолированные разъёмы повышают безопасность проведения работ.


Комплект поставки Коэффициент-1.3

Наименование Количество
1 Измеритель параметров трансформаторов Коэффициент-1.3 1
2 Токоизмерительные клещи 100 А 1
3 Кабель сетевой 1
4 Кабель для подключения к ПК 1
5 Руководство по эксплуатации ( с методикой поверки ) 1
6 Схемы подключения 1
7 Диск с программным обеспечением 1

Обращаем Ваше внимание, что измерительные кабели к прибору поставляются по дополнительному заказу за отдельную плату.

Для корректной работы с прибором Вам необходимо выбрать один из комплектов измерительных кабелей.


Дополнительная комплектация Коэффициент-1.3

  Измерительный кабель 10 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
     Измерительный кабель 10 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 15 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 15 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 2 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 2 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 5 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 5 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
