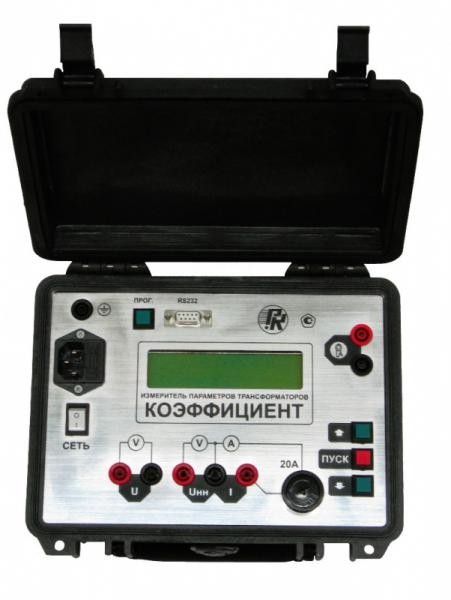

КОЭФФИЦИЕНТ - для измерения параметров силовых трансформаторов

КОЭФФИЦИЕНТ - для измерения параметров силовых трансформаторов

КОЭФФИЦИЕНТ - для измерения параметров силовых трансформаторов
730 800 тг.
Реестр РК
до 21.10.2018г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
НИИЭМП
Межповерочный интервал
12 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение и область применения прибора КОЭФФИЦИЕНТ:

Микропроцессорный прибор «Коэффициент» в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет измерять для трансформаторов всех схем и групп соединения по ГОСТ 30830 следующие параметры:

    коэффициента трансформации;
    потерь холостого хода на малом напряжении;
    сопротивление короткого замыкания.

Прибор может использоваться в качестве двух гальванически развязанных вольтметров или вольтметра и амперметра.

Прибор предназначен для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, и может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций.

Основные технические характеристики прибора "Коэффициент":

Измеряемая величина Обозначение Диапазон измерения Допускаемая основная погрешность измерения, %
Действующее (среднеквадратическое) значение переменного напряжения (U), В U 25-400  ±[0.5+0.05·(Uk/U-1)]
Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В Uнн1 42-420 ±[0.5+0.05·(Uнн1к/Uнн1-1)]
Uнн2 2-42  ±[0.5+0.05·(Uнн2к/Uнн2-1)]
Коэффициент трансформации (Кт) Кт1 UВ/ Uнн1  ±[0.5+0.05·(Кт1/Кт1н-1)]
Кт2 UВ/ Uнн2  ±[0.5+0.05·(Кт2/Кт2н-1)]
Действующее (среднеквадратическое) значение переменного тока (I), А I0 20-100  ±[2+0.2·(I0k/I0-1)]
I1 2,0-20  ±[0.5+0.05·(I1k/I1-1)]
I2 0,20-2,0  ±[0.5+0.05·(I2k/I2-1)]
I3 0,020-0,20  ±[1+0.2·(I3k/I3-1)]
Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=1,0), Вт P11 I1·UВ  ±[0.5+0.05·(P11k/P11-1)]
P21 I2·UВ  ±[0.5+0.05·(P21k/P21-1)]
P31 I3·UВ  ±[1+0.2·(P31k/P31-1)]
Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=0,5), Вт P12 I1·UВ  ±[1+0.1·(P12k/P12-1)]
P22 I2·UВ   ±[1+0.1·(P22k/P22-1)]
P32 I3·UВ   ±[1+0.1·(P32k/P32-1)]
Сопротивление короткого замыкания (Zкз), Ом Zкз3 UВ/ I3  ±[1+0.1·(Zкз3/Zкз3н-1)]
Zкз2 UВ/ I2  ±[0.5+0.05·(Zкз2/Zкз2н-1)]
Zкз1 UВ/ I1  ±[0.5+0.05·(Zкз1/Zкз1н-1)]
Zкз0 UВ/ I0  ±[2+0.2·(Zкз0/Zкз0н-1)]
Индицируемые результаты ток, напряжение и сопротивление
Напряжение питания фазное 220 В или линейное 380 В
Диапазон рабочих температур от -5 до +40 °С
Масса прибора (без клещей) 5 кг

Измерительные кабели приобретаются отдельно. Цена комплекта измерительных кабелей (4 шт.) зависит от длины.

Комплект поставки КОЭФФИЦИЕНТ

                                                                Наименование          Количество
Прибор                  1
Шнур питания                  1
Документация                  1
Преобразователь тока (токовые клещи) с руководством по эксплуатации                   1
Сборник схем подключения                  1

Дополнительная комплектация КОЭФФИЦИЕНТ

  Измерительный кабель 10 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
     Измерительный кабель 10 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 15 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 15 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 2 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 2 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 5 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 5 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
