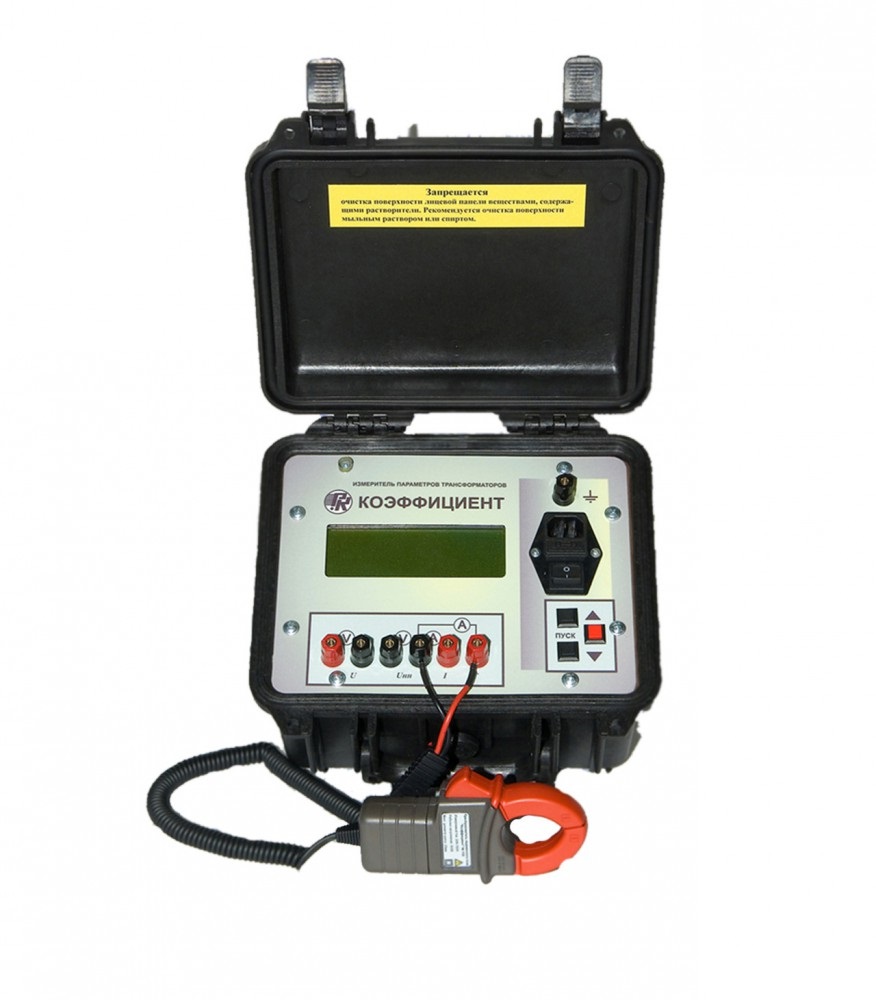

Коэффициент-Север — прибор для измерения параметров силовых трансформаторов (северное исполнение)

Коэффициент-Север — прибор для измерения параметров силовых трансформаторов (северное исполнение)

Коэффициент-Север — прибор для измерения параметров силовых трансформаторов (северное исполнение)
Реестр РК
до 21.10.2018г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
НИИЭМП
Межповерочный интервал
12 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Описание прибора для измерения параметров силовых трансформаторов Коэффициент:

Микропроцессорный прибор «Коэффициент» в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет измерять для трансформаторов всех схем и групп соединения по ГОСТ 30830 следующие параметры:

    Коэффициента трансформации;
    Потерь холостого хода на малом напряжении;
    Сопротивление короткого замыкания.

Прибор может использоваться в качестве двух гальванически развязанных вольтметров или вольтметра и амперметра.

Прибор предназначен для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, и может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций.

Выпускается в двух вариантах исполнения:

    Стандартное (диапазон рабочих температур от 5˚C до 40˚C)
    Северное (диапазон рабочих температур от минус 20˚C до 45˚C). Прибор обладает улучшенной конструкцией и влаго-защищенностью

Технические характеристики прибора для измерения параметров силовых трансформаторов Коэффициент:


Измеряемая величина Обозначение Диапазон измерения Допускаемая основная погрешность измерения, %
Действующее (среднеквадратическое) значение переменного напряжения (U), В U 25-400  ±[0.5+0.05·(Uk/U-1)]
Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В Uнн1 42-420 ±[0.5+0.05·(Uнн1к/Uнн1-1)]
Uнн2 2-42  ±[0.5+0.05·(Uнн2к/Uнн2-1)]
Коэффициент трансформации (Кт) Кт1 UВ/ Uнн1  ±[0.5+0.05·(Кт1/Кт1н-1)]
Кт2 UВ/ Uнн2  ±[0.5+0.05·(Кт2/Кт2н-1)]
Действующее (среднеквадратическое) значение переменного тока (I), А I0 20-100  ±[2+0.2·(I0k/I0-1)]
I1 2,0-20  ±[0.5+0.05·(I1k/I1-1)]
I2 0,20-2,0  ±[0.5+0.05·(I2k/I2-1)]
I3 0,020-0,20  ±[1+0.2·(I3k/I3-1)]
Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=1,0), Вт P11 I1·UВ  ±[0.5+0.05·(P11k/P11-1)]
P21 I2·UВ  ±[0.5+0.05·(P21k/P21-1)]
P31 I3·UВ  ±[1+0.2·(P31k/P31-1)]
Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=0,5), Вт P12 I1·UВ  ±[1+0.1·(P12k/P12-1)]
P22 I2·UВ   ±[1+0.1·(P22k/P22-1)]
P32 I3·UВ   ±[1+0.1·(P32k/P32-1)]
Сопротивление короткого замыкания (Zкз), Ом Zкз3 UВ/ I3  ±[1+0.1·(Zкз3/Zкз3н-1)]
Zкз2 UВ/ I2  ±[0.5+0.05·(Zкз2/Zкз2н-1)]
Zкз1 UВ/ I1  ±[0.5+0.05·(Zкз1/Zкз1н-1)]
Zкз0 UВ/ I0  ±[2+0.2·(Zкз0/Zкз0н-1)]
Индицируемые результаты ток, напряжение и сопротивление
Напряжение питания фазное 220 В или линейное 380 В
Диапазон рабочих температур от -5 до +40 °С
Масса прибора (без клещей) 5 кг

                                                           Варианты исполнения входных разъёмов

Входной разъем

Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов.

Входной разъем

Вариант 2. Изолированные разъёмы повышают безопасность проведения работ.

Комплект поставки Коэффициент

Наименование Количество
Прибор Коэффициент 1
Шнур питания 1
Документация 1
Преобразователь тока (Токовые клещи) с руководством по эксплуатации 1
Сборник схем подключения 1

Обращаем Ваше внимание, что измерительные кабели к прибору поставляются по дополнительному заказу за отдельную плату.

Для корректной работы с прибором Вам необходимо выбрать один из комплектов измерительных кабелей.


Дополнительная комплектация Коэффициент

  Измерительный кабель 10 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
     Измерительный кабель 10 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 15 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 15 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 2 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 2 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 5 м (изоляция из ПВХ)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
      Измерительный кабель 5 м (изоляция из силикона)*, для КОЭФФИЦИЕНТ (комплект из 4 кабелей)
