ИКВ-04 Комплекс безразборного контроля высоковольтных выключателей

ИКВ-04 Комплекс безразборного контроля высоковольтных выключателей

Гарантия
13 мес. Гарантия на ИКВ-04 на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.
  • Описание
  • Характеристики
  • Комплектация

Комплекс ИКВ-04 предназначен для безразборного контроля вакуумных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

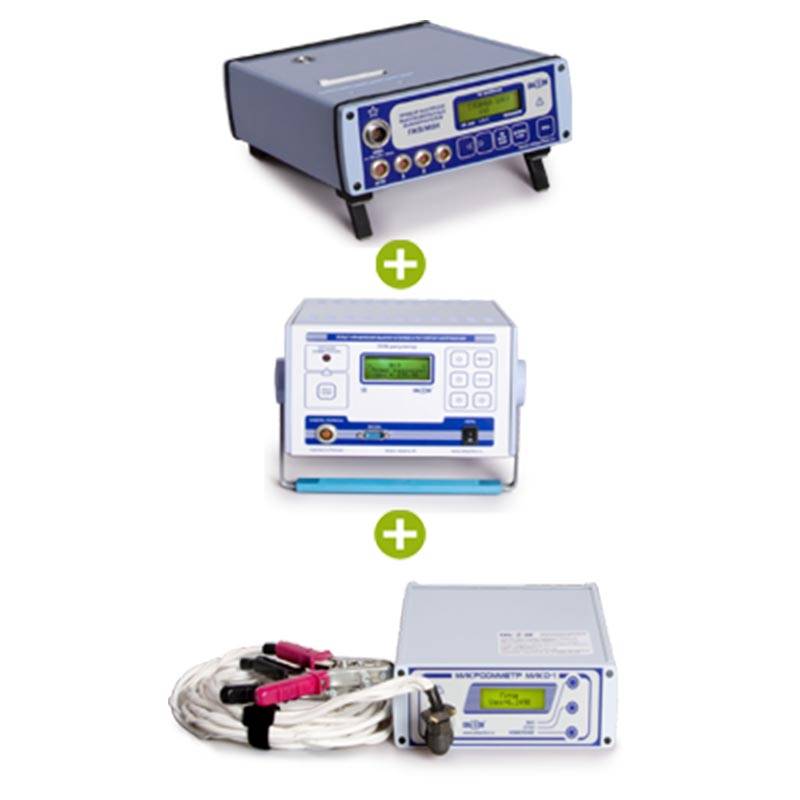

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик вакуумных высоковольтных выключателей:

  • функциональный прибор ПКВ/М6Н в облегченной комплектации;
  • пульт управления приводом выключателя постоянного или переменного тока ПУВ-10;
  • микроомметр МИКО-1.

Комплекс позволяет проводит:

  • контроль временных характеристик вакуумных высоковольтных выключателей, отделителей и короткозамыкателей;

  • проверка работоспособности в простых операциях "В" и "О";
  • проверка работоспособности в сложных циклах;

  • измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики

ПКВ/М6Н в облегченной комплектации

                                            Характеристики                  Значение
 Диапазон измерения и регистрации интервалов времени, с  0,002 ÷ 5,2
 Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс  [0,1+0,0001*tx], tx- измеренный интервал времени
 Предел дополнительной погрешности измерения интервалов времени в рабочих диапазонах питающих напряжений и температур не более 0,1 от основной погрешности
 Потребляемая мощность не превышает, Вт 20
 Температурный диапазон эксплуатации,ºС  20 ÷ +45
 Габариты измерительного блока (длина*ширина*высота), мм 213*232*89
 Масса измерительного блока, кг  2,8

МИКО-1

 Диапазон измеряемых сопротивлений Rх, мкОм  0 ÷ 20000
 Предел допускаемой абсолютной основной погрешности измерения, мкОм  ±(1+0,01*Rх), Rх - измеренное значение сопротивления
 Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинами  не превышает одной десятой предела основной погрешности
 Время установления рабочего режима  не более 4 с
 Время измерения  не более 9 с
 Потребляемая мощность в режиме заряда аккумулятора  не более 20 Вт
 Емкости аккумулятора  не менее 100 замеров
 Рабочий ток через измеряемое сопротивление  до 50А
 Температурный диапазон эксплуатации, ºС  -15 ÷ +40
 Габариты измерительного блока (длина*ширина*высота), мм  210*235*75
 Масса измерительного блока, кг  3,6

ПУВ-10

 Диапазон измерения и регистрации интервалов времени, с  0,002 ÷ 5,2
 Входное коммутируемое напряжение питания:
- постоянное, В
- переменное 50 Гц, В
 50÷300
 55÷242
 Выходной ток, А  ~10
 Падение напряжения на внутренних элементах пульта при максимальном токе не более , В  12
 Напряжение и ток через «сухой контакт», В и А  240 и 6
 Дискретность задания временных интервалов, мс  10
 Диапазон программирования времени отключения, включения, с  0 ÷ 1,99
 Диапазон программирования паузы Тп, мс  0 ÷ 99,99
 Диапазон программирования задержки отключения, Т зо мс  0 ÷ 9,99
 Предел абсолютной погрешности задания интервалов времени, мс  ±(2+0,01 Т х )
 Интервал времени между циклами в серии, с  10±2
 Интервал времени между повторными пусками пульта, с  10±2
 Температурный диапазон эксплуатации, ºС  -20 ÷ +35
 Габариты измерительного блока (ширина*длина*высота), мм  200*150*80
 Масса измерительного блока, кг  1,5


Рекомендованная комплектация комплекса ИКВ-04

 Наименование  Примечание  Рекомен- дованная комплектация (шт.)
 Измерительный блок ПКВ/М6Н в облегченной комплектации СКБ015.00.00.000  В стандартной комплектации: прибор и сопроводительная документация, кабель сетевой, кабель дистанционного пуска, кабель датчика, кабель полюсов-3канала (А,В,С),укладочный комплект  1
 Переходник к кабелю питания с выпрямителем до 32А.С вилкой. Длина 2м СКБ010.25.00.000  Подсоединение к сети через евровилку. Температурный диапазон - 25ºС ÷ +40ºС.      -
 Длина 5м СКБ010.25.00.000-01  1
 Длина 10м СКБ010.25.00.000-02  -
 Пульт управления выключателем ПУВ-10  Для управления приводом выключателя (простые операции и сложные циклы).  1
 Прибор МИКО-1 СКБ018.00.00.000  В стандартной комплектации: сопроводительная документация, кабель измерительный с раздельными токовыми и потенциальными проводами (К01), кабель сетевой для заряда аккумулятора в приборе, доп. принадлежности, укладочный комплект.  1
 Кабель измерительный К02 СКБ018.13.00.000  Кабель измерительный с игольчатыми подпружиненными контактами. Применяется при контроле сопротивления сборных и присоединительных шин. Длина 0,8 + 1,8м  1
 Потенциальный пружинный контакт (черный и красный) СКБ023.21.00.000/-01  Для подключения к шпильке ввода к кабелю К01.    2
 Потенциальный штыревой контакт (черный и красный) СКБ023.22.00.000/-01  2
 Поверка прибора ПКВ/М6Н  Поверка приборов группы ПКВ осуществляется только в г.Иркутске  1
 Поверка МИКО-1  -  1
 Анализ графиков приборов ПКВ (5 обращений)  Подробнее на сайте компании  -
 Расширенная гарантия на ПКВ/М6Н  Дополнительно 1 год (общая гарантия составит 25 месяцев)      -
 Расширенная гарантия на ПУВ-10  -
 Расширенная гарантия на МИКО-1  -
 Обучение персонала работе с приборами  Семинар на базе Клиента с выездом специалиста СКБ  -
