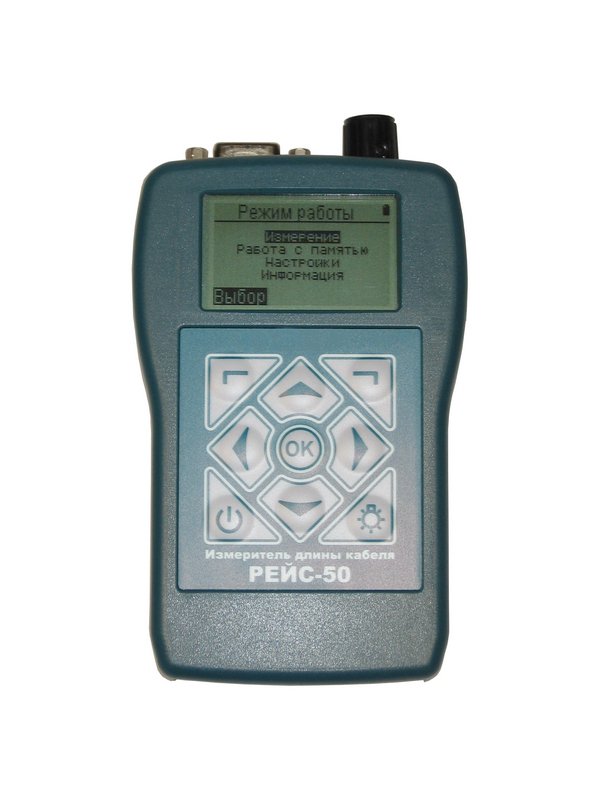

РЕЙС-50 - цифровой измеритель длины кабелей

168 490 тг.
Реестр РК
до 10.04.2017г
Поверка
включена в стоимость
Гарантия
12 мес.
  • Описание
  • Характеристики
  • Комплектация
  • Видео

Назначение прибора РЕЙС-50:

Измеритель длины кабеля РЕЙС-50 это цифровой портативный (карманный) прибор, для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов. При разработке этого прибора наша фирма исходила из принципа максимального упрощения пользования прибором, так как основная категория пользователей этих приборов не являются специалистами - измерителями.

Поэтому в приборе РЕЙС-50 использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений.

РЕЙС-50 - это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR - метод) и прибор, работающий по методу измерения сопротивления проводников (DC - метод).

TDR - метод:

При использовании TDR – метода с прибора в кабель посылается короткий зондирующий импульс, который распространяется по линии со скоростью, сравнимой со скоростью света.

Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (точке подключения прибора).

По времени задержки отраженного импульса относительно зондирующего определяется расстояние до конца кабеля (в автоматическом режиме или в ручном режиме).

По форме отраженного импульса можно определить состояние кабеля в его конце (разомкнут или короткозамкнут).

TDR - метод позволяет измерять длину любого металлического кабеля, у которого есть не менее двух изолированных друг от друга проводников (например 2-х жильный кабель, 3-х жильный, коаксиальный кабель и т.д.). Кабель может быть намотан на барабане, смотан в бухте, развернут, проложен где-либо, подвешен на опорах и т.п.

При TDR - методе для измерения длины кабеля достаточно подключить РЕЙС-50 к кабелю с одного конца. При этом не важно разомкнут или замкнут другой конец кабеля.

Однако TDR - метод нельзя использовать для измерения длины одножильного кабеля (одиночного изолированного проводника).

Разрабатывая прибор РЕЙС-50 было учтено, что часть пользователей могут быть квалифицированными специалистами и захотят провести измерения кабеля более досконально, например проверить правильность результатов режима автоматического измерения длины TDR – методом. Или использовать имеющийся в приборе рефлектометр для других целей, например отыскания повреждений в кабелях.

Для этой цели в приборе РЕЙС-50 кроме автоматического режима измерения длины TDR - методом реализован экспертный (ручной) режим рефлектометра. В ручном режиме прибор РЕЙС-50 работает как обычный цифровой рефлектометр.

DC - метод:

При использовании DC - метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника).

Особенность DC - метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией).

При измерении длины кабеля DC - методом прибор лучше подключать сразу к обоим концам жилы кабеля.

Если в кабеле есть хотя бы две одинаковые изолированные жилы, то можно измерить длину кабеля, подключив прибор к этим жилам с одного конца кабеля. В этом случае нужно обязательно качественно накоротко соединить эти жилы на другом конце кабеля. А для получения длины кабеля измеренное значение нужно поделить на 2.

При измерении длины одиночного изолированного проводника прибор нужно подключать к обоим концам кабеля.

Таким образом, при DC - методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR - методе достаточно доступа только с одного конца.

Основные области применения прибора РЕЙС-50:

    Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении.
    Измерение длины кабелей и проводов при торговле ими.
    Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации.
    Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
    Прокладка сетей кабельного телевидения и компьютерных сетей.
    Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.

Дополнительные области применения прибора РЕЙС-50:

    Отыскание повреждений и неисправностей в парах кабеля и проводниках и их локализация путем измерения расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). Далее, если известна топология прокладки кабеля, то можно достаточно точно отыскать место его повреждения.
    Измерение электрического сопротивления жил кабеля, проводов и различных электрических цепей.
    Прозвонка электрических цепей.

Отличительные особенности прибора РЕЙС-50:

    Максимальная автоматизация измерений
    Минимальные размеры и вес
    Полноценный графический LCD - экран с управляемой подсветкой
    Малое энергопотребление
    Две модификации прибора
    Встроенная память данных и результатов измерений
    Низкая цена.

Технические характеристики прибора РЕЙС-50:

                                             Параметр                       Значения
Максимальная длина измеряемых кабелей до 10000 м (при DC - методе)
до 8000 м (при TDR - методе)
Разрешение по длине не хуже 4 см
Инструментальная погрешность измерения длины TDR-метод:
- не более 1%+1м - в автоматическом режиме,
- не более 0,2% - в ручном режиме.

DC-метод:
- не более 0,1%+1 МЗР
Пределы устанавливаемых или измеряемых коэффициентов укорочения (при TDR - методе) 1,000...7,000
Диапазон измеряемых сопротивлений (при DC - методе) 0 … 10000 Ом
Разрешающая способность измерения сопротивлений (при DC - методе) 0,1 мОм
Измерительный ток (при DC - методе) до 95 мА
Погрешность измерения сопротивления (при DC - методе) 0,1% + 1 МЗР
Учет температуры жил (при DC - методе) Имеется датчик температуры
Сечение жил измеряемых кабелей или проводов (при DC - методе) 0,001 ... 500 кв. мм
Диапазон погонных сопротивлений (при DC - методе) 0,036 ... 17900 Ом/км
Отображение информации LCD дисплей с разрешением 128х64, с подсветкой
Питание 4 батареи ААА
Мощность потребления, не более 0,3 Вт
Диапазон рабочих температур -10...+50 °С
Габаритные размеры 125х80х35 мм
Вес 0,25 кг

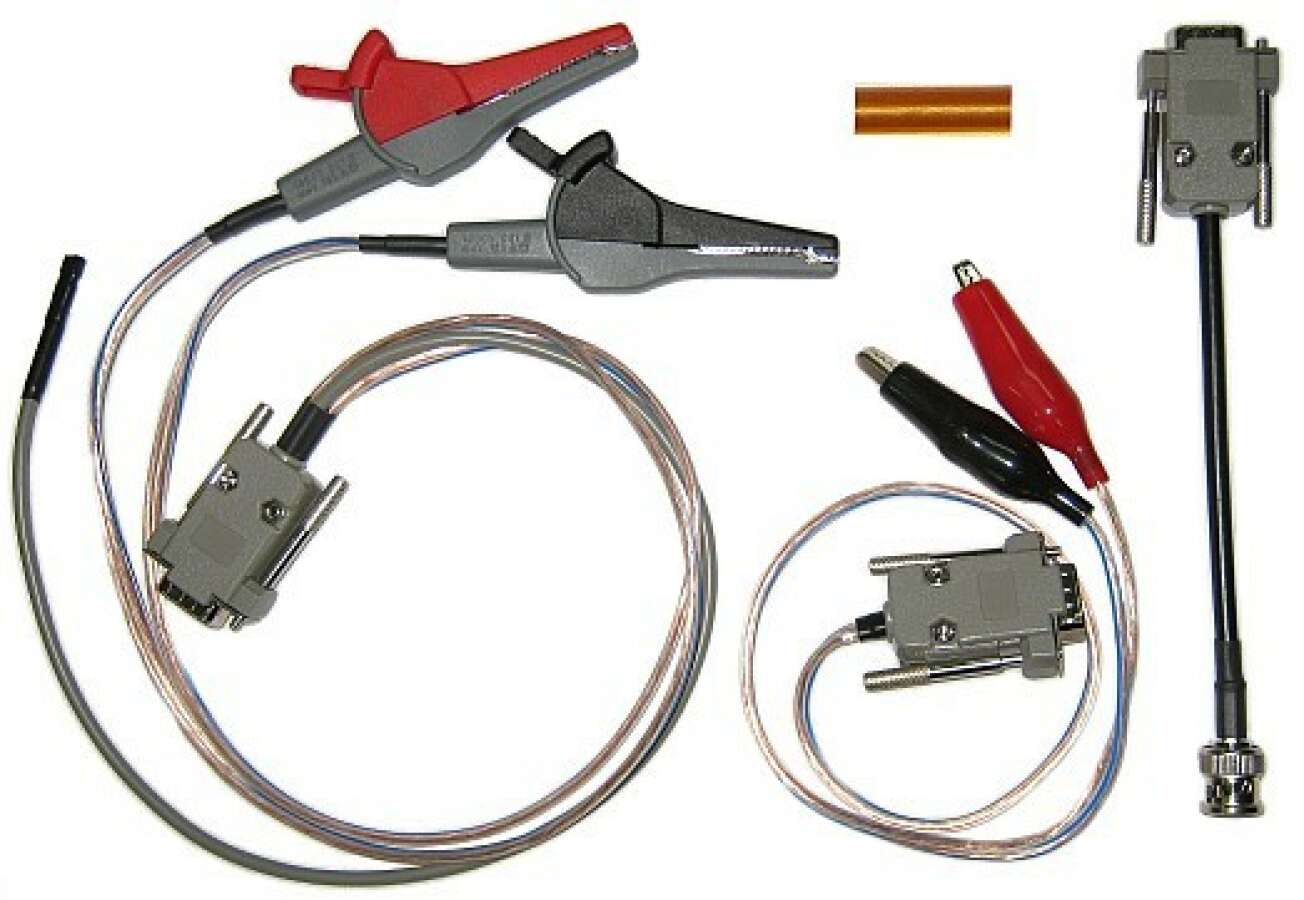

Комплект поставки РЕЙС-50

Наименование Количество
Прибор Рейс-50 1
Кабель присоединительный с датчиком температуры (для DC метода) 1
Элементы питания 4
Кабель присоединительный (для TDR метода) 1
Кабель калибровки 1
Сумка 1
Руководство по эксплуатации 1
Формуляр 1

Дополнительная комплектация РЕЙС-50

  СТЭЛЛ-10, фильтр разделительный
     СТЭЛЛ-20, указатель точки подключения
