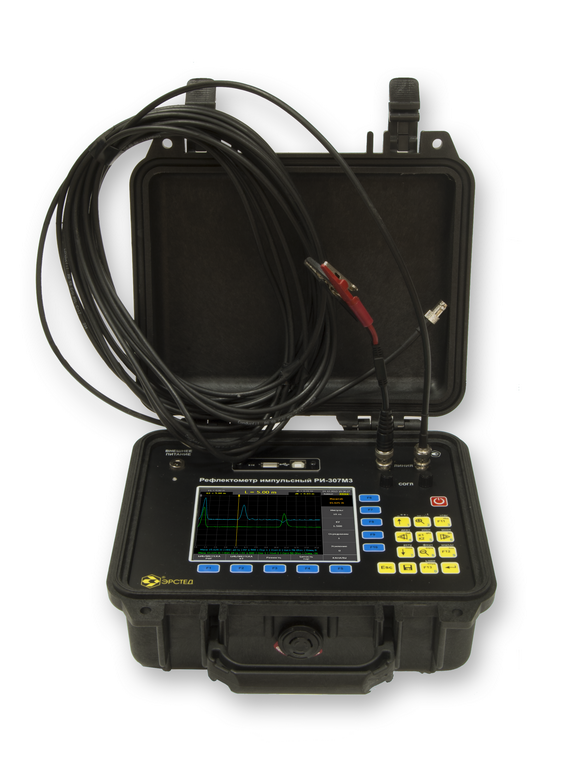

РИ-307М3 «СТРИЖ» — Защищённый высокоточный импульсный рефлектометр

Под заказ
Производитель: ЭРСТЕД
Гарантия: 12 мес.
Реестр РК: до 24.12.2020г.
Межповерочный интервал: 24 мес.
Цена по запросу

Назначение рефлектометра РИ-307М3:

Рефлектометр РИ-307М3 – это эффективный высокоточный двухканальный полевой рефлектометр специально предназначенный для выполнения измерений в системах ОДК (оперативного дистанционного контроля). Система ОДК базируется на измерении электрической проводимости теплоизоляционного слоя, которая меняется при изменении влажности. Для поиска мест повреждения (увлажнение ППУ изоляции, обрывы сигнальных проводников) применяются методы и приборы, основанные на импульсной рефлектометрии. Достоинствами метода импульсной рефлектометрии является его применимость для широкого диапазона увлажнения изоляции и возможность поиска обрывов сигнальных проводников в нескольких местах.

Описание рефлектометра РИ-307М3:

РИ-307М3 – глубокая оптимизация программного обеспечения и измерительного тракта стандартного рефлектометра РИ-307 для применений с повышенными требованиями к классу точности (например в сетях CATV, системах ОДК теплосетей и пр.).

Рефлектометр РИ-307М3 создан с учетом пожеланий и рекомендаций эксплуатирующих организаций (Ассоциация производителей и потребителей трубопроводов с индустриальной полимерной изоляцией).

Рефлектометр РИ-307М3 позволяет с низкой инструментальной погрешностью (до 3 см) определять следующие основные повреждения в кабельных сетях:

  • Место обрыва;
  • Место короткого замыкания;
  • Место дефектной пайки;
  • Места установки усилителей;
  • Наличие и место установки ответвителей;
  • Замокшие участки или участки с повышенной влажностью.

Для повышения эффективности измерений  в ближней зоне введены два дополнительных диапазона - 15 м и 30 м.

Рефлектометр РИ-307М3 позволяет с высокой точностью определять следующие основные повреждения в теплосетях оснащенных системой ОДК:

  • Место обрыва сигнального или транзитного проводников;
  • Место короткого замыкания сигнального или транзитного проводников на трубу;
  • Место намокания ППУ изоляции.

Требования к рефлектометрам для систем ОДК:

Поиск повреждений в системах оперативного дистанционного контроля (ОДК) предъявляет особые повышенные требования к измерительным возможностям рефлектометра. Универсальные рефлектометры, предназначенные для измерения на кабелях связи и энергетики, в основном не удовлетворяют этим требованиям в полной мере ни по классу точности, ни по сервисным функциям. Какие же эти требования?

Прибор должен обеспечивать достаточную полосу пропускания

Теплотрасса, в отличие от кабельной трассы, изначально неоднородна, так как трубы имеют разное волновое сопротивление и отражений от стыков даже при идеальном монтаже избежать сложно. Каждый стык виден на рефлектограмме как всплеск, степень «размытости» которого зависит как от частотных характеристик трассы, так и от качества приемного тракта прибора. Размытые отклики от стыков в значительной степени затрудняют интерпретацию рефлектограмм, так как стыки находятся физически близко, и их «размытые» отклики могут накладываться как друг на друга, так и на отклики от повреждений. Размывание отраженного сигнала связано с полосой пропускания каждой из компонент системы «Прибор – Кабели подключения – Теплотрасса». Таким образом, для обеспечения наилучшего качества измерений и высокой степени детализации рефлектограмм необходимо:

  • использовать приборы с достаточной полосой пропускания;
  • исключить из системы кабели, резко отличающиеся от параметров системы ОДК по волновому сопротивлению и погонному затуханию (например, кабель NYM);
  • обеспечить качественный монтаж стыков и, по возможности, контролировать волновое сопротивление труб на этапе монтажа для исключения труб, заведомо не удовлетворяющих требованиям ГОСТ 30732-2006.

Недостаточная полоса пропускания любой из этих компонент ведет к потере качества получаемой рефлектограммы. Если же полоса пропускания и разрешающая способность приемного тракта рефлектометра недостаточна, то даже при обеспечении приемлемой полосы пропускания самой трассы (качественный монтаж стыков и подключение оборудования высокочастотным коаксиальным кабелем), результирующая рефлектограмма останется «смазанной».

Рефлектометр должен обеспечивать возможность измерения на коротких участках и низкую инструментальную погрешность. Идеально рефлектометр должен иметь младший диапазон, соответствующий строительной длине трубы (6 – 11 м), а погрешность порядка нескольких сантиметров. Это позволит:

- На этапе выходного контроля на производстве найти место обрыва или короткого замыкания на трубу проводника ОДК с высокой точностью (несколько сантиметров), что дает возможность не браковать изделие целиком, а устранить дефект локально;

- На этапе монтажа контролировать качество заделки стыков;

- На этапе эксплуатации просматривать трассу подробно, начиная с самого первого участка.

В приборе должно быть предусмотрено два канала измерения

В рефлектометре должно быть предусмотрено два канала измерения, что позволит сравнивать в режиме реального времени рефлектограмму сигнального и транзитного проводников, а также использоваться и для подавления синхронной помехи и учета геометрических особенностей трассы.

Обязательное наличие функции сравнения рефлектограмм

Как уже отмечалось теплотрасса, в отличии от кабельных трасс, даже в момент сдачи в эксплуатацию очень неоднородна (для рефлектометра), и поэтому наилучших результатов в локализации дефектов можно достичь сравнением рефлектограммы полученной в момент сдачи трассы в эксплуатацию и рефлектограммы текущего состояния.

В приборе должны быть функции для архивирования результатов измерений и составления отчетов

Прибор должен иметь возможность сохранять рефлектограммы в энергонезависимой памяти с максимальной детализацией и просматривать их с наложением на текущую рефлектограмму исследуемой трассы. Иметь возможность записи результатов измерений на внешний накопитель для анализа, архивирования и составления отчетов. Во многих случаях была бы полезна функция мгновенного получения копии экрана прибора в каком либо распространенном графическом растровом формате. Такие копии удобно вставлять в отчеты по измерениям. Необходимо обеспечить и простой способ записи рефлектограмм из архива в прибор для сравнительных измерений в полевых условиях.

Обеспечение ударопрочности и пылевлагозащищенности

Условия работы инженеров-измерителей СОДК далеки от лабораторных, поэтому важно обеспечить максимальную защиту дорогостоящего измерительного оборудования.

Особенности рефлектометра РИ-307М3:

  • За счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность приемного тракта до 0.3 нс, что эквивалентно инструментальной погрешности 3 см при КУ=1.5 на шкале расстояний;
  • Введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
  • Обновленная функция Лупы позволяет получать детализацию рефлектограммы 3 см на любом диапазоне по дальности от 15 м до 32 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный «цифровой зум»;
  • Переработка приемного тракта позволила улучшить качество принимаемого сигнала – фронты зондирующих импульсов стали более крутыми, и как следствие повысилась детализация рефлектограмм;
  • Появилась функция прокрутки окна лупы в пределах диапазона;
  • Появилась возможность сравнивать рефлектограммы снятые для разных диапазонов по дальности;
  • Введена функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
  • В качестве опции прибор может быть оснащен функцией оценки волнового сопротивления линии с точностью около 5%, что позволяет контролировать этот параметр на этапе производства труб, а на этапе монтажа трассы позволяет отбраковывать  трубы, волновое сопротивление которых критически отличается от нормы, что, как уже говорилось, вызывает значительные выбросы на стыках, затрудняющие анализ при последующей эксплуатации СОДК;
  • Сохранение положения курсоров при записи рефлектограммы в память;
  • Новая программа для работы с рефлектограммами на ПК.

Технические характеристики рефлектометра РИ-307М3:

Параметр Значение
Дисплей цветной TFT 5,7” (640х480 пикселей)
Диапазон измерения расстояния (временной задержки) от  0  до  32000 м  (от 0 до 320 мкс)
Поддиапазоны измерений 0 – 15,125 м (0 – 0,15125 мкс), 0 – 31,25 м (0 – 0,3125 мкс), 0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 - 250 м (0 – 2,5 мкс); 0 - 500 м (0 -5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс);
Минимальная дискретность рефлектограммы 3 см на всех диапазонах при КУ=1.500
Эффективная частота дискретизации 3.2 ГГц
Диапазон согласованных сопротивлений от 25 Ом до 520 Ом
Длительность зондирующего импульса от 10 нс до 50 мкс
Амплитуда зондирующего импульса около 9.5 В на согласованную нагрузку
Коэффициент усиления не менее 40 дБ
Диапазон установки коэффициента укорочения от 1.000 до 3.000, с шагом 0.001
Время непрерывной работы от аккумуляторной батареи не менее 8 часов, Li-Ion аккумулятор, система быстрой зарядки
Время непрерывной работы через блок питания не ограничено
Габаритные размеры 70х246х124 мм
Диапазон рабочих температур от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей не более 2,5 кг

Комплект поставки РИ-307М3

Наименование Количество
1. Рефлектометр импульсный РИ-307 1
2. Зарядное устройство 1
3. Кабель соединительный 1,5 м 2
4. Руководство по эксплуатации РИ-307М3 1
5. Компакт-диск с программным обеспечением 1
6. Сумка для аксессуаров 1
