ПАРМА УАЧР 12 - УСТРОЙСТВО ЧАСТОТНОЙ РАЗГРУЗКИ

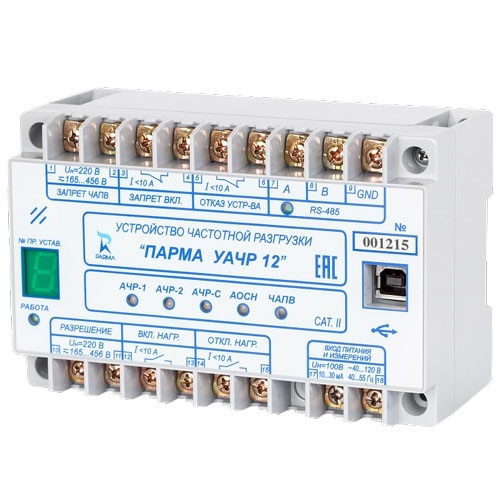

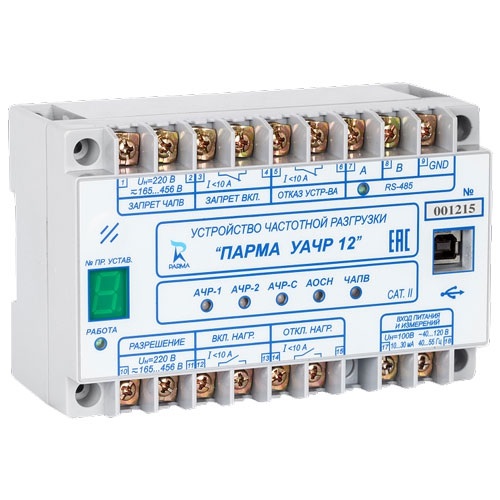

Микропроцессорное устройство автоматической частотной разгрузки ПАРМА УАЧР 12
Назначение
ПАРМА УАЧР 12 может выполнять функции делительной автоматики, использоваться на электростанциях и подстанциях энергосистем, а также как устройство локальной противоаварийной автоматики сетей 0,4 кВ в составе системы автоматического управления нагрузкой.
ПАРМА УАЧР 12 - первое в России микропроцессорное устройство частотной разгрузки, получившее сертификат соответствия требованиям стандарта организации АО «СО ЕЭС» СТО 59012820.29.020.003-2016 «Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Микропроцессорные устройства автоматической частотной разгрузки. Нормы и требования» № NC11.SO.RU.0417.0001.
Одно устройство ПАРМА УАЧР 12 может заменить типовую схему АЧР, выполненную на микроэлектронных или электромеханических реле типа РСГ-11; РЧ-1, РЧ-2 и УРЧ-ЗМ.
Основные функции:
АЧР-1 - быстродействующая частотная разгрузка с возможностью блокирования по скорости снижения частоты
АЧР-2 - частотная разгрузка с возможностью ввода ускорения при снижении напряжения
АЧР-С - дополнительная частотная разгрузка (ДАР), обеспечивает отключение нагрузки с учетом информации о скорости снижения частоты в энергосистеме
АОСН - отключение нагрузки при снижении напряжения, с возможностью контроля скорости снижения напряжения
ЧАПВ - автоматическое повторное включение по частоте и напряжению для восстановления питания ранее отключенных потребителей
• журнал на 234 события
• осциллограф аварийных процессов (семь осциллограмм по 3 с)
• подключение к компьютеру осуществляется через USB-порт или по интерфейсу RS-485
• возможно объединение нескольких устройств в сеть
• протоколы обмена: MODBUS RTU, MODBUS ASCII и МЭК 60870-5-101
Отличительные особенности:
• многофункциональное микропроцессорное устройство по цене электромеханических реле
• простота монтажа, наладки и обслуживания
• стабильность параметров
• надежность функционирования
• легкость интеграции в АСУ ТП
• высокая информативность
• низкая цена
• малые габариты
• большие возможности
Технические характеристики:
Диапазоны измерения и пределы допускаемой погрешности измерения
Измеряемая величина | Диапазон измерения | Пределы допускаемой погрешности измерения |
Действующее значение напряжения: Для исполнения Uн = 100 В Для исполнения Uн = 380 В |
от 40 до 120 В от 114 до 456 В |
± 0,5 % |
Скорость изменения напряжения | до 30 В/с | - |
Частота | от 40,00 до 55,00 Гц | ± 0,02 Гц |
Скорость изменения частоты | до 20 Гц/с | - |
Электрические характеристики дискретных входов и реле
Наименование характеристики | Значение | Примечания |
Дискретные входы | ||
Номинальное напряжение, В | 220 | - |
Максимальное входное напряжение Uмакс, В - Постоянное - Переменное |
644 456 |
- |
Напряжение устойчивого срабатывания, В, не более | 165 | Постоянный ток |
Напряжение устойчивого несрабатывания, В, не менее | 141 | Постоянный ток |
Максимальный входной ток, мА | 15 | Импульсный |
Минимальный входной ток, мА | 10 | Импульсный |
Устойчивость к перегрузке при 120 % от Uмакс | Неограниченно | - |
Реле | ||
Максимальное коммутируемое напряжение, В | 250 | - |
Ток замыкания и удержания, А, не более | 10 | - |
Ток размыкания постоянного напряжения при активно-индуктивной нагрузке, А, не более | 0,15 | С постоянной времени L/R = 40 мс |
Тип контактов выходных реле: – "ВКЛ. НАГРУЗКИ" – "ОТКЛ. НАГР." – "ЗАПРЕТ ВКЛ." – "ОТКАЗ УСТР-ВА" |
Замыкающий Замыкающий Размыкающий Размыкающий |
- |
Характеристики питания
Параметр | Значение |
Рабочий диапазон напряжений, В Для исполнения Uн = 100 В Для исполнения Uн = 380 В |
~30 … 120 ~114 … 456 |
Частота напряжения питания, Гц | от 35 до 55 |
Коэффициент несинусоидальности кривой напряжения, %, не более | 20 |
Потребляемая мощность, Вт, не более Для исполнения Uн = 100 В Для исполнения Uн = 380 В |
5 6 |
Допустимый перерыв питания, с, не более | 0,2 |
Время готовности после включения питания, с, не более | 1 |
Комплект поставки ПАРМА УАЧР 12
Наименование | Количество |
Кабель USB 2.0 A-В для подключения к ПК | 1 |
Компакт-диск с ПО | 1 |
Наклейка пылезащитная "Держать закрытым" | 4 |
Описанием протоколов обмена | 1 |
Руководством по эксплуатации | 1 |
Упаковочная коробка | 1 |
Устройство частотной разгрузки "ПАРМА УАЧР 12" | 1 |
Формуляр РА1.017.000 ФО | 1 |
- Скачать: Руководство по экплуатации
