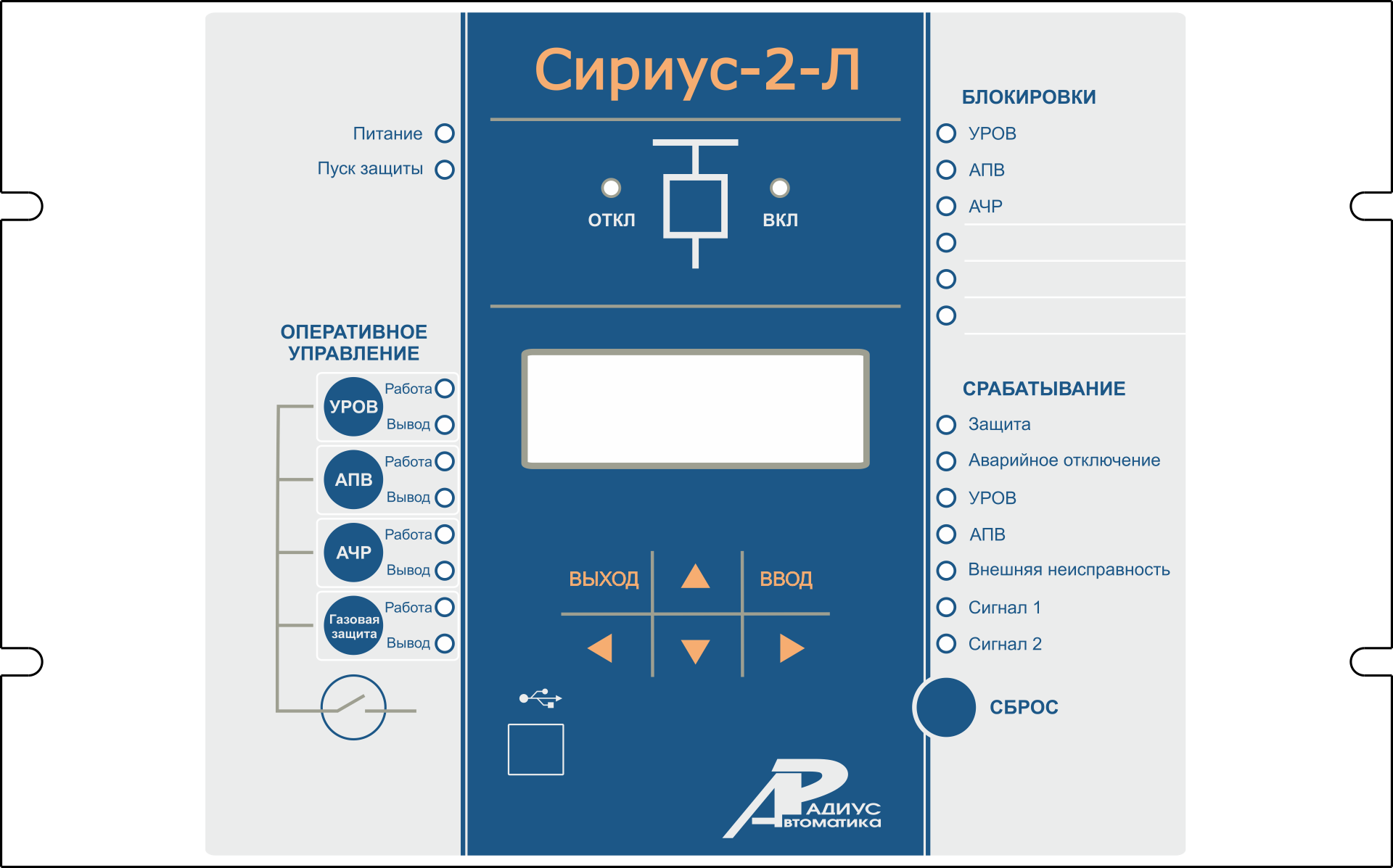

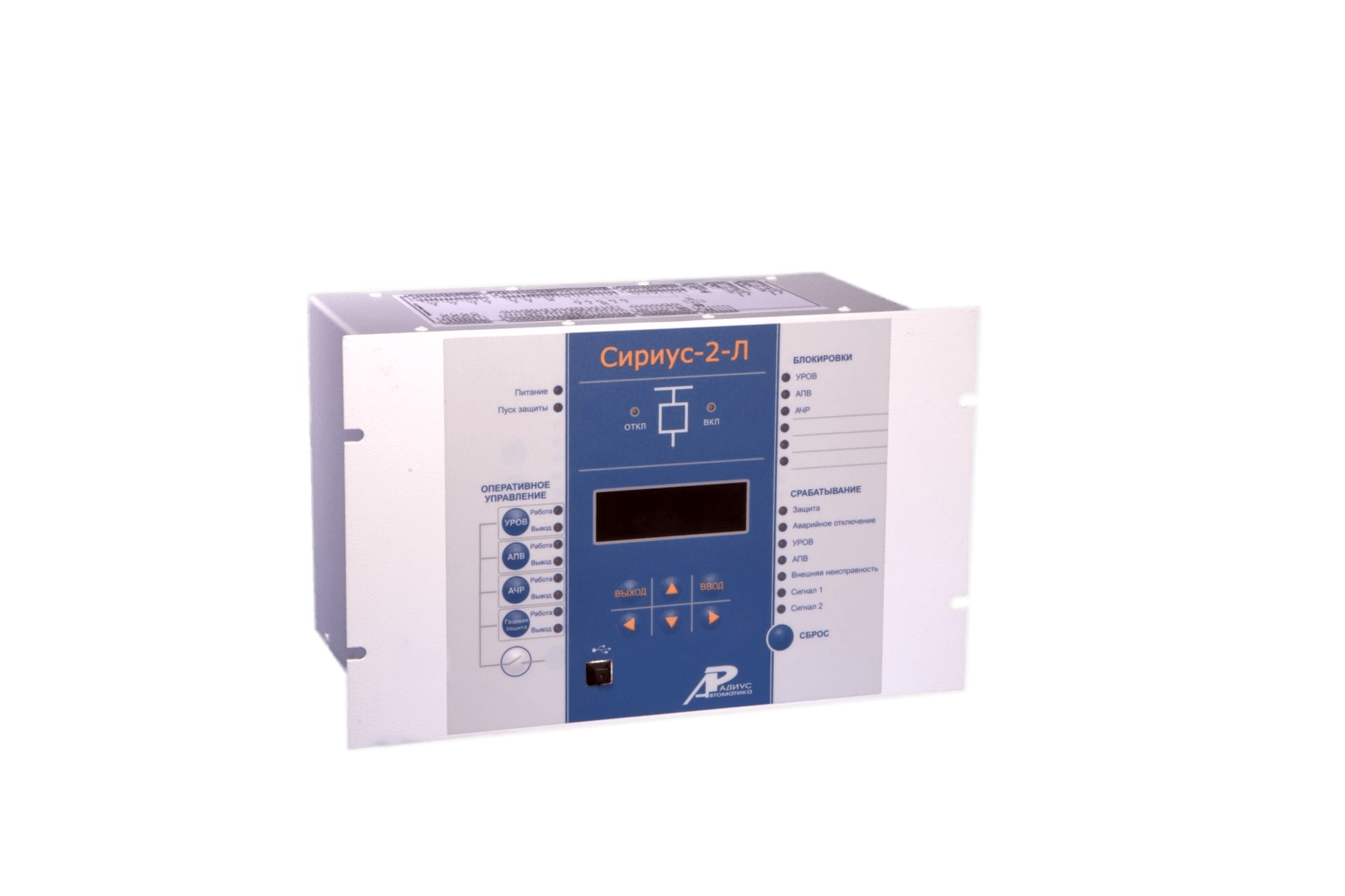

СИРИУС-21-Л
Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.
Устройство Сириус-21-Л устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6–35 кВ. Устройство предназначено для защиты воздушных и кабельных линий, а также трансформаторов, преобразовательных агрегатов и т.д.
Устройство Сириус-21-Л является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве Сириус-21-Л модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве Сириус-21-Л алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство Сириус-21-Л может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).
Устройство СИРИУС-21-Л обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение места повреждения линии (для воздушных линий);
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты, выполняемые устройством СИРИУС-21-Л:
- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
- автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- защита от обрыва фазы питающего фидера (ЗОФ);
- защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
- защита от однофазных замыканий на землю по току основной частоты;
- выдача сигнала пуска МТЗ для организации логической защиты шин.
Функции автоматики, выполняемые устройством СИРИУС-21-Л:
- операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
- возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
- формирование сигнала УРОВ при отказах своего выключателя;
- одно- или двукратное АПВ;
- исполнение внешних сигналов АЧР и ЧАПВ.
Дополнительные сервисные функции:
- определение места повреждения при срабатывании МТЗ;
- фиксация токов в момент аварии;
- дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
- измерение времени срабатывания защиты и отключения выключателя;
- встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени станции или подстанции;
- измерение текущих фазных токов;
- дополнительные реле и светодиоды с функцией, заданной пользователем;
- цифровой осциллограф;
- регистратор событий.
Основные параметры и размеры:
- Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.
- Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме – не более 7 Вт, в режиме срабатывания защит – не более 15 Вт.
- Габаритные размеры устройства не превышают 305×190×215 мм.
- Масса устройства без упаковки не превышает 7 кг.
Примечание:
Полное название устройства состоит из следующих элементов:
Устройство «Сириус-21-Л-tA-nnnB-ss», где
«Сириус-21-Л» – фирменное название устройства,
tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1А – для номинального тока 1 А;
5А – для номинального тока 5 А;
nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
ss – исполнение устройства по третьему интерфейсу линии связи:
И0 – без третьего интерфейса;
И1 – для исполнения с интерфейсом RS485.
Пример записи устройства «Сириус-21-Л» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе:
«Микропроцессорное устройство защиты «Сириус-21-Л-5A-220В-И1» ТУ 3433-002-54933521-2009».
Отличия устройств Сириус-Л и Сириус-21-Л:
Устройства отличаются только порядком нумерации клеммников на задней панели. Более подробную информацию смотрите в Руководстве по эксплуатации.
Комплект поставки СИРИУС-21-Л:
1. Руководство по эксплуатации, паспорт - 1
2. Устройство Сириус-21-Л - 1
