Под заказ

Производитель: Kilovolt Prueftechnik Chemnitz GmbH

Цена по запросу

Оставить заявку

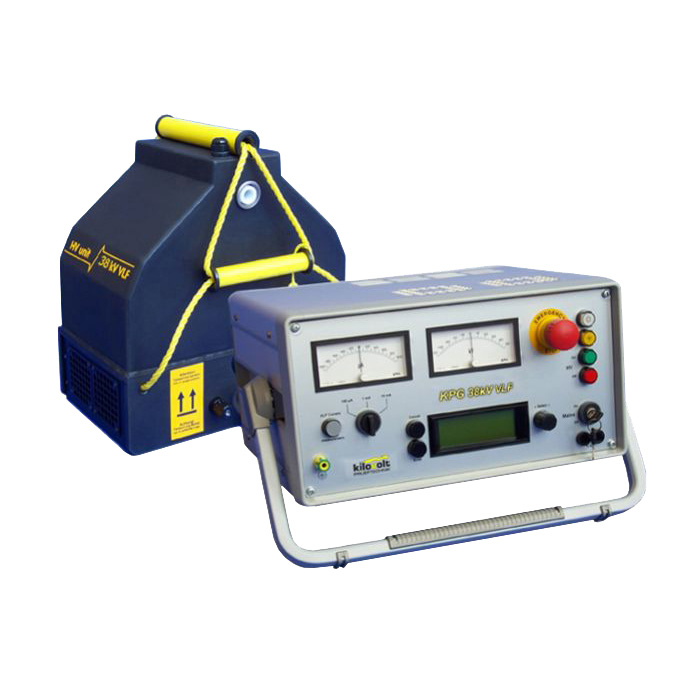

KPG VLF 34 – это высоковольтная установка, генерирующая испытательный сигнал сверхнизкой частоты, предназначенная для испытания кабелей 6,35/11 кВ с изоляцией из сшитого полиэтилена.

Помимо СНЧ-напряжения установка может генерировать постоянное испытательное напряжение величиной до 34 кВ.

Функции

испытание кабелей среднего напряжения с XLPE-, PE-, EPR-, HEPR-, PILS-изоляцией СНЧ-сигналом,
испытание кабелей среднего напряжения с PILS-изоляцией напряжением постоянного тока,
испытание PE- и PVC-оболочек кабелей среднего напряжения.

Особенности

увеличенная максимальная выходная нагрузка при испытаниях стандартным сигналом частотой 0,1 Гц, обеспечивающая испытания кабеля большей длины;
дополнительные частоты испытательного сигнала (0,05 и 0,02 Гц), применение которых увеличивает максимальную выходную нагрузку по сравнению с использованием сигнала стандартной частоты;
встроенная память на 100 часов измерений;
высокая степень безопасности благодаря 2-блочной конструкции и наличию аналогового киловольтметра, подключенного непосредственно к высоковольтному измерительному делителю на выходе и отображающего наличие крайне опасного остаточного заряда после испытания;
надежность конструкции высоковольтного блока, которая обеспечивается применением масляной изоляции; преимуществом высоковольтного блока с масляной изоляцией является возможность замены отдельных компонентов в случае их повреждения, что невозможно при повреждении твердотельного высоковольтного блока.

Технические характеристики

Выходное напряжение СНЧ	От 0 до 24 кВ скз /34 кВ пик. (0,1; 0,05; 0,02 Гц)
Выходное постоянное напряжение	От -34 до 34 кВ
Максимальная выходная нагрузка	5,0 мкФ при 24 кВ скз, 0,1 Гц (примерно 20 км кабеля)*
	6,8 мкФ при 18 кВ скз, 0,1 Гц (примерно 27 км кабеля)*
	15 мкФ при 24 кВ скз, 0,02 Гц (примерно 60 км кабеля)*
Ток отключения (в режиме постоянного напряжения)	10 мА
Разряд	Встроенное автоматическое разрядное устройство
Измерение напряжения	От -40 до 40 кВ, погрешность измерения ±1 %
Измерение тока	От -100 до 100 мкА, от -1 до 1 мА, от -10 до 10 мА
Питание	230 В (±10 %), 10 А , 50/60 Гц
Интерфейс	USB
Рабочие условия	От -20 до +45 °С
Вес	38 кг высоковольтный блок, 17 кг блок управления
Габаритные размеры	40x24x41 см высоковольтный блок, 37x20x34 см блок управления

Комплектация

функциональный блок,
защитная сумка,
высоковольтный блок,
высоковольтный соединительный кабель (экранированный), 5 метров,
соединительный кабель между функциональным блоком и высоковольтным блоком (не отсоединяемый от функционального блока), 3 метра,
сетевой кабель (не отсоединяемый от функционального блока), 3 метра,
соединительный кабель между функциональным блоком и защитным заземлением,
соединительный кабель между высоковольтным блоком и станционным заземлением,
комплект для обслуживания,
руководство по эксплуатации.
