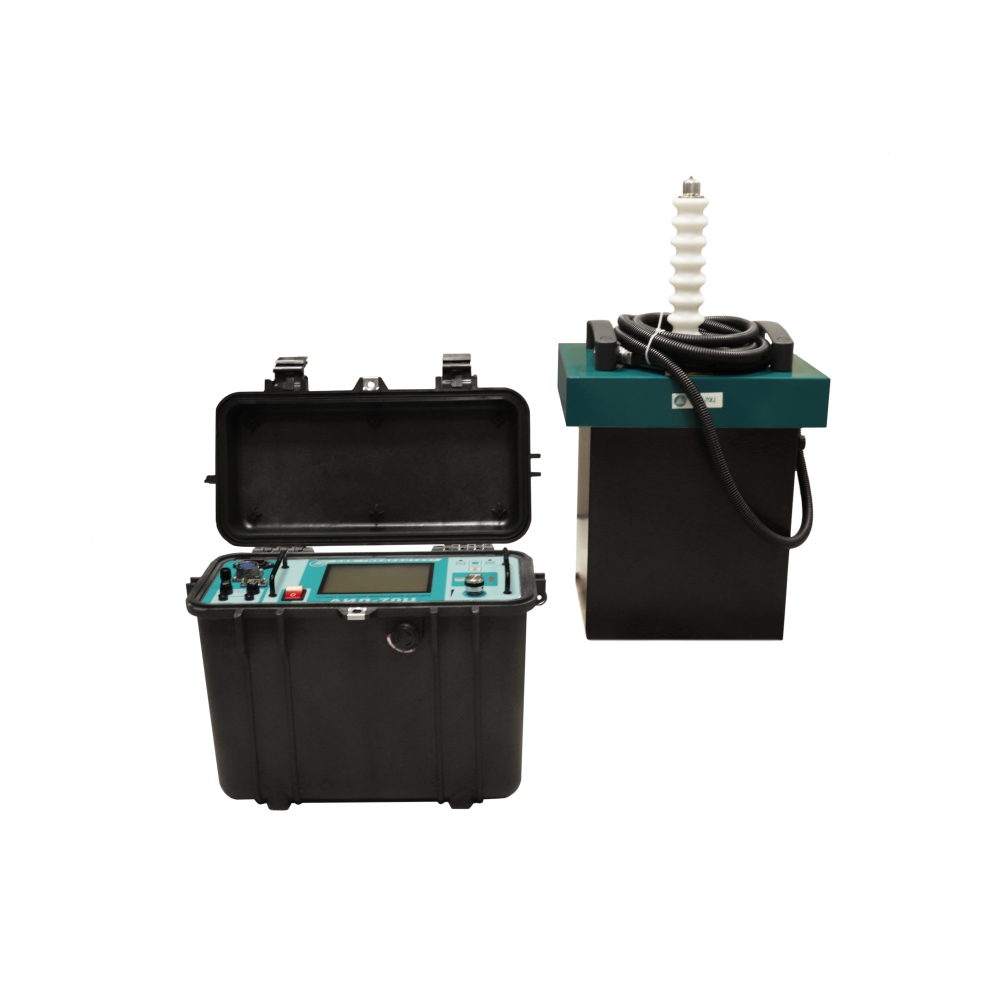

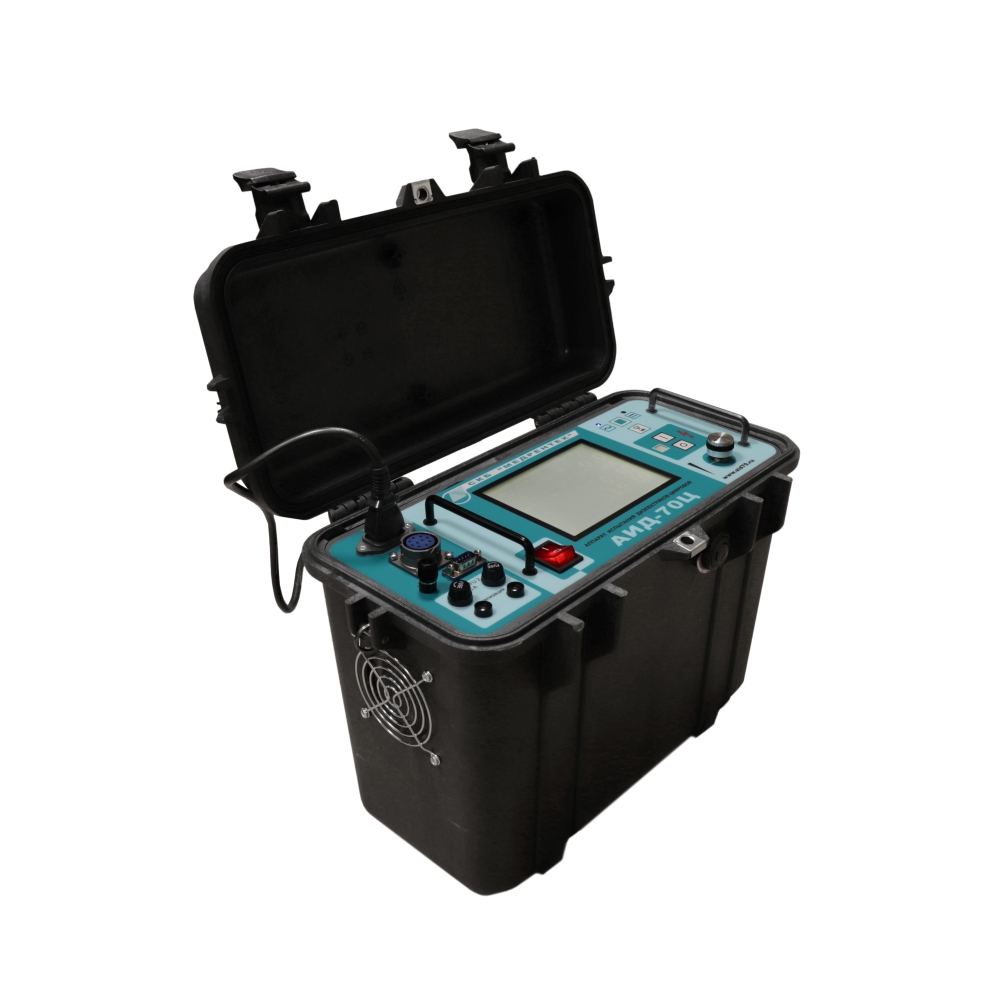

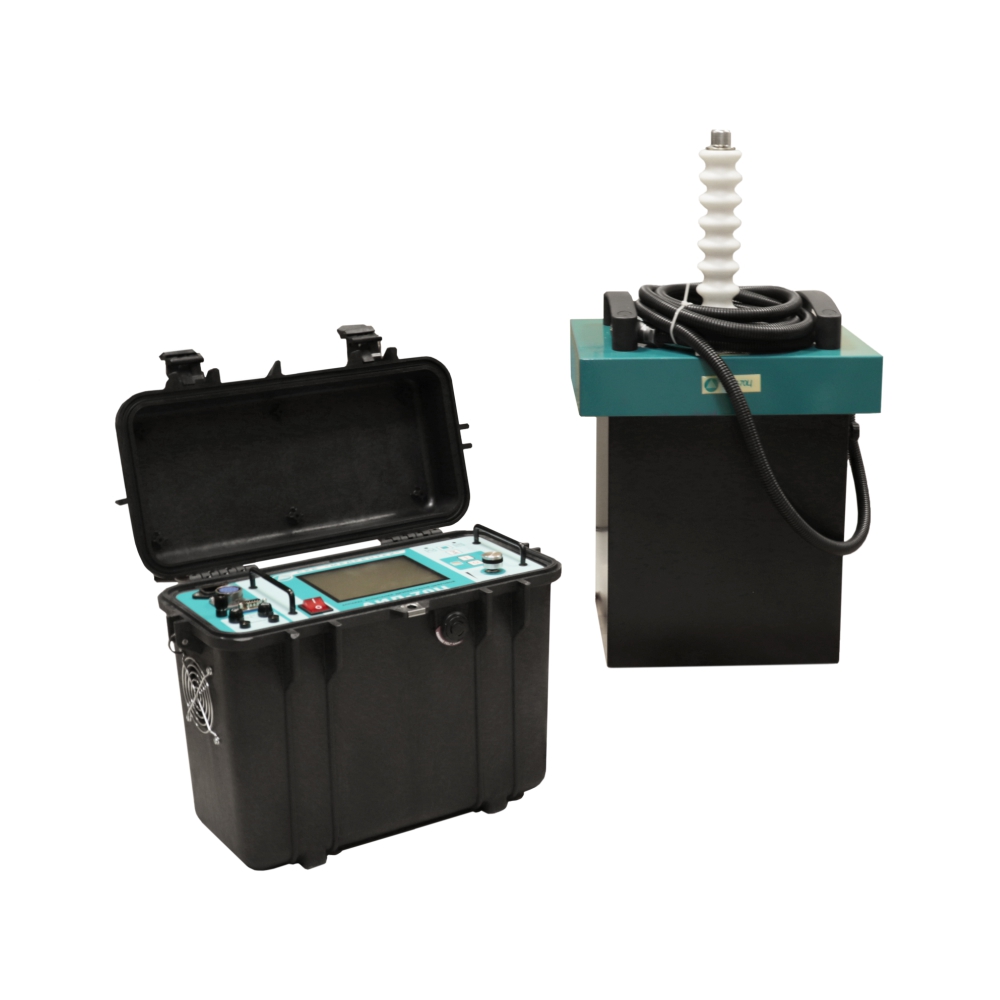

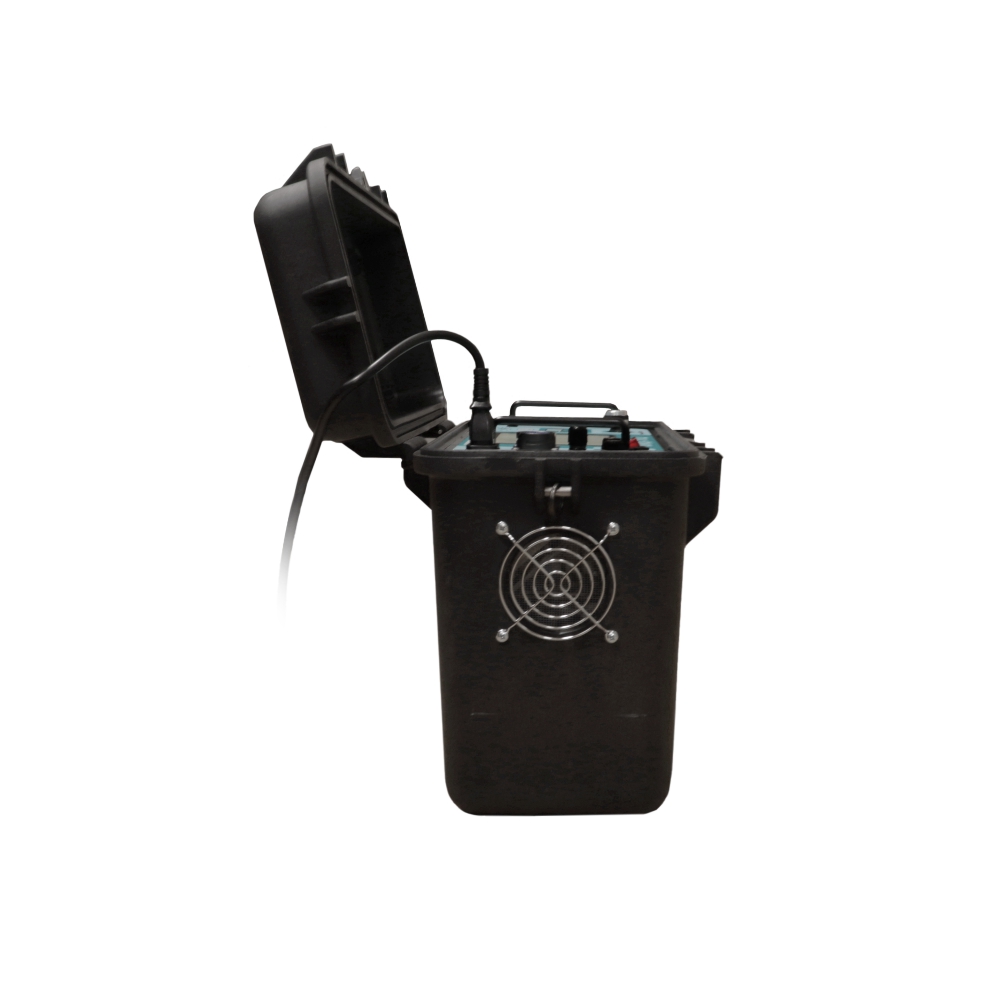

АИД-70Ц - аппарат испытания диэлектриков цифровой

Под заказ
Производитель: МЕДРЕНТЕХ
Гарантия: 12 мес.
Реестр РК: до 29.10.2023г.
Межповерочный интервал: 12 мес.
Цена с НДС:1 800 000 тг.

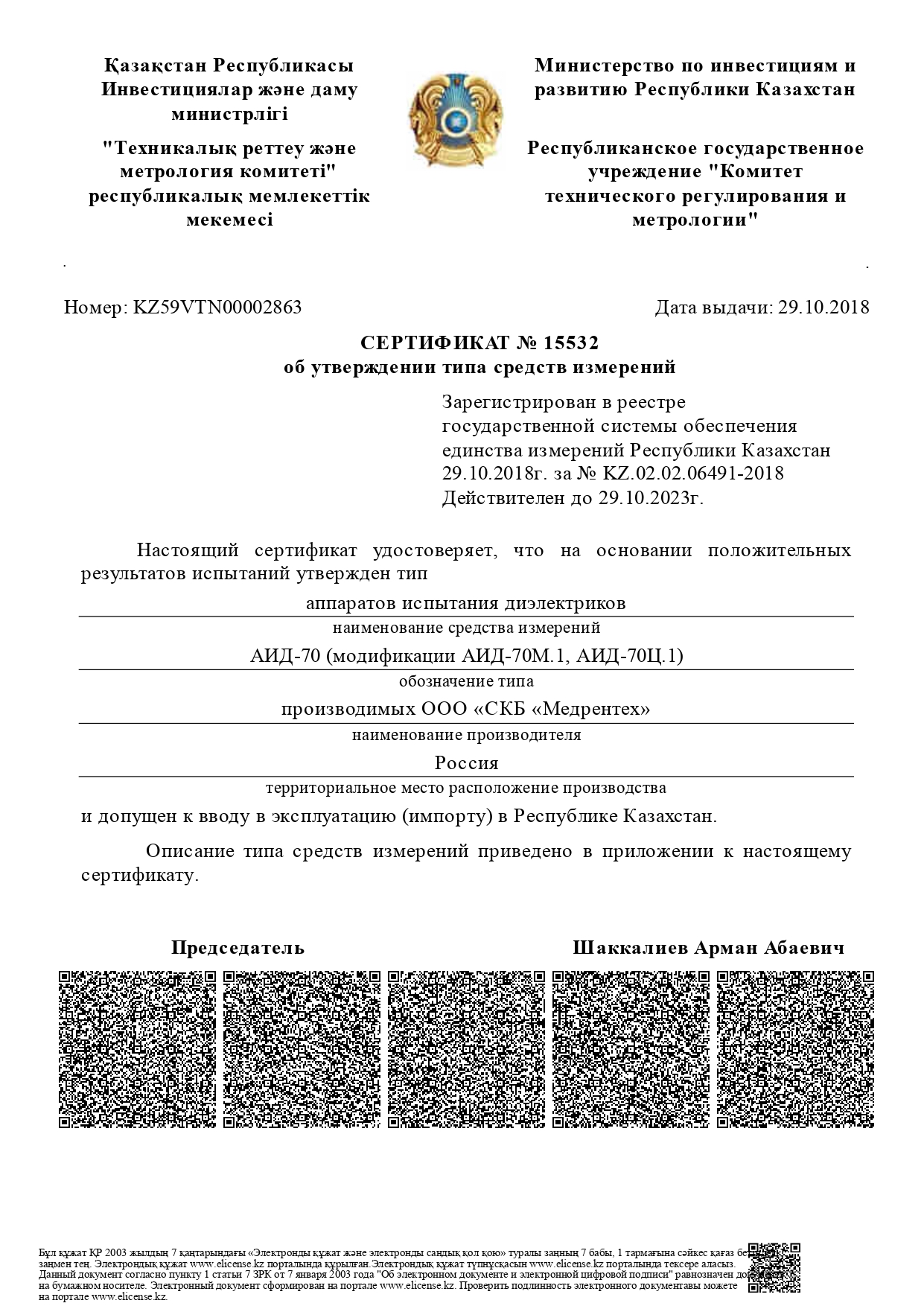

Доводим до Вашего сведения, что аппараты испытания диэлектриков АИД-70М и АИД-70Ц внесены в реестр средств измерений РК и выпускаются для реализации на территории Республики Казахстан в следующих модификациях: АИД-70М.1 и АИД-70Ц.1. В связи с тем, что Российская поверка не будет признаваться на территории РК, поверка данных аппаратов будет проводиться только на территории Республики Казахстан в аккредитованных лабораториях. Будьте осторожны при рассмотрении предложений с более низкими ценами, малозначительная экономия может привести к покупке аппаратуры с низкими эксплуатационными свойствами, сомнительным качеством изготовления и не внесенным в реестр СИ РК.  Гарантия на АИД-70М.1 и АИД-70Ц.1 распространяется только при покупке у официальных дилеров на территории РК.

Назначение аппарата АИД-70Ц:

Аппарат АИД-70Ц предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и устройств, работающих в составе электрических установок высокого напряжения. АИД-70 Ц может использоваться как источник высокого напряжения переменного и постоянного тока.

Аналоговым прототипом аппарата является успешно выпускаемый в течение нескольких лет АИД-70М, зарекомендовавший себя как надежный и неприхотливый аппарат для высоковольтных испытания и генерирования напряжения.

Применяемая в аппарате микропроцессорная система обработки сигналов и управления силовой частью позволила повысить точность измерения и наделитьАИД-70 Ц новыми функциями для удобства работы с аппаратом.

В АИД-70Ц используется двухконтурная система стабилизации, позволяющая повысить точность поддержания напряжения на заданном уровне и исключить возможные колебания. Это стало возможным благодаря раздельному отслеживанию колебаний напряжения электропитания и напряжения, связанного с изменением тока нагрузки. Система управления отслеживает возможные изменения и оптимизирует сигнал управления автотрансформатором.

Особенности аппарата АИД-70Ц, отличающие его от предлагаемой на рынке аппаратуры подобного назначения:
    встроенная память, позволяющая записывать параметры пяти наиболее часто проводимых видов испытаний(изоляторы, разрядники, выключатели, кабели 6,3 кВ, кабели 10 кВ и т.п.) возможность выбора между ручным и автоматическим режимом работы. Последний предусматривает задание оператором величины испытательного напряжения с шагом 1 кВ, скорости подъема испытательного напряжения, напряжения и тока срабатывания защиты, времени проведения испытания. вывод всей необходимой информации о параметрах и результатах испытаний на жидкокристаллическую панель возможность вывода протокола испытаний на печать пульт аппарата выполнен в ударопрочном герметичном пластиковом корпусе с удобной лямкой для транспортировки.

На сегодняшний день аппарат АИД-70Ц является наиболее современным и функционально насыщенным аппаратом для испытания изоляции и генерирования высокого напряжения.

  • Аппарат обеспечивает на выходе регулирование напряжения постоянного тока отрицательной полярности (амплитудное значение) в диапазоне от 2 до 70 кВ с шагом 0,3 кВ.
  • Аппарат обеспечивает на выходе регулирование напряжения переменного тока (действующее значение) в диапазоне от 2 до 50 кВ с шагом 0,2 кВ.
  • Допускаемая относительная погрешность измерения напряжения в диапазоне: – от 10 до 70 кВ постоянного напряжения не превышает ± 3 %; – от 10 до 50 кВ переменного напряжения не превышает ± 3 %.
  • Минимальное выходное напряжение аппарата (1 ± 1) кВ. Его величина определяется конструктивными особенностями автотрансформатора, установленного в пульте управления.
  • Амплитуда пульсации испытательного напряжения постоянного тока не более 3 %.
  • Коэффициент несинусоидальности испытательного напряжения переменного тока не более 5 %.
  • Максимальный рабочий постоянный ток аппарата (амплитудное значение): – в диапазоне напряжений от 2 до 60 кВ 10 мА; – в диапазоне напряжений от 60 до 70 кВ 5 мА.
  • Измерение силы постоянного тока проводится на основном диапазоне измерения 1-10 мА с шагом 0,1 мА, на дополнительном диапазоне измерения 0,1-1 мА с шагом 0,01 мА.
  • Максимальная выходная мощность аппарата 0,6 кВ·А.
  • Максимальное время работы аппарата в режиме постоянного тока 10 мин.
  • Минимальное время выключенного состояния аппарата 5 мин.
  • Максимальный рабочий переменный ток аппарата (действующее значение): – в диапазоне от 2 до 40 кВ 50 мА. – в диапазоне от 40 до 50 кВ 20 мА.
  • Измерение силы переменного тока проводится на основном диапазоне измерения 5-50 мА с шагом 0,1 мА, на дополнительном диапазоне измерения 0,5-5 мА с шагом 0,01 мА.
  • Максимальное время работы аппарата в режиме переменного тока составляет: – при мощности, подаваемой в нагрузку, от 1,8 до 2,0 кВт 1 мин; – при мощности, подаваемой в нагрузку, от 1,5 до 1,8 кВт 5 мин; – при мощности, подаваемой в нагрузку, от 1,0 до 1,5 кВт 10 мин; – при мощности, подаваемой в нагрузку до 1,0 кВт 1 ч. Минимальное время выключенного состояния аппарата 5 мин.
  • Допускаемая приведенная погрешность при измерении силы тока не превышает – на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА ± 5 %; – на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА ± 5 %.
  • Максимальная активная мощность, потребляемая аппаратом из питающей сети, не более 2,2 кВт.
  • Аппарат имеет устройство защиты, отключающее высокое напряжение при достижении на выходе: – напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ; – напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ; – силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА; – силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА;
  • Габаритные размеры составных частей аппарата, не более – пульт управления 415х220х345 мм; – генератор высоковольтный 335х285х630 мм. Масса составных частей аппарата, не более – пульт управления 16 кг; – генератор высоковольтный 38 кг.
  • Средний срок службы аппарата не менее 6 лет.
  • Аппарат обеспечивает на выходе регулирование напряжения постоянного тока отрицательной полярности (амплитудное значение) в диапазоне от 2 до 70 кВ с шагом 0,3 кВ.
  • Аппарат обеспечивает на выходе регулирование напряжения переменного тока (действующее значение) в диапазоне от 2 до 50 кВ с шагом 0,2 кВ.
  • Допускаемая относительная погрешность измерения напряжения в диапазоне: – от 10 до 70 кВ постоянного напряжения не превышает ± 3 %; – от 10 до 50 кВ переменного напряжения не превышает ± 3 %.
  • Минимальное выходное напряжение аппарата (1 ± 1) кВ. Его величина определяется конструктивными особенностями автотрансформатора, установленного в пульте управления.
  • Амплитуда пульсации испытательного напряжения постоянного тока не более 3 %.
  • Коэффициент несинусоидальности испытательного напряжения переменного тока не более 5 %.
  • Максимальный рабочий постоянный ток аппарата (амплитудное значение): – в диапазоне напряжений от 2 до 60 кВ 10 мА; – в диапазоне напряжений от 60 до 70 кВ 5 мА.
  • Измерение силы постоянного тока проводится на основном диапазоне измерения 1-10 мА с шагом 0,1 мА, на дополнительном диапазоне измерения 0,1-1 мА с шагом 0,01 мА.
  • Максимальная выходная мощность аппарата 0,6 кВ·А.
  • Максимальное время работы аппарата в режиме постоянного тока 10 мин.
  • Минимальное время выключенного состояния аппарата 5 мин.
  • Максимальный рабочий переменный ток аппарата (действующее значение): – в диапазоне от 2 до 40 кВ 50 мА. – в диапазоне от 40 до 50 кВ 20 мА.
  • Измерение силы переменного тока проводится на основном диапазоне измерения 5-50 мА с шагом 0,1 мА, на дополнительном диапазоне измерения 0,5-5 мА с шагом 0,01 мА.
  • Максимальное время работы аппарата в режиме переменного тока составляет: – при мощности, подаваемой в нагрузку, от 1,8 до 2,0 кВт 1 мин; – при мощности, подаваемой в нагрузку, от 1,5 до 1,8 кВт 5 мин; – при мощности, подаваемой в нагрузку, от 1,0 до 1,5 кВт 10 мин; – при мощности, подаваемой в нагрузку до 1,0 кВт 1 ч. Минимальное время выключенного состояния аппарата 5 мин.
  • Допускаемая приведенная погрешность при измерении силы тока не превышает – на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА ± 5 %; – на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА ± 5 %.
  • Максимальная активная мощность, потребляемая аппаратом из питающей сети, не более 2,2 кВт.
  • Аппарат имеет устройство защиты, отключающее высокое напряжение при достижении на выходе: – напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ; – напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ; – силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА; – силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА;
  • Габаритные размеры составных частей аппарата, не более – пульт управления 415х220х345 мм; – генератор высоковольтный 335х285х630 мм. Масса составных частей аппарата, не более – пульт управления 16 кг; – генератор высоковольтный 38 кг.
  • Средний срок службы аппарата не менее 6 лет.

Технические характеристики аппарата АИД-70:

                                                         Параметр          Значения
Диапазон регулирования напряжения (постоянного/переменного) 2-70 кВ / 2-50 кВ
Ток нагрузки при постоянном/переменном напряжении 0-10 мА / 0-50 мА
Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью не более 3%
Защита от превышения максимального напряжения и тока нагрузки
Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока 0-2000 мкА / 0-1000 мкА
Параметры питающей сети (220±22) В, 50 Гц
Масса установки пульта управления / блока высоковольтного, кг 15 / 37
Габариты упаковки (ДхШхВ), мм 790х300х660
Вес БРУТТО, кг 59

Комплект поставки АИД-70Ц

                                                             Наименование                      Количество
Пульт управления                                1
Генератор высоковольтный                                1
Кабель соединительный                                1
Кабель сетевого питания аппарата                                1
Провода заземления                                2
Документация                                1

Дополнительная комплектация АИД-70Ц

Наименование
  КУ-35, штанга разрядная
СКВИЛ-70 — кабель для подключения к объектам испытаний установок
      УЭП, установка электрозащитная передвижная
      ШЗП-110, штанга изолирующая
