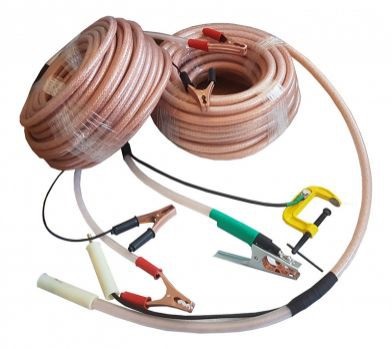

СКВИЛ-70 — кабель для подключения к объектам испытаний установок

В наличии
Гарантия: 12 мес.
Цена по запросу

Назначение кабеля СКВИЛ-70:

СКВИЛ-70 предназначен для подключения высоковольтных испытательных установок с выпрямленным напряжением до 70 кВ (типа АИД-70, УВУ-50/70, АИДМ 50/70, АИД50/70, АИСТ-50/70) к объектам испытаний.

Описание кабеля СКВИЛ-70:

Кабель СКВИЛ-70 допускается использовать при испытании напряжением переменного тока 50Гц: испытательное напряжение при этом не должно превышать 42кВ, длительность одного испытания не более 2мин. количество испытаний не более 30.

Конструкция кабеля СКВИЛ-70: токопроводящая жила - многопроволочная из медных мягких проволок ММ, кабеля КВГЭ, изоляция – обмотка пленками ПЭВД с промазкой к/о жидкостью, экран-обратный провод, доп. изоляция, оболочка ПВХ марки К-0 (для 16мм К.О резина).

Сечения: 2.5 – 4 – 6 – 10 - 16 мм2.

Технические характеристики кабеля СКВИЛ-70:

Параметр Значение
Рабочее напряжение постоянного тока, кВ до 70
Испытательное напряжение постоянного тока, кВ 120
Допустимая плотность тока в режиме прожига, А/мм2 10
Сечение центральной токопроводящей жилы, мм2 2,5 - 4,0 - 6,0 - 10,0 -16,0
Экран (обратный провод) – оплетка из медных проволок сеч. 0.15-0.2мм, общее сечение 6,0-10,0
Материал оболочки ПВХ марки К-0
Габарит (внешний диаметр) до 16 мм
Минимальный диаметр барабана при намотке, мм не менее 150 мм
Предельное допустимое число смоток-намоток до 10 000
Дополнительная изоляция оболочки в импульсном режиме(разряд конденсатора) до 25 кВ
Срок службы/ресурс, лет/часов. 3/3000
Вес, г/м (справочные данные) До 350

Вариант заделки: наконечник с внутренней резьбой (8мм)

С каждой стороны идет 2 конца: центральная жила и заземление экрана.

Комплект поставки СКВИЛ-70

Наименование Количество
1 Кабель для подключения к объектам испытаний установок СКВИЛ-70 1
