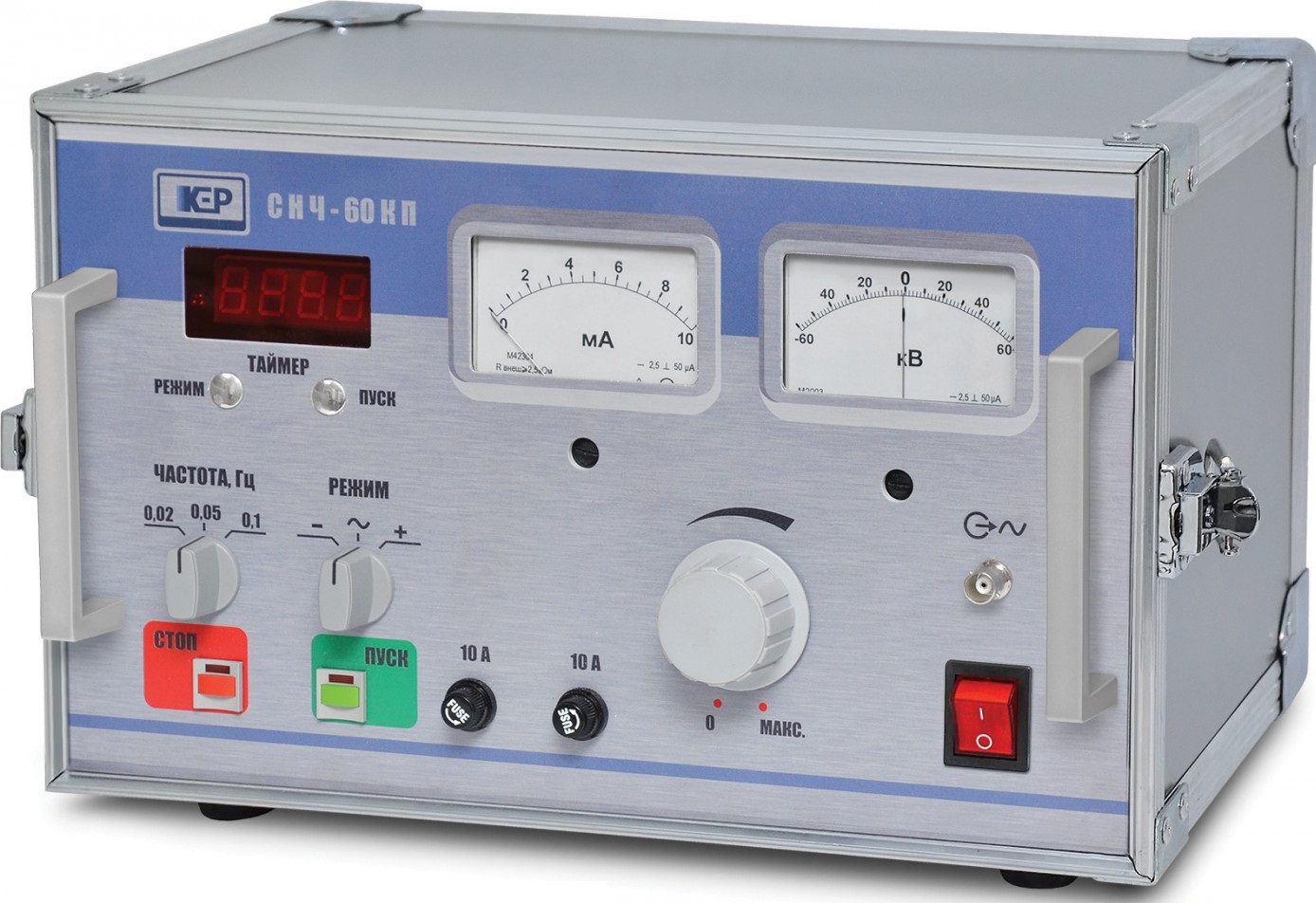

СНЧ-60КП - установка для проведения испытаний напряжением сверхнизкой частоты

Гарантия
12 мес.
  • Описание

Варианты написания: СНЧ60, СНЧ-60 КП

Назначение установки СНЧ-60КП:

Установка предназначена для испытаний высоковольтных кабелей и других объектов, имеющих значительную ёмкость изоляции, напряжением сверхнизкой частоты с амплитудным значением до 60 кВ или напряжением постоянного тока отрицательной полярности до минус 60 кВ.

Установка является встраиваемым оборудованием и предназначена для использования в составе передвижных электротехнических лабораторий.

Условия эксплуатации установки СНЧ-60КП:

  • Температура окружающего воздуха, ˚С: от минус 5 до +45
  • Относительная влажность воздуха при температуре +25 ˚С, %, не более: 80
  • Атмосферное давление, мм рт. ст.: 630 до 800.

Технические характеристики установки СНЧ-60КП:

Параметр Значения
Напряжение питающей сети переменного тока, В 220±10%
Частота питающей сети, Гц 50±1
Максимальный потребляемый ток, А, не более 7
Форма выходного напряжения Косинусно-прямоугольная
Частота выходного напряжения, Гц 0,1 / Постоянный ток
Максимальное значение индицируемого тока, мА 50
Максимальное значение амплитуды выходного напряжения, кВ 60
Приведенная погрешность измерения высокого напряжения, % ±3
Максимальная ёмкость нагрузки, мкФ (в режиме 0,1 Гц) 2
Режим работы Непрерывный
Потребляемая мощность, кВт, не более 1,5
Масса блока управления, кг, не более 15
Масса высоковольтного блока, кг, не более 85
Габаритные размеры блока управления, мм (ШхВхГ) 380х250х300
Габаритные размеры высоковольтного блока, мм (ШхВхГ) 585х790х415
Средний срок службы, лет 10

"
