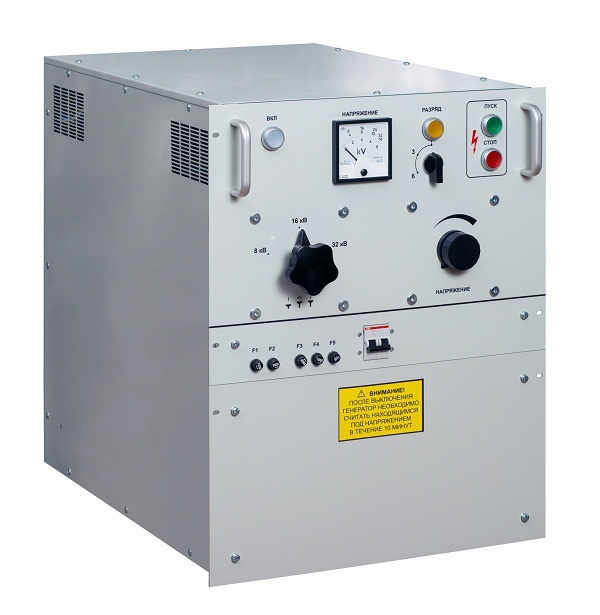

ГИ - 32/2000 - генератор ударных импульсов
- Гарантия
- 12 мес.
- Описание
- Характеристики
- Комплектация
Генератор ударных импульсов ГИ-32/2000 предназначен для генерирования высоковольтных импульсов при поиске мест повреждения силовых кабельных линий акустическим методом и предварительной локализации места кабельного повреждения импульсно-дуговым или волновым методами (с применением адаптера дуги, присоединительного устройства по току и рефлектометра, способного работать в вышеупомянутых режимах ). Генератор не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97. Генератор может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
- температура окружающей среды от минус 30оС до плюс 40оС;
- относительная влажность до 80% при температуре плюс 25оС;
- атмосферное давление 530¸800 мм рт. ст.
Основные технические характеристики ГИ - 32/2000
| Напряжение питания частотой 50 Гц, В | 220 ± 22 |
| Максимальная потребляемая мощность, кВА | 3,5 |
| Максимальное выходное постоянное напряжение, кВ (в трех диапазонах) | 8 16 32 |
| Максимальная запасаемая энергия, Дж | 2000 |
| Период следования импульсов, сек (в автоматическом режиме) | 3 и 6 |
| Время непрерывной работы, мин | 30 |
| Габаритные размеры, мм, не более: | 550 х 520 х 660 |
| Масса, кг, не более: | 110 |
Комплект поставки
| Наименование | Кол-во |
| Блок ИПС-5/500 | 1 |
| Кабель питания (разъем) | 1 |
| Провод заземления | 5 м |
| Высоковольтный экранированный кабель | 5 м |
| Паспорт | 1 |
