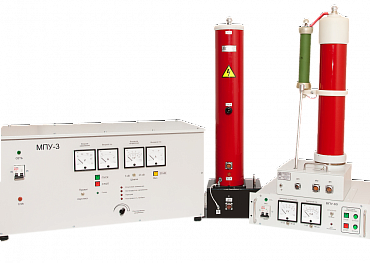

ИПК-1 - испытательно-прожигающий комплекс

Гарантия
12 мес.
Производитель
ОбнинскЭнергоТех
  • Описание
  • Характеристики
  • Комплектация

Назначение испытательно-прожигающего комплекса ИПК-1:

Испытательно-прожигающий комплекс ИПК-1 предназначен дли испытаний силовых кабельных линий от 0,4 до 10 кВ постоянным напряжением до 60 кВ и прожига поврежденной изоляции кабелей в диапазоне от 60 кВ до 0.

ИПК-1 может использоваться:

  • в составе передвижной электротехнической лаборатории ЛК-10;
  • как автономный комплекс приборов (в том числе, смонтированный на самоходном шасси).

Испытательно-прожигающий комплекс ИПК-1 состоит из малогабаритного прожигающего устройства МПУ-3 "Феникс", аппарата испытаний и прожига диэлектриков АИД-60П "Вулкан" и диодной линейки ДЛ-1 (вес ДЛ-1 14 кг, общий вес комплекса 99 кг). МПУ-3 "Феникс" и АИД-60П "Вулкан" скоммутированы через диодную линейку таким образом, что обеспечивают возможность проведения непрерывного бесступенчатого прожига поврежденной изоляции в диапазоне от 60 кВ до 0.

Диодная линейка ДЛ-1 не предназначена для коммутации других приборов, кроме МПУ-3 "Феникс" и АИД-60П "Вулкан"!

Технические характеристики испытательно-прожигающего комплекса ИПК-1:

Параметр Значение
Испытание постоянным напряжением 0 ...60 кВ
Прожиг 60кВ ... 0
Общий вес комплекта 99 кг

Комплект поставки ИПК-1

Наименование Количество
МПУ-3 Феникс - малогабаритное прожигающее устройство 1
ДЛ-1 - диодная линейка для МПУ-3 "Феникс" и ВПУ-60 1
ВПУ-60 - высоковольтное прожигающее устройство 1
