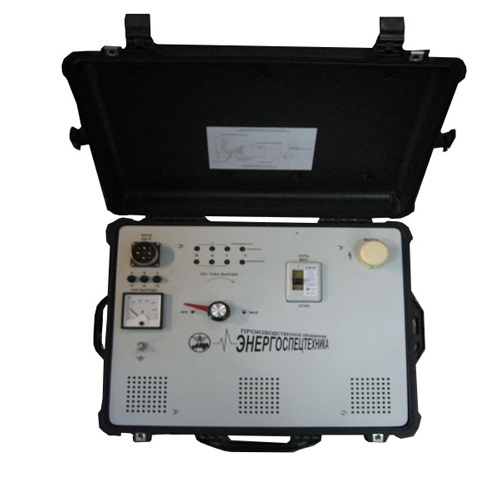

УД-300М - переносное устройство дожига (исполнение в кейсе)

Гарантия
12 мес.
  • Описание

Назначение:

Устройство дожига УД-300М  предназначено для дожига дефектной изоляции силовых кабелей с целью перевода однофазных замыканий (одной жилы на оболочку) в двух или трехфазное замыкание или разрушение проводящего мостика между жилой и оболочкой кабеля.

Устройство УД-300М  выполнено в виде переносного блока. Внутри блока установлены силовые тиристоры; вентилятор воздушного охлаждения; устройство управления тиристорами; устройство световой индикации.

Устройство УД-300М  обеспечивает преобразование трехфазного переменного напряжения сети в выпрямленное регулируемое напряжение с помощью силовых тиристоров, собранных по трехфазной нулевой схеме и управляемых фазосдвигающим узлом реостатного типа.

Технические характеристики:

Параметр Значение
Напряжение питающей трехфазной сети переменного тока частотой 50 Гц 380 В
Ток потребляемый из сети, не более 100 А
Выходное выпрямленное напряжение 0-250 В
Выходной выпрямленный ток 0-300 А
Габаритные размеры, не более 495х435х300  мм
Масса, не более 30 кг

В состав устройства входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.

Комплект поставки:

Наименование Количество
Прибор УД-300М 1
Кейс 1
Руководство по эксплуатации 1
Кабель выходной КГ1х35 - 2,5 метра 1
Кабель питания КГ3х10+1х6 - 5 метров 1
Провод ПЩ-4 - 5 метров 1
