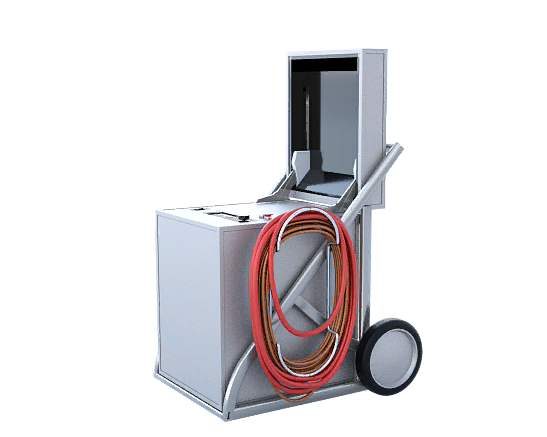

ВПК-6000 — Высокомощный необслуживаемый прожигающий комплекс
Назначение
Прожиг изоляции силовых кабелей с целью снижения переходного сопротивления в месте повреждения до величины, позволяющей применять индукционный или акустический методы поиска мест повреждений.Наименование параметра | Значение параметра |
Рабочая частота | 50 / 50 x N* Гц |
Номинальное входное напряжение | 230 В, 50 Гц |
Максимальная мощность / ток потребления в режиме КЗ на выходе установки | 6 кВА / 26А |
Выходное напряжение на ХХ, кВ / выходной ток при КЗ на выходе силового модуля |
=15кВ / 0,34А =8кВ / 0,65А =4кВ / 1,3А =2кВ / 2,6А ~750В / 7А ~220В / 24А ~58В / 91А |
Способ переключения ступеней выходного напряжения при прожигании на постоянном напряжении | под полной нагрузкой, по выбору оператора («лавинный» неуправляемый режим исключен) |
Способ переключения выходного напряжения при дожигании на ступенях с переменным напряжением | с автоматическим предварительным разрядом |
Выходное сопротивление в режиме дожигания на ступени ~58В / 91А, не более | 0,01 Ом |
Регулирование выходного напряжения | от 0 до 100% (от РН ЭТЛ) |
Регулирование выходного тока | 2 ступени, 50 /100 % |
Встроенный автоматический замыкатель выхода с демфрирующим резистором | ✓ |
Источник высокого напряжения | «сухого» необслуживаемого типа |
Режим работы при КЗ на выходе | 2 ч |
Управление | централизованное, с ПУ ЭТЛ |
Конструкция силового модуля | металлический пылезащищенный корпус |
