РТ-2048-06 комплект нагрузочный измерительный с регулятором тока

Реестр РК
до 06.12.2016г.
Поверка
включена в стоимость
Гарантия
12 мес.
  • Описание
  • Характеристики
  • Комплектация

Назначение комплекта РТ-2048-06

Комплект нагрузочный измерительный с регулятором тока РТ-2048-06 предназначен для испытания АВ с номинальным током расцепителя от 25 до 400А.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

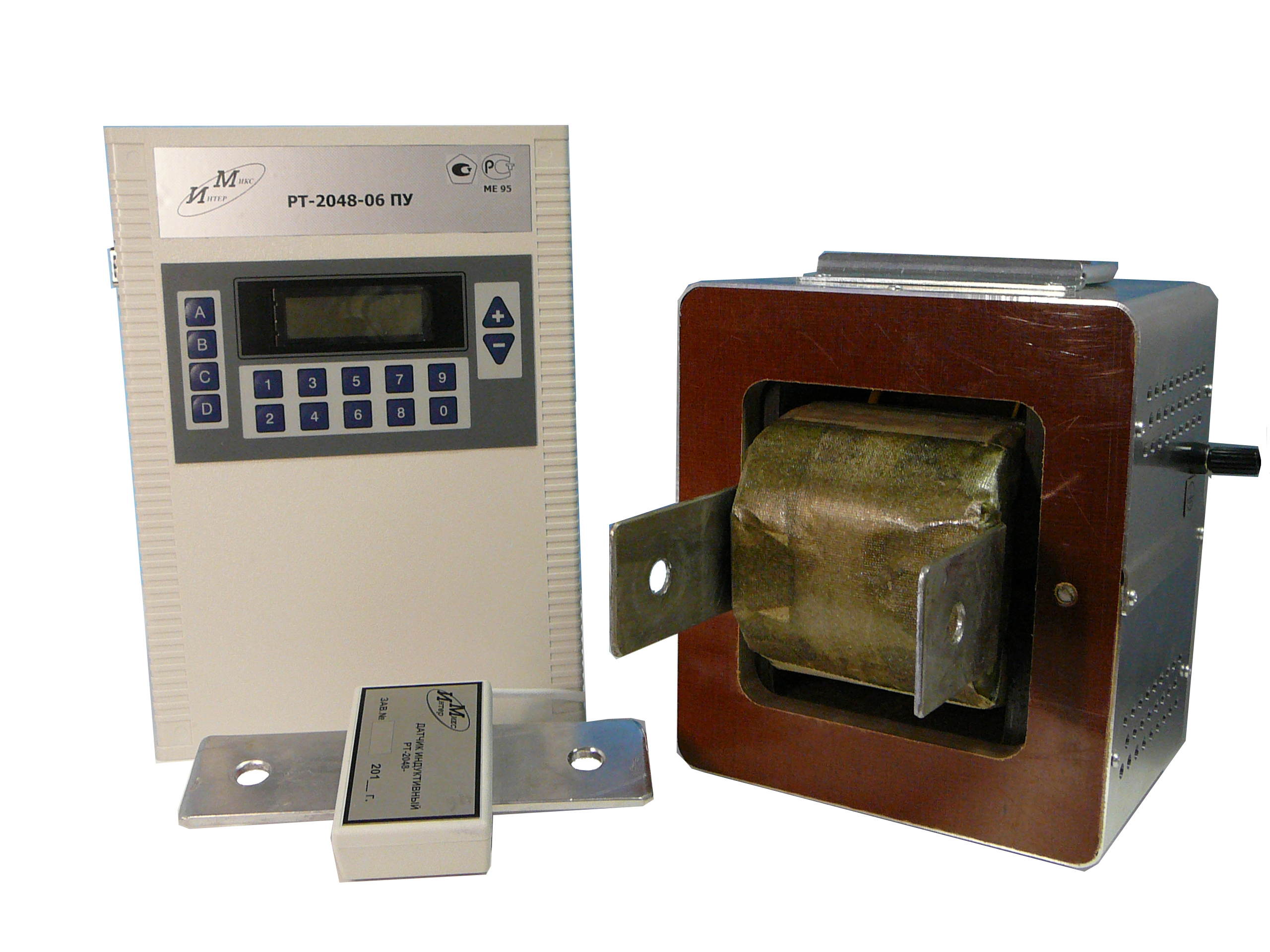

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-5), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Комплект зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.022.A №44563) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.

Технические характеристики РТ-2048-06

                                                             Параметр         Значение
Диапазон измерения и регулирования силы тока 50-6000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C°
Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C°
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ,не более +/- 5 %
Напряжение питающей сети 220+/-22.....380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 5000А 120 A
Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 5000A), не более
- в длительном режиме (I max = 1500A), не более
- в длительном режиме (I max = 500A), не более

45 kBa
7 kBa
2 kBa
Габаритные размеры и масса ПУ в дипломате (ДхШхВ): 405 мм x 370 мм x 75 мм
масса 2 кг
Габаритные размеры и масса БС (ДхШхВ): 285 мм x 290 мм x 200 мм
масса 15 кг
Габаритные размеры и масса датчика индуктивного (ДИ) (ДхШхВ): 230 мм x 60 мм x 45 мм
масса 0,4 кг

Комплект поставки РТ-2048-06

Наименование Количество
1. Блок силовой 1 шт.
2. Пульт управления 1 шт.
3. Кабель соединительный 1 шт.
4. Токопроводы сечением 150 мм, длиной 0,85 м 2 шт.
5. Руководство по эксплуатации 1 шт.
6. Свидетельство о первичной поверке 1 шт.
