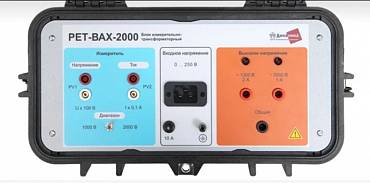

РЕТ-ВАХ-2000 — измерительно-трансформаторный блок

Гарантия
60 мес.
Производитель
Динамика
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение измерительного блока РЕТ-ВАХ-2000:

Учитывая пожелания специалистов-релейщиков, было проведено усовершенствование измерительно-трансформаторного блока РЕТ-ВАХ. Новое устройство РЕТ-ВАХ-2000, по сравнению с блоком РЕТ-ВАХ, не только имеет увеличенную мощность и повышенное до 2000 В выходное напряжение, но и выполнено в новом пластиковом корпусе, что повысило удобство работы с ним.

Блок РЕТ-ВАХ-2000 предназначен для совместной работы с прибором РЕТОМ-21 и позволяет выполнять следующие проверочные работы:

  • снятие характеристик намагничивания (вольтамперных характеристик) измерительных трансформаторов тока, используемых на напряжение 110 – 750 кВ;
  • измерение коэффициента трансформации и полярности обмоток электромагнитных и емкостных измерительных трансформаторов напряжения;
  • испытание электрической прочности изоляции переменным напряжением;
  • проверки первичного и вторичного электрооборудования различного применения в диапазонах напряжения до 2000 В, тока до 4 А и мощности до 2000 ВА.

Технические характеристики измерительного блока РЕТ-ВАХ-2000:

Параметр Значения
Входное напряжение 0...250 В, 50 Гц
Максимальное выходное напряжение, Вэфф 1100
2200
Максимальный выходной ток, А 4
2
Мощность трансформатора в длительном режиме, ВА 2000
Максимальная мощность, в течение 30 с, ВА 4000
Базовая погрешность преобразователя тока и напряжения, % 1,0
Диапазон рабочих температур, °С от -20 до +50
Габариты, мм 430 х 280 х 325
Масса, кг 15

Комплект поставки РЕТ-ВАХ-2000

Наименование Количество
1. Блок РЕТ-ВАХ-2000 1
2. Кабель высоковольтный 2
3. Кабель для подключения к РЕТОМ-21 1
4. Кабель общего назначения 2
5. Концеватели на кабель 2
6. Ремень плечевой 1
7. Изолятор 2
8. Сумка для аксессуаров 1
9. Документация 1
