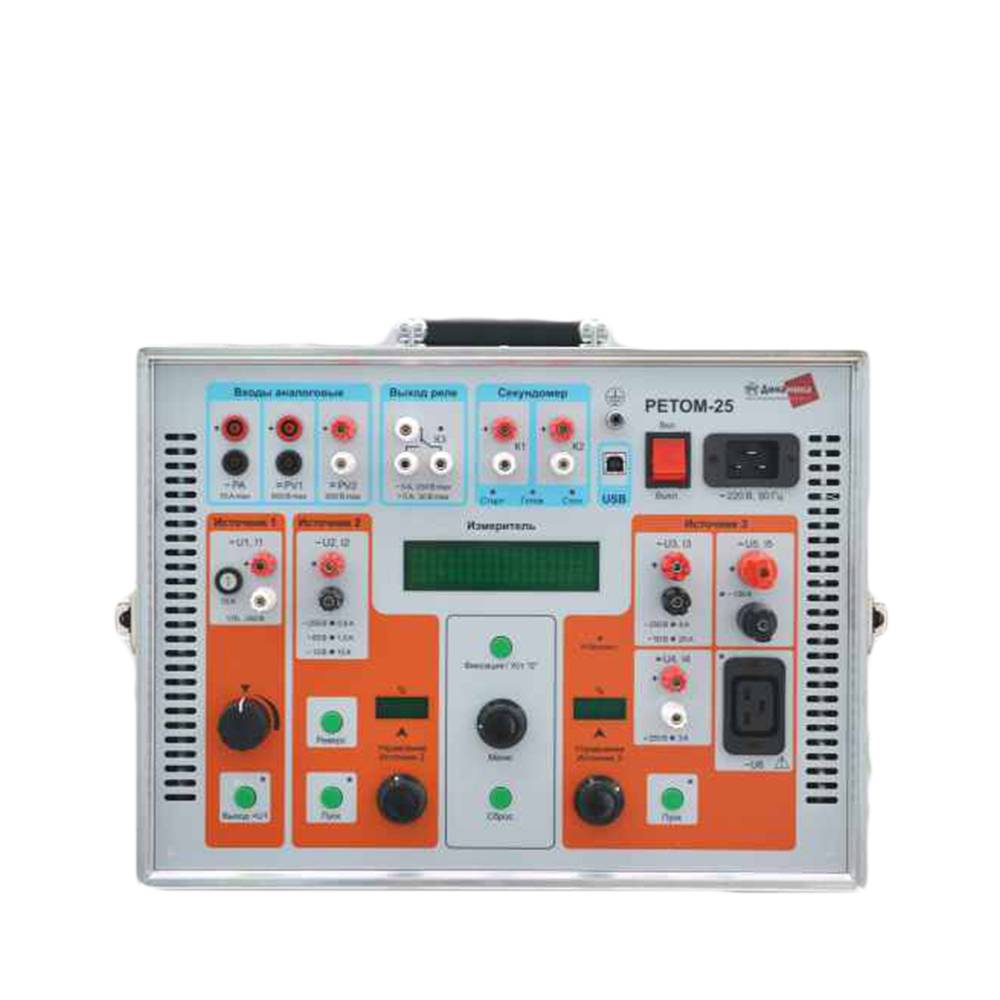

РЕТОМ-25 - компактный комплекс для проверки первичного и вторичного оборудования

РЕТОМ-25 - компактный комплекс для проверки первичного и вторичного оборудования

Производитель
ДИНАМИКА

В наличии

  • Описание
  • Характеристики
  • Комплектация

Назначение компактного комплекса для проверки вторичного и первичного оборудования РЕТОМ-25

  • РЕТОМ-25 незаменим при проверке и наладке вторичного и первичного оборудования:
  • Всех типов электромеханических реле (направленные и ненаправленные реле тока, реле напряжения; сопротивления, мощности, частоты, времени, указательные, промежуточные и т.д.);
  • Микропроцессорных защит 6-10-35 кВ;
  • УЗО;
  • Измерительных трансформаторов тока,
  • Измерительных трансформаторов напряжения;
  • Заземления;
  • АПВ;
  • Высоковольтных выключателей;
  • Автоматических выключателей;
  • Низковольтных аппаратов управления;
  • Контакторов, электромагнитных пускателей и т.д.

Особенности компактного комплекса для проверки вторичного и первичного оборудования Ретом-25

  • Максимальный выходной ток 200 А – обеспечивает проверку всех типов реле, измерение коэффициента трансформации и полярности трансформаторов тока;
  • Максимальная мощность 5000 ВА – выходная мощность прибора для работы с дополнительными блоками РЕТ-3000 и РЕТ-ВАХ-2000;
  • Выходное напряжение 250 В – работа в сетях 220 В, снятие вольт-амперных характеристик измерительных трансформаторов тока с напряжением насыщения 250 В;
  • Компактный и удобный – прибор удобен для транспортирования благодаря небольшому весу (всего 19 кг) и малым габаритам, съемная крышка позволяет работать с ним как в вертикальном, так и в горизонтальном положениях;
  • Расширение функциональных возможностей прибора за счет применения нагрузочного трансформатора РЕТ-3000, токового преобразователя РЕТ-ДТ, трансформаторного блока РЕТ-ВАХ-2000, прибора для проверки изоляции РЕТОМ-6000, вольтамперфазометра РЕТОМЕТР-М2;
  • Точные измерения – наличие электронного регулятора позволяет задавать значения выходных параметров с малым шагом (0,1% от выбранного диапазона), что гарантирует более точные результаты измерений. Дополнительные индикаторы дают возможность определять текущее положение регулятора;
  • Широкий спектр измерений выдаваемого и внешнего тока, напряжения, частоты, фазового угла, всех видов временных характеристик (срабатывание, возврат, длительность, разновременность, дребезг) различных реле и коммутационных аппаратов, определение полного, активного и реактивного сопротивления, полной, активной и реактивной мощности;
  • Различные методы измерений: амплитудный, средневыпрямленный, среднеквадратичный (True RMS), с выделением первой гармоники (50 Гц);
  • Управление фазой и частотой: возможность регулирования фазового угла между двумя источниками позволяет проверять направленные защиты (реле мощности, реле сопротивления и т.д), а также системы синхронизации;
  • Возможность изменения частоты в широком диапазоне (20-1000 Гц) позволяет проверять фильтровые реле, высокая точность задания (0,001 Гц) обеспечивает проверку – реле частоты, а управление скоростью изменения частоты (df/dt) – проверку АЧР, ЧАПВ;
  • Источник оперативного питания (220 Вт) позволяет осуществлять проверку устройств РЗА в автономном режиме при номинальном, пониженном и повышенном напряжении (176 - 260 В);
  • Управление от компьютера – прибор может работать как в автономном режиме, так и под управление ПК. Программное обеспечение, входящее в комплект поставки, включает в себя модуль «Ручное управление» для полноценного управления основными органами РЕТОМ-25, а также программы автоматической проверки большинства типов реле (РТ, РН, РМ, РЧ) и снятия ВАХ измерительных ТТ;
  • Межповерочный интервал 4 года.

Технические характеристики компактного комплекса для проверки вторичного и первичного оборудования РЕТОМ-25

Дополнительные функции

Режим одиночного импульса работы Источника 3

диапазон изменения времени выдачи одиночного импульса

20 – 100 мс с шагом 20 мс

100 – 1000 мс с шагом 100 мс

1 – 10 с с шагом 1 с

уставка заводская, мс

100

Импульсный режим работы Источника 3

диапазон изменения времени выдачи и времени паузы импульсов

20 – 100 мс с шагом 20 мс

100 – 1000 мс с шагом 100 мс

1 – 5 с с шагом 1 с

уставка заводская времени выдачи, мс

500

уставка заводская времени паузы, с

5

Измерение в импульсных режимах

весь диапазон 20 мс – 10 с

любой ручной предел измерения

для диапазона 20 – 300 мс

предел "6 В" входов PV1, PV2; предел "500 А" выхода I5; предел "10 А" входа PA

для диапазона 400 мс – 10 с

все пределы выходов U3-U6, I3, I5; входов PV1, PV2, PA

Фиксация по току (от измерителей PV1, PV2, PA, I2, I3, I5)

сигнал останова счета для входов PV1 и PV2 (предел по умолчанию "6 В")

уменьшение напряжения до уровня 0,1 предела (0,6 В для предела "6 В")

сигнал останова счета для входа PA и выходов I2, I3, I5

уменьшение тока до уровня 0,1 предела (1 А для предела "10 А")

дискретность измерения, мс

2,5

Фильтр отстройки от вибрации контакта входов секундомера:

диапазон изменения постоянной времени, мс

1 – 40

уставка заводская, мс

3

Измерение времени дребезга контактов:

диапазон изменения задержки фиксации замыкания контактов, мс

0,1 – 10,0

уставка задержки заводская, мс

1,0

Примечание – Значения временных интервалов импульсного режима даны для частоты сети 50 Гц.

Рабочие условия применения

Диапазон рабочих температур, °С

от - 20 до + 50

Температура нормальных условий, °С

20 ± 5

Температура транспортирования, °С

от - 50 до + 70

Температура хранения, °С

от - 50 до + 70

Относительная влажность воздуха, %, не более

95

Атмосферное давление, кПа

от 73,3 до 106,7

Высота над уровнем моря, м, не более

2000

Группа условий эксплуатации по ГОСТ 17516.1-90

М23

Питание устройства:

частота однофазной сети, Гц

45 – 65

напряжение сети, В

187 – 264

Общие технические данные

Степень защиты по ГОСТ 14254-96:

оболочки

IP20

выходных клемм

IP00

Требования безопасности по ГОСТ 12.2.091-2012:

изоляция

основная

категория измерений (категория перенапряжения)

CAT II

степень загрязнения микросреды

2

Испытательное напряжение электрической прочности изоляции11), В:

цепей сетевого питания относительно корпуса

1500

токоведущих частей Источника 1, Источника 2 относительно цепей сетевого питания / корпуса

1500

токоведущих частей Источника 3 относительно цепей сетевого питания / ;корпуса - входов PV1, PV2 мультиметра относительно цепей сетевого питания / корпуса

1500 1500

входов «К1», «К2» секундомера относительно цепей сетевого питания / корпуса и относительно друг друга

1500

между токоведущими частями (относительно друг друга)

1500

Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями устройства, МОм, не менее

40

Защита от поражения электрическим током

ГОСТ 12.2.007.0-75 класс I

Требования по ЭМС

ГОСТ Р 51317.6.5-2006

Номинальная потребляемая мощность, ВА, не более

3000

Сила потребляемого тока, А, не более

30

Масса устройства, кг, не более

19

Габаритные размеры устройства, мм, не более (вхшхг)

340 × 430 × 205

11) Напряжение переменного тока, частота 50 Гц

Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, лицензированным специалистом, ч, не более

3

Комплект поставки компактного комплекса для проверки вторичного и первичного оборудования РЕТОМ-25

Наименование

Количество

1

Устройство измерительное параметров релейной защиты РЕТОМ-25

1

2

Кабель сетевой

1

3

Комплект документации согласно ведомости

1

4

Паспорт

1

5

Руководство по эксплуатации

1

6

Ведомость ЗИП

1

7

Методика поверки

1
