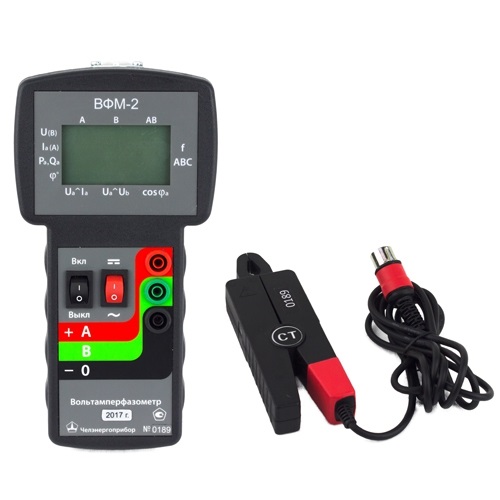

ВФМ-2 - Вольтамперфазометр

ВФМ-2 - Вольтамперфазометр
181 686 тг.
Реестр РК
нет
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
ООО "Челэнергоприбор"
Межповерочный интервал
24 мес.

В наличии

Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение вольтамперфазометра ВФМ-2:

Вольтамперфазометр ВФМ-2 предназначен для измерения действующего значения двух фазных и одного линейного напряжений и силы переменного тока с одновременным вычислением активной и реактивной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными напряжениями, между током и напряжением, а также для определения последовательности чередования фаз в трехфазных системах. Кроме того, прибор может производить измерения постоянных напряжения и тока с одновременным вычислением мощности.
Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладки фазочувствительных схем релейной защиты и др.


Отличительные особенности прибора от аналогов:

Измерение силы переменного тока в пределах 0…50 мА без разрыва цепи. При этом абсолютная погрешность не превышает 1 мА.
Измерение сдвига фаз между напряжением и током при токе менее 50 мА. Абсолютная погрешность при токе 50 мА не более 1°, при токе 15 мА – не более 3°.
На дисплей прибора выводятся одновременно два фазных и одно линейное напряжения, сила тока и частота сети, активная и реактивная мощности, а также порядок чередования фаз, углы сдвига фаз между напряжением и током, между напряжениями, а также косинус фи.
Малая масса (0,5 кг) и габариты.

Технические характеристики вольтамперфазометра ВФМ-2

                                                      Параметр                          Значения
Диапазоны измерения
Напряжения постоянного тока
0…500.0 В
Действующего значения напряжения переменного тока
0…460.0 В
Силы постоянного тока
0…10.00 А
Действующего значения силы переменного тока
0...10.00 А
Угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током
-180...+180 град
Активной (реактивной) мощности
0...4000 Вт (Вар)
Частоты напряжения и силы переменного тока
45...65 Гц
                                                      Предел допускаемой относительной погрешности измерения
Напряжения постоянного тока
± [0,5+0,05(Uк /Uи -1)] %
Действующего значения напряжения переменного тока
± [0,5+0,05(Uк /Uи -1)] %
Действующего значения силы переменного тока
± [1+0,05(Iк /Iи -1)] %
Частоты напряжения и силы переменного тока
± 0,1%
Прочие параметры
Предел допускаемой приведенной погрешности измерения угла сдвига фаз между напряжением и током (при напряжении более 50 В и силе тока более 30 мА)
± 1 %
Предельное значение напряжения, которое может быть показано на дисплее
не менее 600 В
Входное сопротивление каналов напряжения
не менее 1 МОм
Раскрытие магнитопровода токоизмерительных клещей
9 ± 0,5 мм
Общие данные
Прибор определяет порядок чередования фаз в трехфазной системе
+
Питание
от шести встроенных никель-металлогидридных аккумуляторов габарита АА
Максимальная потребляемая мощность
не более 0,3 Вт
Масса
не более 0,5 кг
Габариты
не более 208х108х40 мм

Комплект поставки ВФМ-2

                                                           Наименование             ВФМ-2
Вольтамперфазометр ВФМ-2
1
Токовые клещи со шнуром для подключения
1
Щупы типа "крокодил" с проводами для измерения напряжения
3
Магнитная клипса для крепления прибора к стальной поверхности
1
Зарядное устройство для аккумуляторов
1
Руководство по эксплуатации и паспорт
1
Сумка для переноски прибора и принадлежностей
1
