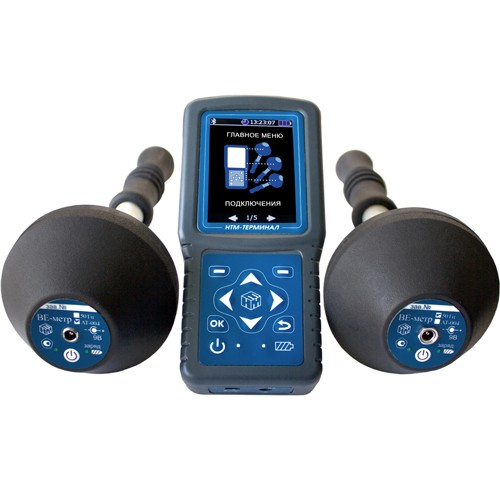

ВЕ-метр-АТ-004 комплект — измеритель параметров электрического и магнитного полей трехкомпонентный с «НТМ-Терминал»
Назначение измерителя параметров электрического и магнитного полей трехкомпонентного с «НТМ-Терминал» ВЕ-метр-АТ-004 комплект
Модификация предназначена для контроля норм по электромагнитной безопасности при специальной оценке условий труда, производственном контроле и комплексных санитарно-гигиенических обследованиях объектов в диапазоне частот от 5 Гц до 400 кГц.
Особенности измерителя параметров электрического и магнитного полей трехкомпонентного с «НТМ-Терминал» ВЕ-метр-АТ-004 комплект
Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр, модификация "АТ-004".
-
увеличенная точность измерений (погрешность15%);
увеличенный межповерочный интервал;
обеспечен двухлетней гарантией и технической поддержкой изготовителя на весь срок службы;
cпециализированные программы измерений по утвержденным Методикам;
беспроводной канал связи Bluetooth;
Блок управления и индикации результатов измерений НТМ-Терминал.
-
единый блок управления для любой модификации Измерителя ВЕ-метр;
автоматическое определение подключаемой модификации Измерителя;
возможность подключения нескольких измерителей к одному блоку управления;
архитектура блока управления и индикации результатов измерения в будущем позволит взаимодействовать с другими измерителями производства ООО «НТМ-Защита», например, с измерителем параметров электромагнитного поля трехкомпонентным УКВ и СВЧ диапазона.
новый эргономичный корпус и удобная клавиатура;
цветной дисплей высокого разрешения, обеспечивающий комфортное представление результатов;
возможность записи результатов измерений;
справочная база нормативной документации находится непосредственно в приборе, необходимые документы теперь всегда под рукой пользователя;
пользователь имеет возможность выбора области измерений в соответствии с Методиками, заложенными в прибор;
различные режимы работы обеспечивают удобство использования прибора при проведении как произвольных измерений, так и в соответствии с Методиками;
Возможна гибкая система выбора необходимых комплектаций в зависимости от решаемых задач:
1. Измерители параметров электрического и магнитного полей трехкомпонентные «ВЕ-метр». Модификация «АТ-004» и «50Гц» с блоком управления и индикации результатов измерения «НТМ-Терминал»
2. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «50Гц» с блоком управления и индикации результатов измерения «НТМ-Терминал»
3. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «50Гц»
4. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «АТ-004»
5. Блок управления и индикации результатов измерения «НТМ-Терминал»
Программа НТМ-ЭкоМ:
-
контрольно-аналитический комплекс ВЕ-метр, подключенный к НТМ-ЭкоМ, имеет возможность проведения мониторинга электромагнитой обстановки на объектах;
хранение результатов измерений в архиве программы НТМ-ЭкоМ;
анализ полученных результатов на соответствие действующим нормативам;
оформление протокола инструментальных измерений.
Методика измерения внесена в эксплуатационную документацию на средство измерения. Подтверждение соответствия этой методики измерения обязательным метрологическим требованиям к измерениям осуществлено в процессе утверждения типа данного средства измерения. Таким образом, все приборы предназначены для выполнения прямых измерений в полном соответствии со ст.5 (Требования к измерениям) Федерального закона 102-ФЗ «Об обеспечении единства измерений».
Технические характеристики измерителя параметров электрического и магнитного полей трехкомпонентного с «НТМ-Терминал» ВЕ-метр-АТ-004 комплект
Диапазон частот от 5 Гц до 400 кГц | |
поддиапазон 1 - от 5 Гц до 2 кГц | |
поддиапазон 2 - от 2 кГц до 400 кГц | |
поддиапазон 3 - от 45 Гц до 55 Гц | |
поддиапазон 4 - от 5 Гц до 2 кГц за исключением полосы частот от 45 Гц до 55 Гц | |
Диапазон измерений среднеквадратических значений напряженности электрического поля: | |
в поддиапазоне 1 | от 5 В/м до 1000 В/м |
в поддиапазоне 2 | от 0,5 В/м до 40 В/м |
в поддиапазоне 3 | от 5 В/м до 1000 В/м |
в поддиапазоне 4 | от 5 В/м до 1000 В/м |
Диапазон измерений среднеквадратических значений напряженности магнитного поля (магнитной индукции): | |
в поддиапазоне 1 | от 80 мА/м до 8 А/м (от 100 нТл до 10 мкТл) |
в поддиапазоне 2 | от 4 мА/м до 400 мА/м (от 5 нТл до 500 нТл) |
в поддиапазоне 3 | от 80 мА/м до 8 А/м (от 100 нТл до 10 мкТл) |
в поддиапазоне 4 | от 80 мА/м до 8 А/м (от 100 нТл до 10 мкТл) |
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности: | |
электрического поля | ± 15% |
магнитного поля (магнитной индукции) | ± 15% |
Параметр | Значение |
Напряжение питания (постоянный ток) | (аккумуляторная батарея ААА) 3,6 ÷ 4,6 В |
Потребляемая мощность | не более 0,3 Вт |
Время непрерывной работы измерителя без подзарядки аккумуляторной батареи | 8 часов |
Масса прибора | 300 г |
Габаритные размеры | 500хD100 мм |
Средний срок службы | 5 лет |
Комплект поставки ВЕ-метр-АТ-004 комплект
№ | Наименование | Количество |
1. | Блок питания | 1 |
2. | Блок управления и индикации результатов измерения «НТМ-Терминал» БВЕК 43 1440.09.16 | 1 |
3. | Измеритель БВЕК 43 1440.09.01 | 1 |
4. | Кабель USB - mini-USB | 1 |
5. | Руководство по эксплуатации БВЕК 43 1440.09.03 РЭ | 1 |
6. | Руководство по эксплуатации БВЕК 43 1440.09.15 РЭ | 1 |
7. | Сумка укладочная | 1 |
8. | Формуляр БВЕК 43 1440.09.02 ФО | 1 |
