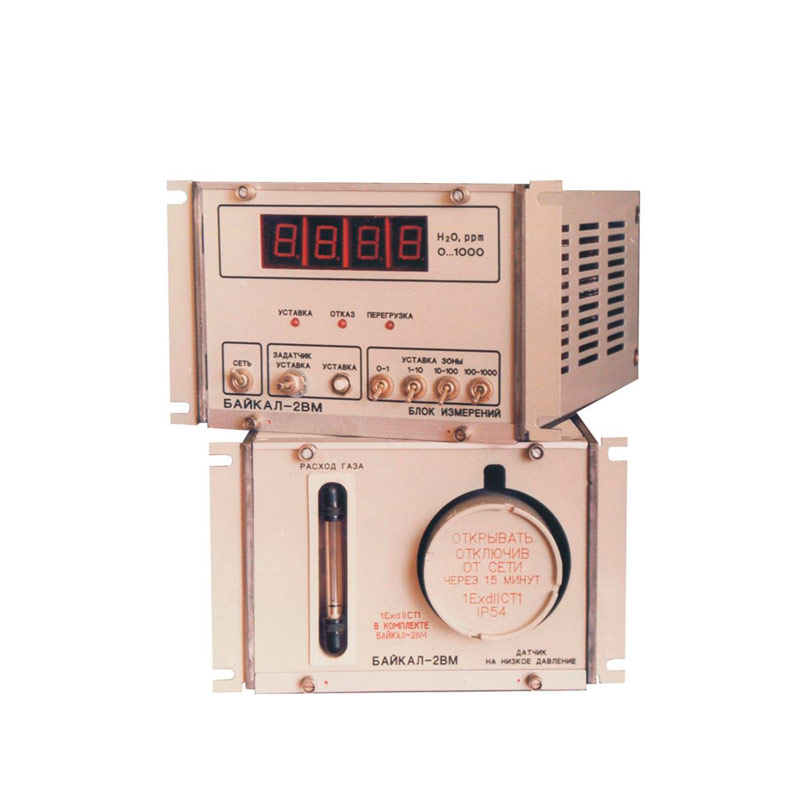

Байкал-2ВМ — гигрометр
Назначение гигрометра Байкал-2ВМ:
Гигрометр Байкал-2ВМ предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.
Гигрометр Байкал-2ВМ используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.
Описание гигрометра Байкал-2ВМ:
Гигрометр Байкал-2ВМ выпускается в 3-х исполнениях:
- С датчиком на высокое давление (от 0,16 до 40 МПа) - Байкал-2ВМ (высокое давление);
- С датчиком на низкое давление (от 0,03 до 0,16 МПа) - Байкал-2ВМ (низкое давление);
- С датчиком на разрежение (от минус 0,005 до плюс 0,03 МПа) - Байкал-2ВМ (разрежение).
Оболочка датчика гигрометра относится к взрывозащищенному оборудованию, имеет маркировку 1ExdIICT3, может устанавливаться во взрывоопасных зонах класса В-1а согласно ПУЭ. Блок измерений гигрометра должен устанавливаться только во взрывобезопасных помещениях.
Особенности гигрометра Байкал-2ВМ:
- Высокая точность и надежность;
- Автоматический выбор диапазонов измерений;
- Устройство сигнализации о неисправности чувствительного элемента;
- Устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
- Возможность реализации альтернативной независимой поверки при отсутствии эталонов;
- Возможность размещения блоков гигрометра друг от друга на расстоянии до 300 м.
Технические характеристики гигрометра Байкал-2ВМ:
| Параметр | Байкал-2ВМ (высокое давление) | Байкал-2ВМ (низкое давление) | Байкал-2ВМ (разрежение) |
| Датчик на высокое давление |
от 0,16 до 40 МПа (от 1,6 до 400,0 кгс/см2) |
- | - |
| Датчик на низкое давление | - |
от 0,03 до 0,16 МПа (от 0,3 до 1,6 кгс/см2) |
- |
| Датчик на разрежение | - | - |
от - 0,005 до + 0,03 МПа (от - 0,05 до + 0,30 кгс/см2) |
| Диапазоны измерений объёмной доли влаги |
0..1; 1..10; 10..100; 100..1000 млн-1 |
||
|
Основная приведённая погрешность: - для области измерений от 0 до 1 млн-1 - для области измерений от 1 до 10 млн-1 - для области измерений от 10 до 100 и от 100 до 1000 млн-1 |
± 10% ± 4% ± 2,5% |
||
| Унифицированный выходной сигнал для каждого диапазона измерений | 4 ... 20 мА или 0 ... 5 мА | ||
| Расход анализируемого газа через гигрометр, не более | 1000 см3/мин (регулируется) | ||
| Температура анализируемого газа и окружающего воздуха | +5…+50 °С | ||
| Потребляемая мощность, не более | 27 Вт | ||
|
Габаритные размеры: - датчик - блок измерений - побудитель расхода |
240 × 145 × 355 мм 345 × 270 × 140 мм 230 × 170 × 130 мм |
||
|
Масса: - датчик - блок измерений - побудитель расхода |
6 кг 4 кг 4 кг |
||
| Средняя наработка на отказ, не менее | 20000 ч | ||
| Средний срок службы, не менее | 8 лет | ||
Комплект поставки Байкал-2ВМ
| № | Наименование | Байкал-2ВМ (высокое давление) | Байкал-2ВМ (низкое давление) | Байкал-2ВМ (разрежение) |
| 1 | Блок измерения Байкал-2ВМ | 1 | 1 | 1 |
| 2 | Датчик на высокое давление | 1 | - | - |
| 3 | Датчик на низкое давление | - | 1 | - |
| 4 | Датчик на разрежение | - | - | 1 |
| 5 | Побудитель расхода газа | - | - | 1 |
| 6 | Устройство для измерения расхода газа УИРГ–2 А | 1 | 1 | - |
| 7 | Устройство для измерения расхода газа УИРГ–2Р | - | - | 1 |
| 8 | Комплект запасных частей: | |||
| - Элемент чувствительный | 1 | 1 | 1 | |
| - Трубка 5К6.452.295-08 | 1 | 1 | 1 | |
| - 20 % раствор ортофосфорной кислоты "ХЧ" ГОСТ 6552-80 в дистиллированной воде 80 мл (в колбе) | 1 | 1 | 1 | |
| - Трубка 5К8.626.222 | 1 | 1 | 1 | |
| - Прокладка 5К8.683.289-01 | 6 | 6 | 6 | |
| - Прокладка 5К8.684.856 | 1 | 1 | 1 | |
| - Ниппель прижимной | 3 | 3 | 3 | |
| - Гайка накидная | 1 | 1 | 1 | |
| - Вставка плавкая ВП1-1-1А АГО 481.303 ТУ | 3 | 3 | 3 | |
| - Трубка 3.31 ТВ – 40.6 белая 1 сорт ГОС Т 19034-82, длина 0,05 м | 1 | 1 | 1 | |
| - Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 0,3 м | 1 | 1 | 1 | |
| 9 | Комплект монтажных частей: | |||
| - Ключ | 1 | 1 | 1 | |
| - Тройник* | - | - | 1 | |
| - Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 2 м* | - | - | 1 | |
| - Вилка ОНЦ-РГ-09-4/18 В12 БР0.364.082 ТУ | 1 | 1 | 1 | |
| - Вилка ОНЦ-РГ-09-4/14 В12 БР0.364.082 ТУ | 1 | 1 | 1 | |
| - Вилка ОНЦ-РГ-09-10/22 В12 БР0.364.082 ТУ | 1 | 1 | 1 | |
| - Розетка ОНЦ-РГ-09-4/14-Р1 БР0.364.082 ТУ | 1 | 1 | 1 | |
| - Кабель "СЕТЬ" | 1 | 1 | 1 | |
| - Жгут № 1 | 1 | 1 | 1 | |
| - Жгут № 2 | 1 | 1 | 1 | |
| 10 | Руководство по эксплуатации | 1 | 1 | 1 |
| 11 | Аттестат методики выполнения измерений расхода газа | 1 | 1 | 1 |
| 12 | Методы регенерации чувствительных элементов. Типовые технологические процессы | 1 | 1 | 1 |
| 13 | Сертификат соответствия | 1 | 1 | 1 |
| 14 | Комплект электрических схем | 1 | 1 | 1 |
* - Поставляется по согласованию с заказчиком и за дополнительную плату.
- Скачать: Руководство по эксплуатации
