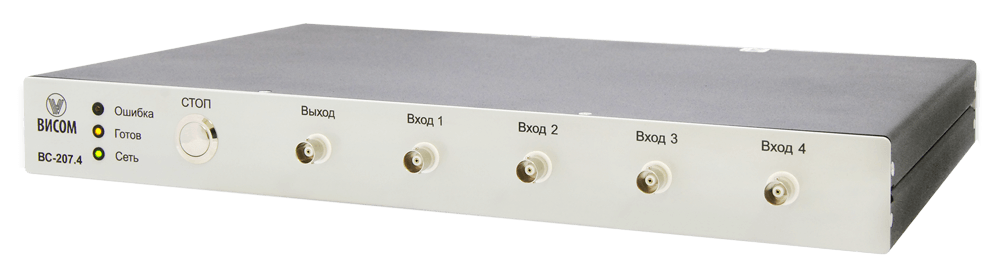

ВС-207 — система управления виброиспытаниями
Краткое описание
ВС-207 – система для управления работой электродинамических вибростендов. Ее отличительные особенности – простота в использовании, надежность и высокая безопасность. СУВ ВС-207 имеет модульную масштабируемую архитектуру, которая позволяет гибко настраивать возможности системы под запросы пользователя. Конфигурация СУВ ВС-207 может изменяться в процессе эксплуатации системы.
Система может использоваться как для научно-исследовательских приложений, так и для решения разнообразных производственных задач.
В системе реализованы самые современные технологии цифровой обработки данных. Управление испытаниями и критически важные вычисления производятся процессором DSP непосредственно в контроллере под управлением операционной системы реального времени. Такое решение в сочетании с сетевым интерфейсом Ethernet позволило получить высокую точность и скорость управления, надежность и отказоустойчивость системы. Поддерживаются испытания в соответствии со стандартами ГОСТ РВ, MIL-STD, DIN, ISO, IEC и другими.
Встроенная система безопасности проверяет соответствие параметров вибрационной установки параметрам задания и позволяет пользователю гибко управлять уровнями останова и обратной связи. Замкнутость петли обратной связи постоянно контролируется по нескольким параметрам. Это гарантирует мгновенную реакцию системы в случае возникновения нештатной ситуации.
Технические характеристики
- 1 выходной канал;
- 4 входных канала;
- Используемые вибродатчики:
- пьезоэлектрические;
- со встроенной электроникой (ICP);
- с линейным выходом по напряжению;
- частотный диапазон 1-10000 Гц
- динамический диапазон не менее 100 дБ
- коэффициент гармоник выходного канала не более 0.1%
- выходное напряжение до ±10В
- уровень шумов выходного канала не более 0.05 мВ
- уровень шумов измерительных каналов не более 0.05 мВ
- русскоязычный интерфейс
- операционная система Windows XP, Windows 7, Windows 8
- система совместима с любыми электродинамическими вибростендами
Программное обеспечение
Программное обеспечение VisProbe имеет интуитивно понятный пользовательский интерфейс на русском языке и позволяет создавать и запускать испытания даже неподготовленному пользователю.
Унификация пользовательского интерфейса для разных типов испытаний позволяет существенно сократить время на освоение системы. Поддерживаются испытания в соответствии со стандартами ГОСТ РВ, MIL-STD, DIN, ISO, IEC и другими.
Встроенная система безопасности проверяет соответствие параметров вибрационной установки параметрам задания и позволяет пользователю гибко управлять уровнями останова и обратной связи. Замкнутость петли обратной связи постоянно контролируется понескольким параметрам. Это гарантирует мгновенную реакцию системы в случае возникновения нештатной ситуации.
Кроме программы Visprobe доступны также программы аттестации вибрационных установок, анализа удара, записи и воспроизведения полевых испытаний а также проведения испытаний ударом с воспроизведением заданного ударного спектра
