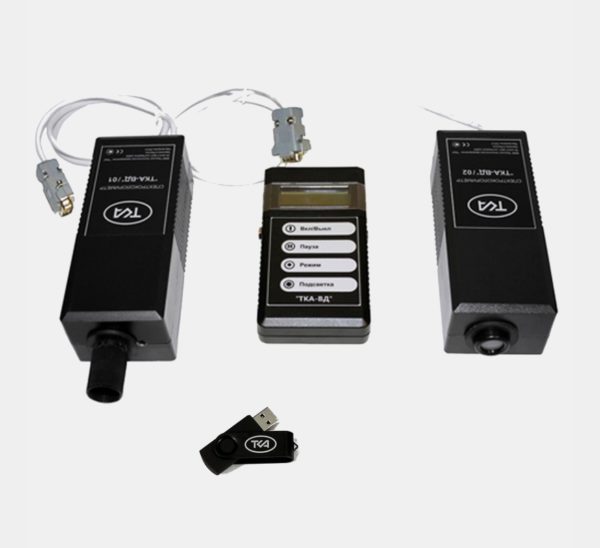

ТКА-ВД - спектроколориметр
Назначение
Предназначен для измерения относительного спектрального распределения источников оптического излучения и нахождения колометриических характеристик: координат цветности x, y, u, v, координат цвета X,Y,Z, коррелированной цветовой температуры Тц.
В зависимости от модификации прибор отображает яркость (ТКА-ВД/01) или освещённость (ТКА-ВД/02) измеренного источника оптического излучения. Оптическая схема прибора представляет собой полихроматор на основе дифракционной решетки с регистрацией разложенного излучения фотодиодной линейкой.
Принцип действия прибора основан на измерении спектра излучения протяженного источника оптического излучения в видимой области 380...750 нм (61 точка) с последующей математической обработкой результатов измерения с помощью микропроцессорного устройства. Прибор отображает информацию двумя способами: вывод информации на встроенный ЖКИ; вывод информации на RS-232C порт. Данные передаются только с прибора на ПК. Для приема данных необходимо использовать программу "Спектроколориметр" под ОС MS Windows 95/98/Me/2000/XP.
Основные технические данные и характеристики:
Диапазоны измерения:
освещенности, лк....................................................................10 - 50 000
обратная линейная дисперсия.............................................. 49 нм/мм
яркости, % (не более).......................................................................±10,0
освещенности, % (не более).............................................................±10,0
оптическое разрешение......................................................... 6,3 нм
фотометрическая головка ..................................................210х55х60
Результаты измерений на диграммах x, y (МКО-31) и u, v (МКО-60).
Экспорт данных в MS Excel и файлы TXT, BMP.
Контроль ошибок получения данных.
Автосканирование подключения прибора к ПК.
Работа под ОС MS Windows 95/98/Me/2000/XP (только RS-232C).
измерительный блок ...........................................................160х85х30
цветовой температуры, К...................................................... 1600 - 16 000
яркости, кд/м2......................................................................... 10 - 20 000
Предел допустимого значения основной относительной погрешности измерения:
Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, (не более)............................................................±0,005
Для питания прибора используется аккумулятор 170 мАч 8,4 В (типоразмер "Крона").
Габаритные размеры прибора, мм (не более) (без штатива):
Масса прибора, кг (не более) (без штатива)........................0,7
Программное обеспечение "Спектроколориметр"
