Аппаратно-программные телеметрические комплексы «ТЕЛУР-Г-G»

Под заказ
Цена по запросу

АПТК «ТЕЛУР-Г-G» Оборудование контролируемых пунктов ОКП-Г-G



Входит в состав Автоматизированных систем Дистанционного Контроля и Управления (АСДКУ) параметрами газораспределения на основе использования каналов мобильной связи стандарта GSM.

Предназначено для установки на ГРП, ПГБ, ШРП, газовых котельных и др.

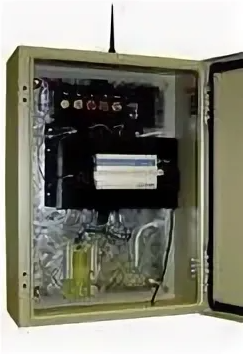

Поставляется в промышленном шкафу типа ST3-415 (300x400x150 мм), категория защищенности – IP-65.



Состоит из модуля контроллера (СТИУ.059.100.2 или СТИУ.339.41.5), радиомодема стандарта GSM с двухдиапазонной антенной, пульта управления и индикации (ПУИ), аккумуляторной батареи напряжением 12В и ёмкостью 2А•ч, кросса для подключения соединительных линий от датчиков, преобразователей и исполнительных устройств телеуправления. По желанию заказчиков в шкафу могут быть установлены блоки питания преобразователей и барьеры искрозащиты.

Типы и количество входных/выходных каналов

Тип канала
Тип контроллера
СТИУ.059.100.2 СТИУ.339.41.5
ТИТ (0¸20 мА, 4¸20 мА, 0¸5В) 4
6¸10
ТИТ (-10¸+10В, 0¸100В, 0¸75мВ) 1-1-1 -
ТС («сухой контакт») 4 16¸12
Телеуправление (ТУ) 2 6
Телерегулирование (ТР) 1 -
RS-232 1 2-1
RS-485/CAN-bus - 1-2



Измеряемые и контролируемые параметры:

  • входное/выходное давление;
  • перепад давления на фильтре (и/или счетчике);
  • температура газа;
  • температура воздуха в помещениях (регуляторном, отопительном, КИП);
  • загазованность помещений;
  • положение ПЗК;
  • шлейф охранной сигнализации;
  • расход газа и потребляемой электроэнергии.

Питание - от сети переменного тока напряжением ~ 220В, 50 Гц и аккумулятора.

Потребляемая мощность – не более 4¸6 ВА.

Температурный диапазон : -20OC ¸+55OC (без термостатирования)
