Аппаратно - программный телеметрический комплекс «ТЕЛУР-Г-р»

Под заказ
Цена по запросу

АПТК «ТЕЛУР-Г-р»
Оборудование контролируемых пунктов - ОКП Г-р



Входит в состав Автоматизированных систем Дистанционного Контроля и Управления (АСДКУ) параметрами газораспределения на основе использования радиоканалов УКВ диапазона.

Предназначено для установки на ГРС, ГРП, ПГБ, в газовых котельных и др.

Поддерживает режим ретрансляции сигналов ДП и соседних КП.

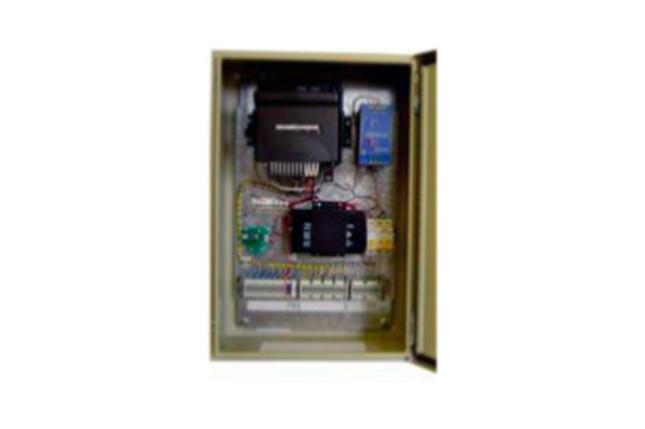

Поставляется в промышленном шкафу типа ST4-625, категория защищенности – IP-65.



Состоит из блока БКП1м в составе модуля контроллера (СТИУ.339.41.1) и преобразователя напряжения DC/DC, блока питания от сети ~ 220В, 50 Гц типа DRA-120, радиостанции (Motorola GM-340 или Data-box, ICOM, ВЭБР, «Телур-РМ»), аккумуляторной батареи напряжением 12В и ёмкостью 7 А•ч, преобразователя для измерения суммарного потенциала (UСУМ) на входном/выходном газопроводе и кросса для подключения соединительных линий от датчиков, преобразователей и исполнительных устройств телеуправления. В комплект входит антенна согласованного типа («волновой канал», «вертикальный вибратор» и др.).

Количество каналов: аналоговых (ТИТ) – 8 (погрешность – 0.5%), дискретных (ТС, «сухой контакт») -12, телеуправления (ТУ) – 8. При необходимости количество I/0 может быть удвоено.

Измеряемые и контролируемые параметры:

  • входное/выходное давление
  • перепад давления на фильтре (и/или счетчике)
  • температура газа
  • температура воздуха в помещениях (регуляторном, отопительном, КИП)
  • загазованность помещений
  • положение ПЗК
  • шлейф охранной сигнализации
  • контроль уровня одоризации
  • расход газа и потребляемая электроэнергия
  • защитный потенциал на входном (выходном) газопроводе



Потребляемая мощность - 40¸60 Вт (в зависимости от режима работы системы).

Температурный диапазон: -30OC ¸+55OC (без применения термостатирования).
