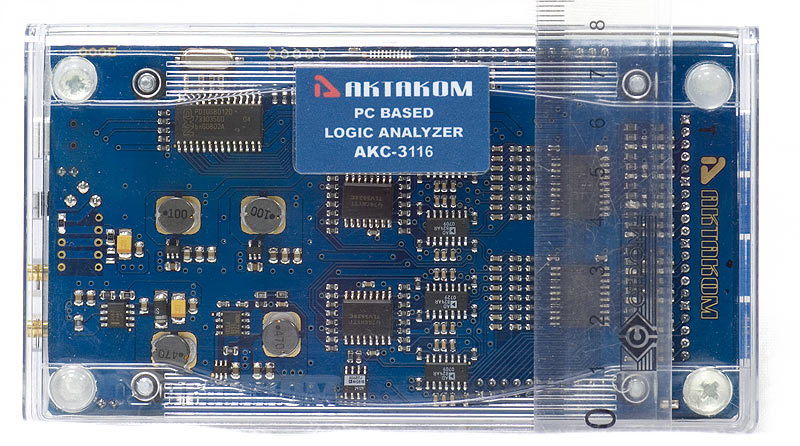

АКС-3116 - логический анализатор-приставка

Под заказ
Производитель: Акип
Гарантия: 25 мес.
Цена по запросу

Особенности логического анализатора АКС-3116:

  • Асинхронный/метасинхронный/синхронный сбор данных;
  • Внутреннее/внешнее тактирование;
  • Измерение с помощью курсоров и меток;
  • Навигация по буферу данных;
  • Представление массива данных в табличном виде (шестнадцатеричный код);
  • Гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем;
  • Отображение 2 групп каналов с текстовым обозначением состояния группы;
  • Поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей;
  • Выбор единиц измерения;
  • Наложение систем масок на каждую выборку массива данных (логический фильтр);
  • Масштабирование временной шкалы;
  • Запись/чтение данных/изображения в файл;
  • Сохранение настроек.

Технические характеристики логического анализатора АКС-3116:

  • 16 каналов;
  • Объем буфера до 2 М выборок на каждый канал;
  • Произвольная регулировка размера предзаписи и послезаписи;
  • Частота внутреннего тактирования 2,5 кГц…200 МГц;
  • Частота внешнего тактирования 3…37,5 МГц (метасинхронный режим);
  • Синхронный сбор данных 10 Гц ... 25 МГц;
  • Шаг частот дискретизации 1; 2; 5;
  • Диапазон установки порогов срабатывания по входам –1,8...+6,9 В с дискретностью 100 мВ;
  • Диапазон входного напряжения ±20 В;
  • Условия синхронизации: запуск по фронту, запуски по шаблону, запуск Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях;
  • Режимы запуска: безусловный, условный, однократный режим, самописец;
  • Интерфейс USB 1.1;
  • Питание от USB;
  • Габаритные размеры 150 x 85 x 32 мм;
  • Масса 1,1 кг.

Комплект поставки АКС-3116:

Наименование Количество
1. Прибор 1
2. Программное обеспечение под Windows 98/Me/NT4/2000/XP (компакт-диск) 1
3. Руководство по эксплуатации (компакт-диск) 1
4. Паспорт 1

"
