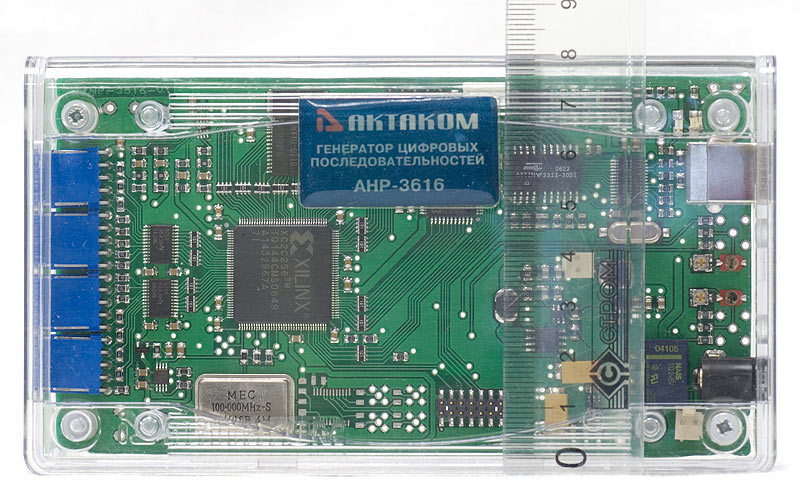

АНР-3616 - генератор цифровых последовательностей

Под заказ
Производитель: АКТАКОМ
Гарантия: 25 мес.
Цена по запросу

Назначение генератора АНР-3616:

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств.

Технические характеристики генератора АНР-3616:

  • 16 цифровых каналов;
  • Длина памяти на канал 256 кбит;
  • Частота внутреннего тактирования 2 Гц...100 МГц;
  • Частота внешнего тактирования до 50 МГц;
  • Амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ;
  • Требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ;
  • Внешняя синхронизация;
  • Запуск внешних устройств;
  • Предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В;
  • Регулируемые пороги срабатывания при внешней синхронизации/тактировании;
  • Питание +6 В / ~220 В / 50 Гц, 15 Вт;
  • Интерфейс USB 1.1;
  • Габаритные размеры 150 x 85 x 32 мм;
  • Масса не более 2 кг.

Стандартная версия программного обеспечения AHP-3516-SW обеспечивает следующие функции:

  • Возможность редактирования цифрограмм графическим и табличным способами;
  • Возможность заполнения цифрограммы аналоговыми формами;
  • Возможность работы с блоками данных;
  • Работа в режиме счетчика;
  • Работа в режиме генератора псевдослучайной последовательности;
  • Работа в пошаговом режиме;
  • Управление синхронизацией и тактированием;
  • Управление выходным напряжением и порогами срабатывания;
  • Управление частотой дискретизации;
  • Сохранение цифрограммы в файл и чтение цифрограммы из файла;
  • Установка цветовой схемы;
  • Печать текущих изображений;
  • Изменение названия любого канала на пользовательское.

Комплект поставки АНР-3616:

Наименование Количество
1. Прибор 1
2. USB кабель для соединения с ПК 1
3. Набор соединительных проводов 1
4. Краткое руководство по установке и паспорт 1
5. Руководство по эксплуатации и программное обеспечение под Windows XP (компакт-диск) 1

"
